教学演示用帕克径向线性引擎结构模型

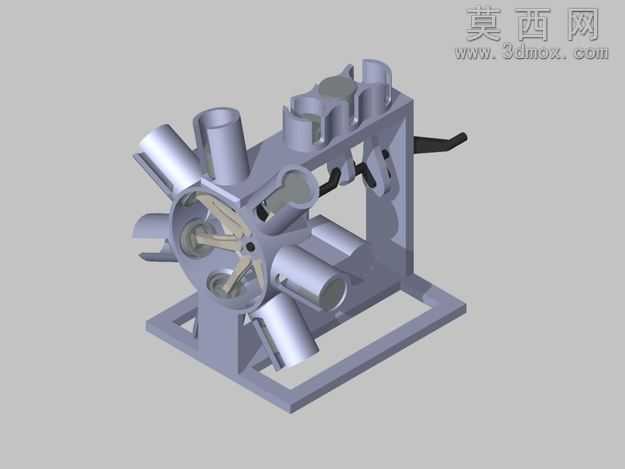

本模型为面向机械原理教学场景设计的帕克径向/线性引擎三维结构展示模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中对引擎的核心传动逻辑做了可视化拆解处理，方便学习者直观理解径向引擎与线性传动的结合运作方式。模型整体以带安装底座的框架式机架为承载主体，机架采用等截面方钢型材拼接的结构形式，建模时对型材的拼接倒角、安装孔位都做了1:1的细节还原，赋予哑光磨砂金属材质，还原钢制机架的真实质感。核心的气缸组件采用径向星型排布方式，围绕中心传动轮做等角度圆周分布，每个气缸的缸体、活塞结构都做了独立建模，缸体外壁赋予抛光金属材质，活塞与缸壁的配合间隙做了精准的参数化设定，既保证结构展示的准确性，也避免模型出现干涉穿模问题。中心传动组件包含星形传动架、曲柄连杆结构，连杆两端分别与活塞、中心传动盘做铰接约束，建模时为所有铰接位置添加了转动副约束，可直接在三维软件中实现运动仿真，直观演示活塞往复运动转化为中心轴旋转运动的完整过程。模型侧边设置有手动驱动摇柄，摇柄与中心传动轴做刚性连接，方便手动操作演示引擎运转状态。整体渲染采用柔和的均匀布光方案，避免金属材质出现过曝反光，同时为不同功能的零部件赋予差异化的材质色彩，比如传动连接件采用稍深的金属灰、底座采用浅灰磨砂材质，让整体结构层次更加清晰，方便教学过程中区分不同功能部件。设计过程中特意简化了非核心的复杂油路、密封等细节结构，重点突出动力传递的核心逻辑，既降低了模型的复杂度，也让学习者能够快速抓住径向引擎的结构核心，非常适合作为机械原理课程的配套演示教具，帮助初学者理解这类特殊排布引擎的运作原理。
