08B1半链节连接节滚子链结构

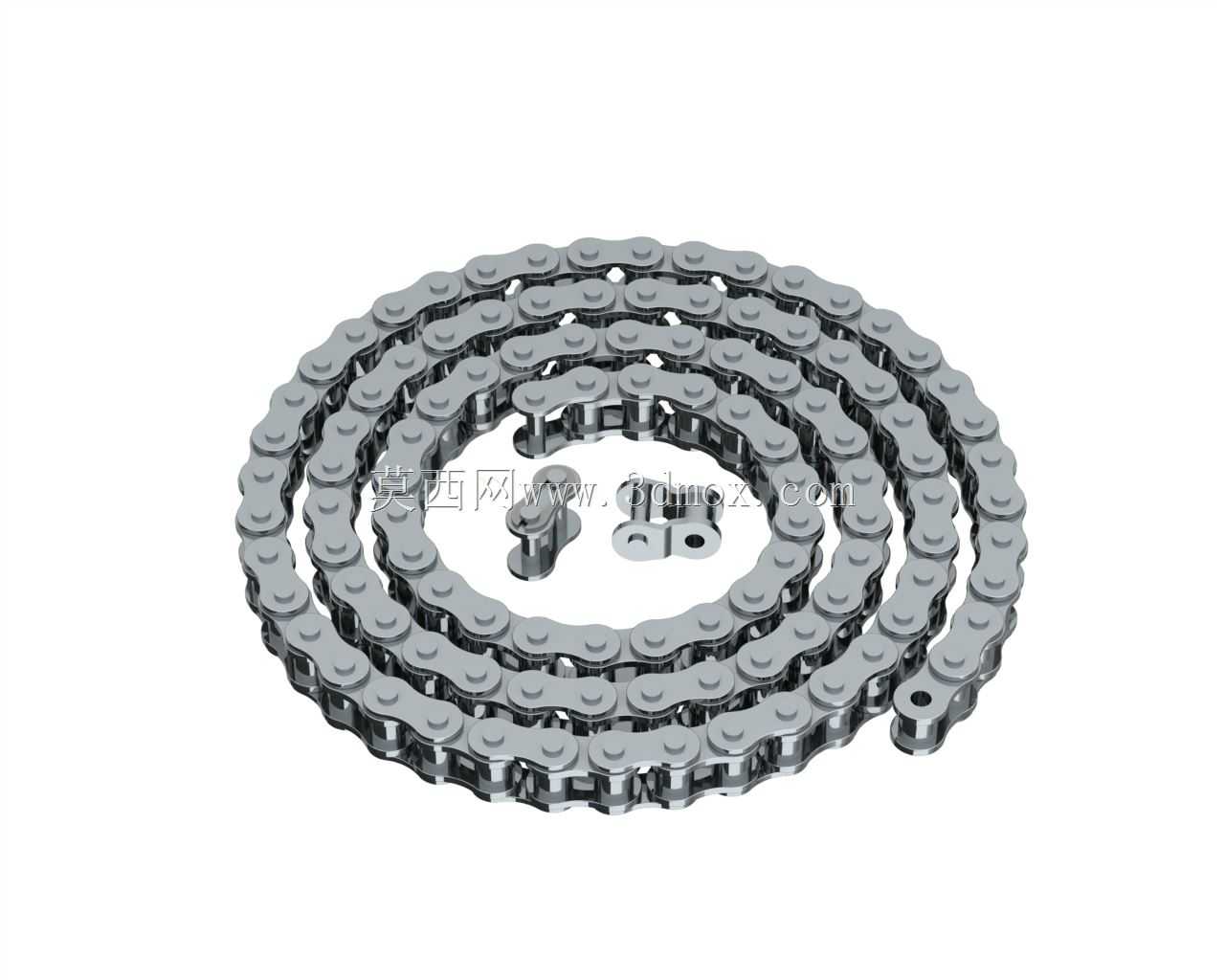

　　在轻工输送、机床辅机传动、小型自动化生产线的动力传递环节，短节距精密滚子链是应用占比极高的挠性传动部件，08B规格对应节距12.7mm的英制链条标准，适配中小载荷、中低速的传动场景，常见于包装线输送辊驱动、小型农机动力传递、机床排屑器牵引、工装板倍速链配套等工况。本次呈现的08B1滚子链结构，包含整链盘绕形态与配套的半链节、连接链节拆分结构，完整还原了链条装配的核心细节。

　　从功能特性来看，08B1单排滚子链的额定动载荷适配0.5-3kW区间的动力传递，允许线速度最高可达15m/s，常规工况下传动效率稳定在96%以上，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的容错空间更大，可适应两轴中心距在0.5-5m区间的传动布局，同时具备一定的缓冲吸振能力，能适配启动载荷波动、短时过载的工作场景。设计过程中首先遵循短节距传动用精密滚子链的尺寸规范，对链板、销轴、套筒、滚子四个核心零件的配合关系做了完整还原：外链板与销轴采用过盈压装配合，内链板与套筒同样为过盈配合，套筒与销轴之间保留间隙配合形成转动副，滚子空套在套筒外径上，啮合时滚子可沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损。

　　配套的半链节也叫过渡链节，主要用于链条节数为奇数时的长度适配，相比标准链节，过渡链节的链板为弯折结构，受拉时会承受附加弯曲应力，因此仅在长度无法通过整节调整时使用，建模时还原了过渡链节的特殊链板轮廓与销轴、外链板的压装结构；连接链节则用于链条的闭环拼接，其销轴与一侧外链板为间隙配合，装配后通过开口销或者弹性锁片完成轴向固定，方便现场安装拆卸。从安装边界来看，08B1链条的滚子直径为8.51mm，内节内宽为7.75mm，销轴直径为4.45mm，配套链轮的齿形需符合对应节距的齿槽设计，安装时两轴的平行度公差需控制在0.5mm/m以内，否则会出现链条偏磨、外链板与链轮齿侧干涉的问题；链条张紧度的调整需预留合理垂度，水平布置时垂度控制在中心距的1%-2%，垂直布置时垂度不超过中心距的0.5%，避免运行过程中出现跳齿、脱链问题。

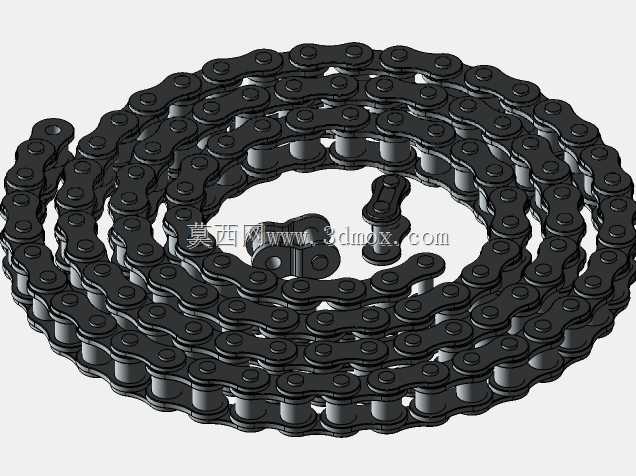

　　建模过程中对链板的腰部轮廓做了等强度优化还原，链板冲压成型的倒角、销轴端部的铆接结构、滚子与套筒的间隙配合层都做了细节呈现，盘绕形态的整链还原了自然悬垂的弯曲半径，符合链条实际盘存、安装时的弯曲形态，拆分的半链节与连接链节可单独用于装配模拟、干涉检查，帮助设计人员在做设备布局时提前验证链条走线、接头位置是否与周边护罩、机架结构存在干涉。在实际设备维护场景中，连接链节是最易出现失效的部位，若锁片脱落或者开口销断裂，会导致链条脱开引发设备停机，建模时还原了连接链节的锁片安装槽结构，可用于装配工艺演示、维护培训的可视化素材；半链节的弯折处是应力集中位置，建模时保留了链板弯折处的圆角过渡结构，可用于后续的有限元应力分析，验证不同载荷下的应力分布情况。
