手动钻孔工具结构设计三维数模

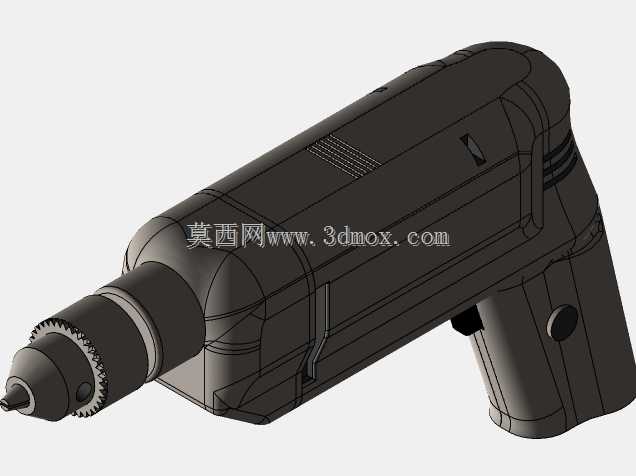

　　这款手动钻孔工具的结构设计，完全围绕无动力场景下的钻孔作业需求展开，整体采用枪式握持布局，重心落在握持手柄与钻身衔接位置，单手握持时手腕受力均匀，长时间作业不易产生疲劳感。从实际应用场景来看，这类手动钻孔工具主要覆盖无外接电源的户外零散作业、家装DIY小范围加工、木工现场修配、金属薄板简易打孔等场景，尤其适合对钻孔转速要求不高、需要精准控制进给量的作业环节，相比电动钻具，它不会出现电机过载烧损、电池亏电停机的问题，作业过程中无电火花产生，在易燃易爆的受限作业空间内也能安全使用。

　　从功能结构来看，整套传动系统完全依靠人力输入，握持区域做了防滑纹理处理，用户握持手柄做顺时针回转动作时，内置的直齿圆柱齿轮组会完成转速与扭矩的转换，将输入的低转速大扭矩传递到前端的钻夹头位置，钻夹头采用三爪自定心结构，可夹持一定直径范围内的圆柱柄钻头，夹持时三个卡爪同步径向移动，保证钻头回转中心与钻身主轴轴线重合，避免钻孔过程中出现钻头摆振、孔径扩偏的问题。钻身主体的外壳采用分体式装配结构，上下壳通过定位止口对齐，配合紧固件完成装配，内部预留了齿轮组的安装腔室，腔室内壁设置有齿轮轴的定位支撑凸台，不需要额外加装轴承座就能完成齿轮轴的径向定位，既减少了零件数量，也降低了装配复杂度。

　　在设计细节上，扳机位置设置了锁止结构，不需要钻孔作业时可以锁定传动机构，避免误触转动引发安全隐患；钻身侧面设置了观察缝隙，可直观看到内部齿轮的啮合状态，日常维护时不需要完全拆解外壳就能判断齿轮磨损情况。外形尺寸方面，整体长度控制在单手握持的舒适区间，钻身最大直径适配成年人手掌围度，手柄的倾斜角度参考人体工学握持姿态设计，手腕保持自然伸直状态即可完成握持施力，不需要刻意弯折手腕，能有效降低长期作业的劳损风险。安装边界上，前端钻夹头的端面到手柄最下端的垂直距离，预留了狭小空间作业的操作余量，在靠近墙面、柜体边角的位置钻孔时，手柄不会与作业面发生干涉；钻身尾部做了圆弧过渡处理，在需要施加轴向进给力时，可用手掌抵住尾部施压，作用力方向与主轴轴线保持重合，不会出现偏载导致的钻头折断问题。

　　从结构设计的合理性来看，这套方案充分考虑了手动工具的耐用性需求，所有传动齿轮的模数选择兼顾了扭矩传递能力与结构紧凑性，齿面受力均匀，正常使用情况下不会出现断齿问题；外壳的壁厚设计兼顾了结构强度与整体重量，不会因为壁厚过大导致工具过重，也不会因为壁厚不足出现受力开裂的情况。在实际选型参考中，这类手动钻孔工具的三维数模可作为手动工具结构优化、教学演示模型、五金产品开发的参考基础，建模过程中完整还原了内部齿轮的啮合关系、钻夹头的装配结构、外壳的定位止口细节，可直接用于结构干涉检查、装配工艺模拟，也可拆解为单个零件用于工程图导出、加工工艺编制。针对不同作业场景的适配性，设计时也预留了改装空间，比如可在钻夹头位置替换为批头接头，完成螺丝拧紧作业，也可加装深度限位装置，控制钻孔的深度尺寸，满足不同场景的使用需求。
