带安装支座的工业传动套筒结构设计

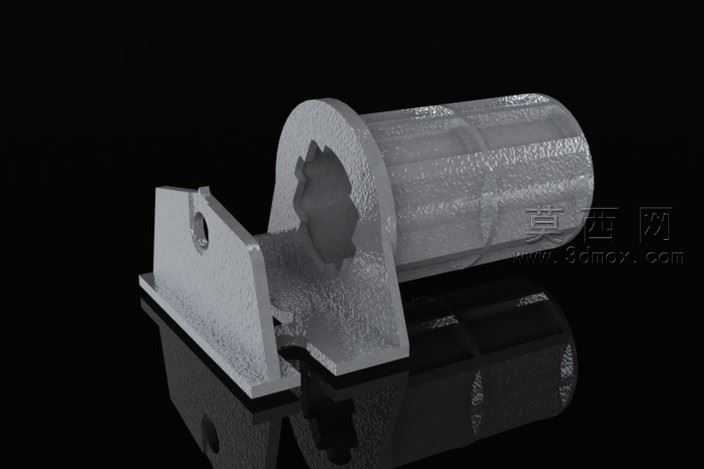

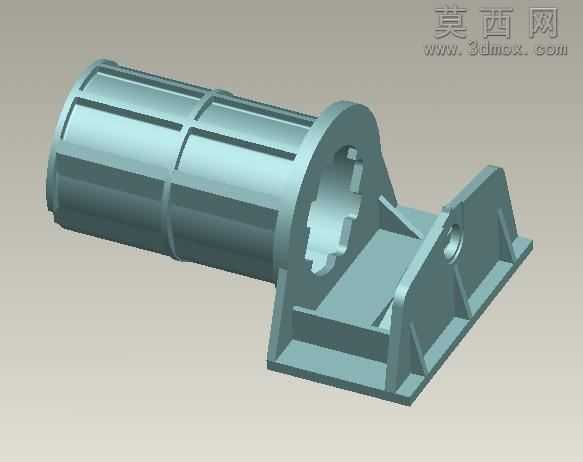

本模型为带一体式安装支座的工业传动套筒，采用三维参数化建模方式完成整体结构设计，建模过程中先通过草图绘制套筒主体的回转截面，利用回转特征生成筒身基础形态，再通过拉伸切除特征加工出筒身外侧的环形加强筋结构，该结构可在不显著增加零件重量的前提下提升筒身的抗弯折、抗形变能力，适配大扭矩传动场景下的受力需求。筒身一端设计有带内花键的连接端口，建模时通过齿形草图阵列后切除生成花键结构，保证花键齿形的均匀度与配合精度，可与对应规格的外花键传动轴实现稳定啮合，传递旋转扭矩。与筒身一体成型的安装支座采用带加强筋的板式结构，建模时先绘制支座底板的轮廓草图拉伸生成基础板件，再通过筋特征生成连接筒身与底板的三角加强筋，同时在底板上预留两个同轴的安装销孔，可通过销轴或螺栓将整个套筒组件固定在设备机架上，保证传动过程中套筒不会发生径向窜动或轴向偏移。材质设定上整体选用高强度合金结构钢，渲染时赋予金属哑光质感，模拟实际零件表面的喷砂处理效果，同时对花键配合面、安装销孔内壁做高亮金属质感处理，突出配合面的加工精度要求。设计过程中充分考虑零件的加工工艺性，筒身外圆、内花键、安装孔的特征均适配常规机加工流程，无倒扣、狭小死角等难以加工的结构，加强筋的厚度与过渡圆角均符合铸造或机加工的工艺规范，避免应力集中导致的零件开裂问题。整体结构将传动功能与安装固定功能整合为一体，减少了设备装配时的零件数量，降低了装配复杂度，同时一体式结构的同轴度更容易得到保证，可有效提升传动系统的运行稳定性与使用寿命，适用于各类需要轴向传动、扭矩传递同时需要固定支撑的工业设备场景。
