塔式起重作业设备结构三维设计方案

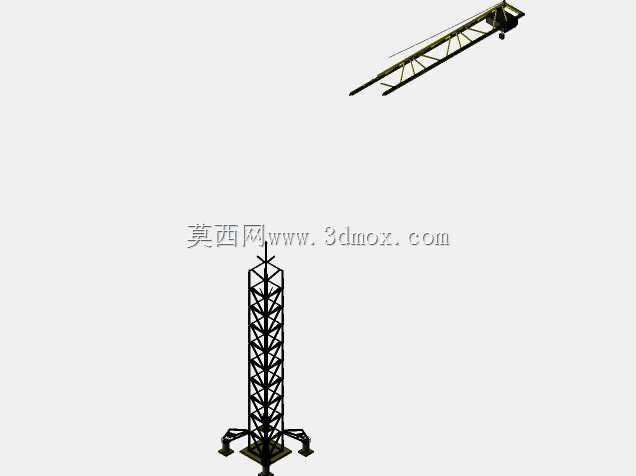

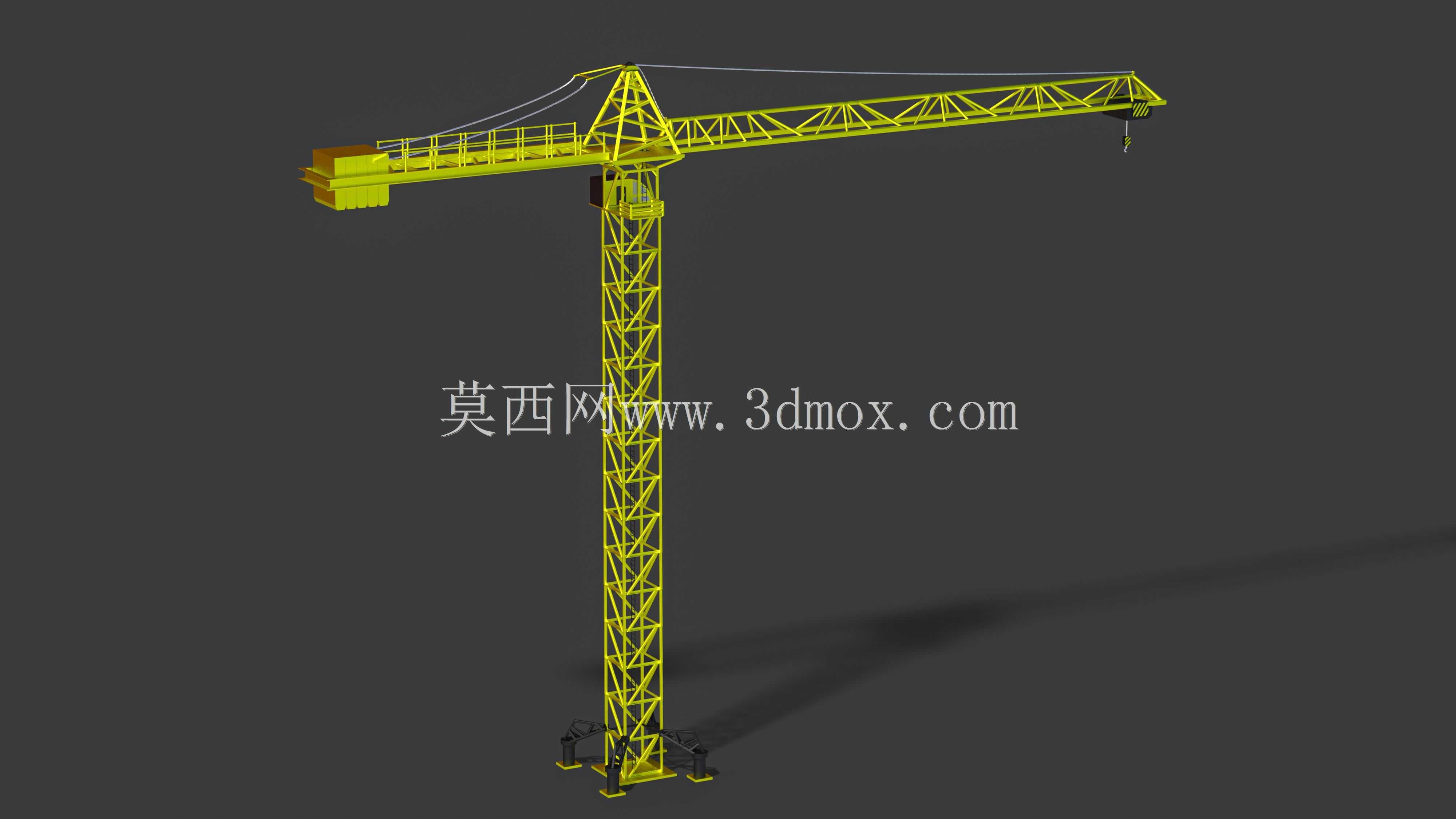

　　在民用住宅、商业综合体、工业厂房的主体施工阶段，垂直运输物料的核心设备始终围绕塔式起重设备展开，这类设备的作业覆盖范围直接决定了现场物料调度的效率边界，也是施工组织设计中最先敲定布局的核心设备之一。这套三维结构完整还原了上回转自升式塔式起重机的全桁架结构形态，从底部的基础锚固段开始，逐段还原了标准节的格构式受力结构，每段标准节的主弦杆、腹杆连接节点都做了对应还原，能够直观呈现塔身节段拼接的装配逻辑，方便现场技术人员核对标准节的互换性设计。

　　起重臂部分采用三角形截面桁架设计，平衡臂与起重臂的铰点连接位置、变幅小车的行走轨道、起升钢丝绳的走绳路径都在模型中做了对应呈现，能够清晰展示不同幅度下的吊重受力传递路径，对于做施工方案模拟的从业者来说，可以直接基于这套模型推演不同作业半径下的设备与周边建筑、临时设施的干涉情况。从安装边界来看，这类塔式起重机的底部基础需要匹配对应承载力的混凝土承台，预埋地脚螺栓的位置必须与塔身底部的连接耳板精准对位，模型中还原的底部支座连接孔位分布，可以直接作为基础预埋定位的参考依据，避免现场安装时出现孔位错位的问题。

　　塔身的截面尺寸决定了附墙装置的安装间距，模型中呈现的标准节腹杆布置形式，能够帮助结构设计人员核对附墙架与塔身的连接点位，确保附墙作用力能够直接传递到主弦杆上，避免腹杆受侧向力出现变形。起重臂的根部铰点高度、臂架总长对应的端部下垂量，都可以通过三维模型直接做运动干涉检查，模拟吊钩在最小幅度到最大幅度之间行走时，与已施工建筑结构、周边高压线路、其他施工设备的安全距离，提前规避吊装作业的碰撞风险。在功能特性的还原上，模型完整呈现了塔帽的受力斜拉杆布置，起升机构、回转机构、变幅机构的安装位置都做了对应占位，能够直观展示各机构的维护操作空间，方便设备管理人员提前规划日常检修的作业通道。司机室的安装位置、视野覆盖范围也在模型中做了对应体现，可以结合施工场地的平面布置，核对司机的作业视线是否存在遮挡，必要时调整设备的最终安装定位。不同于简化的设备示意模型，这套结构对桁架杆件的连接节点做了细化还原，能够清晰看到每根杆件的交汇连接方式，对于做结构受力分析的从业者来说，可以直接基于模型提取杆件的长度、截面参数，快速搭建有限元分析的简化模型，校核不同工况下的杆件应力、整体结构的抗倾覆稳定性。

　　在实际施工场景中，这类塔式起重机除了吊运钢筋、模板、混凝土等常规建材，还会配合吊装大型施工机具、预制构件，模型中呈现的吊钩滑轮组结构、起重臂头部的起重量限制器安装位，能够帮助现场安全管理人员核对安全装置的布置位置，确保吊装作业的载荷监控覆盖全作业幅度。另外，模型还原的顶升套架结构，可以直观展示塔身加节作业的流程逻辑，帮助安装人员理解顶升过程中上部结构的受力传递路径，提前规划顶升作业时的平衡配重位置，规避顶升作业的安全风险。对于三维建模从业者来说，这套桁架结构的建模逻辑也具备参考价值，从线框骨架到杆件装配的层级搭建方式，能够复用在其他格构式工程设备的建模过程中，通过参数化调整标准节数量、臂架长度，就可以快速衍生出不同起重参数、不同作业高度的塔式起重机模型，适配不同施工场景的方案模拟需求。
