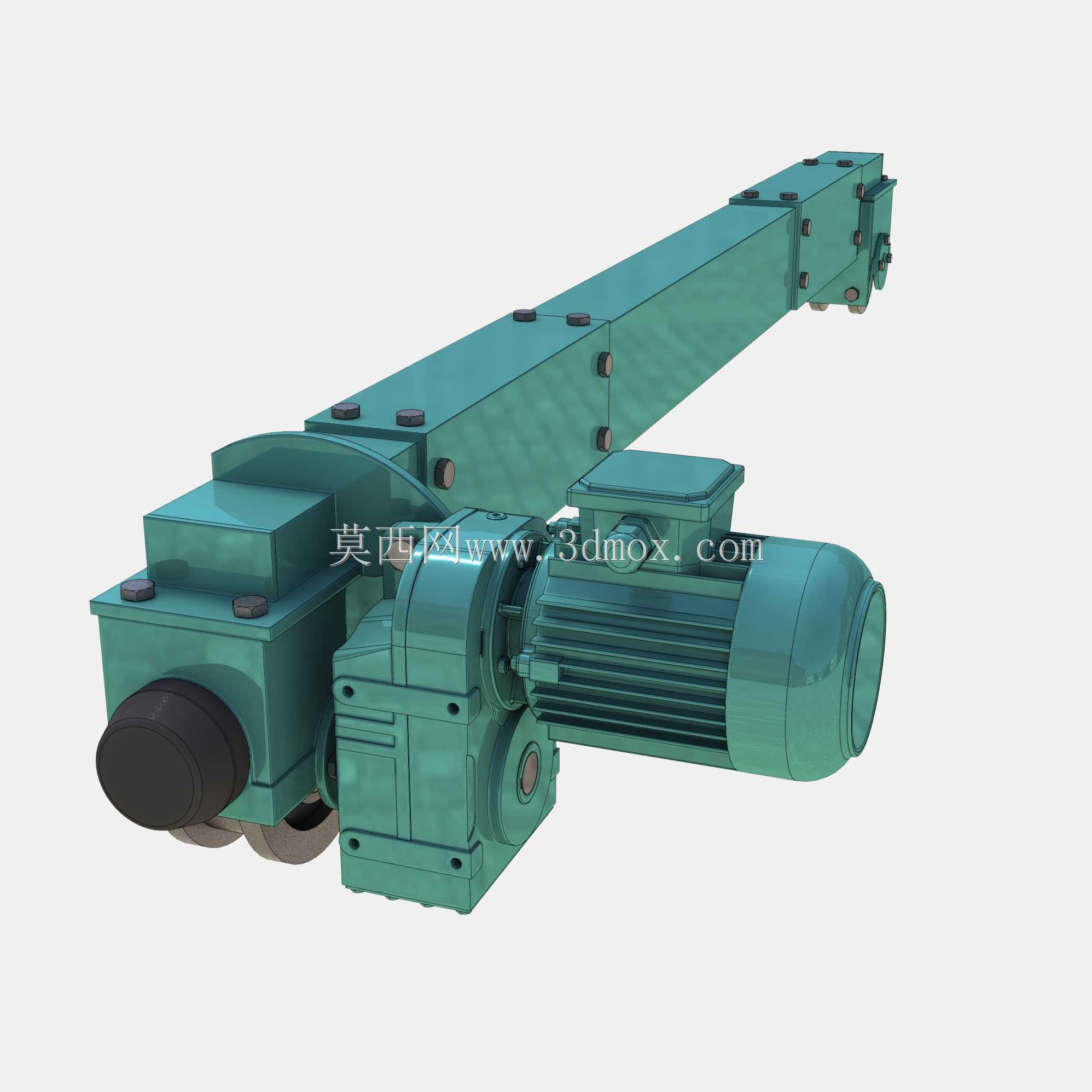

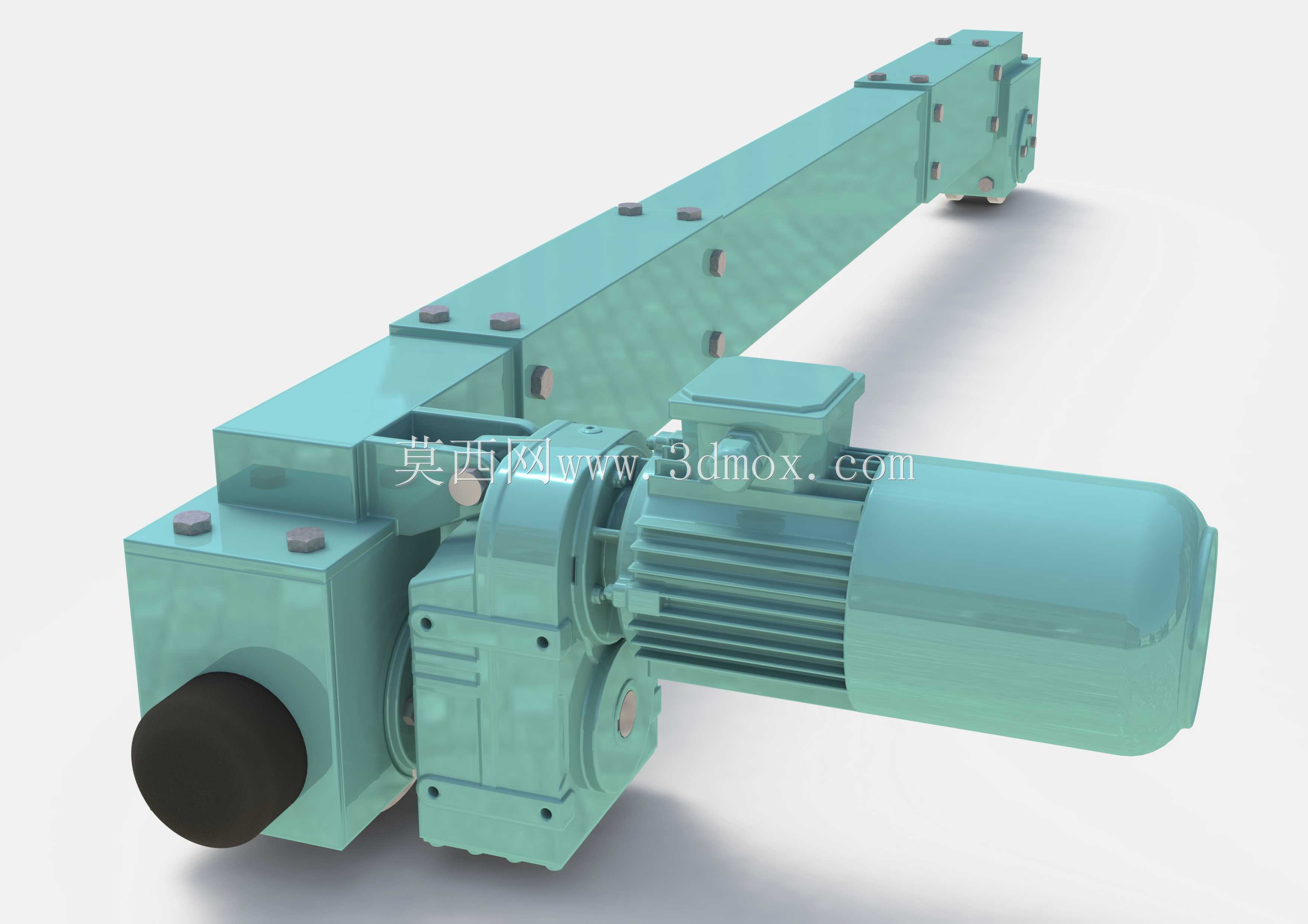

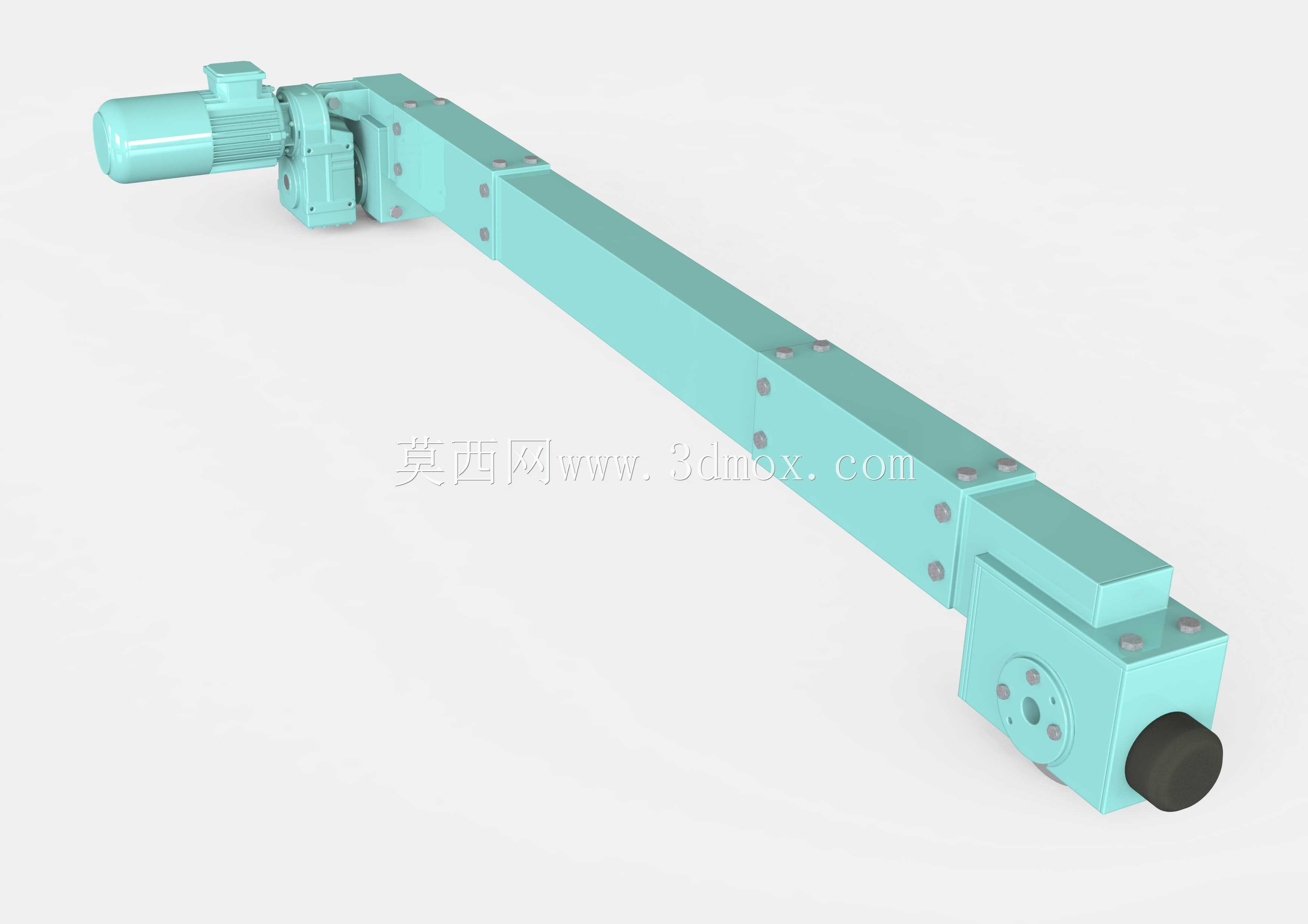

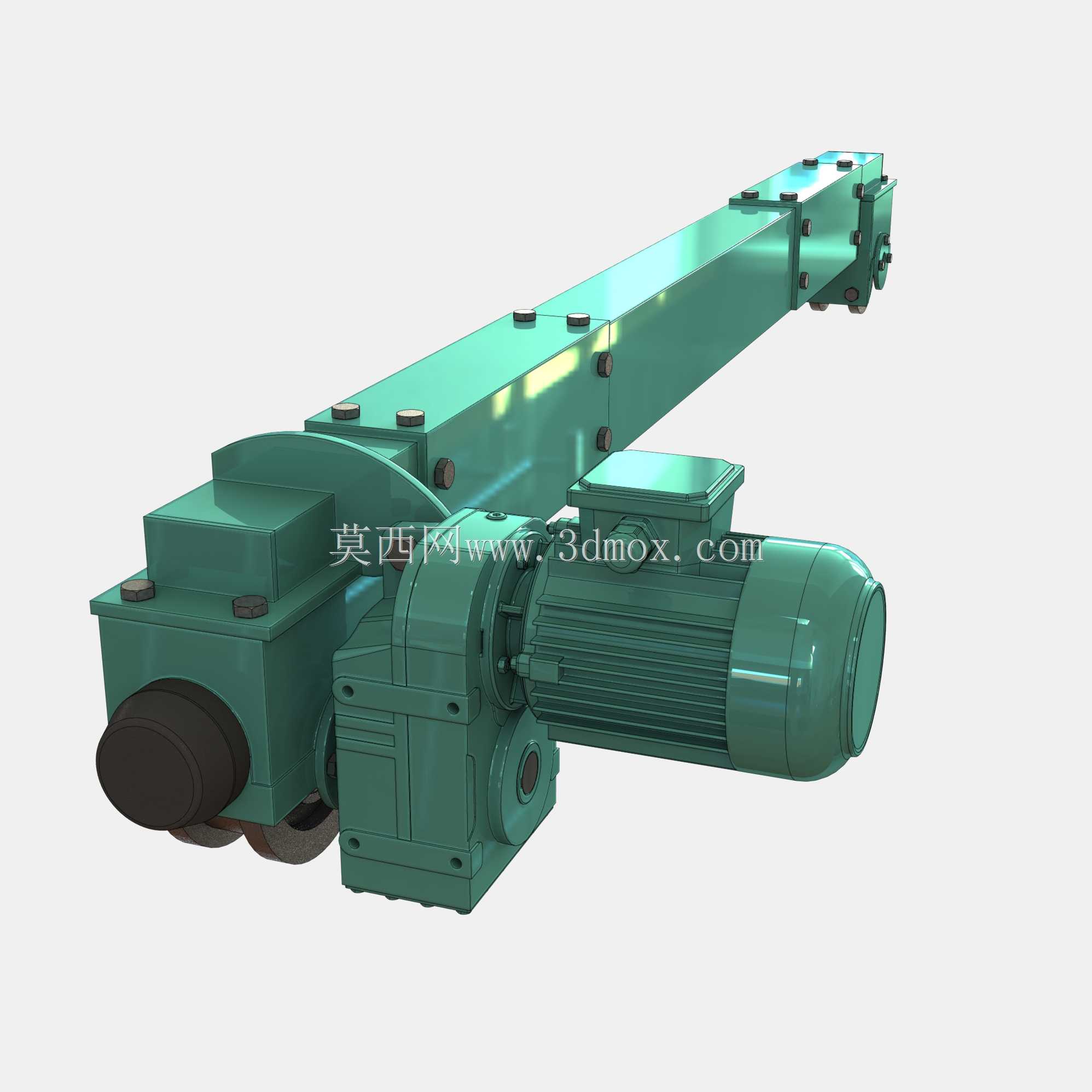

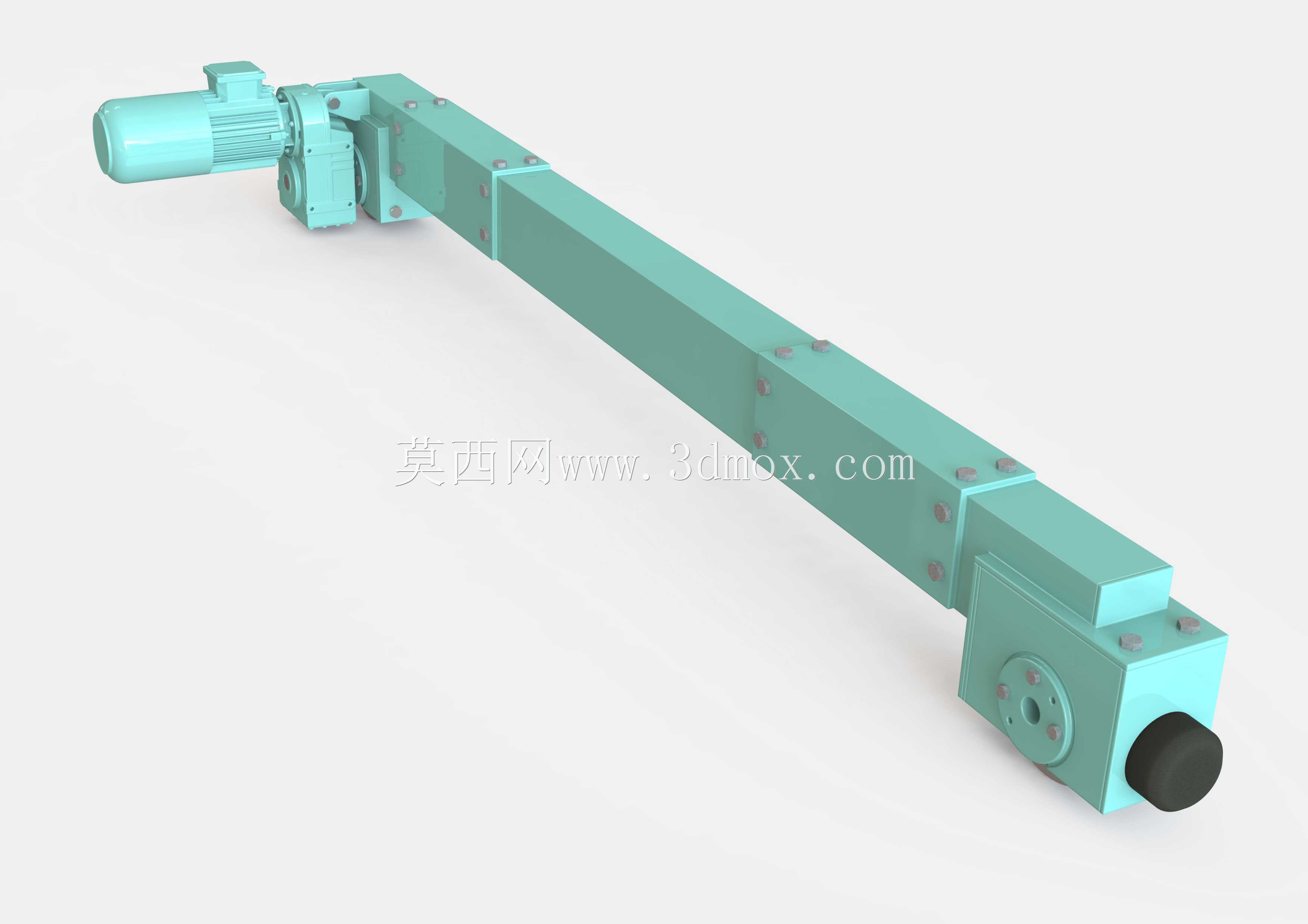

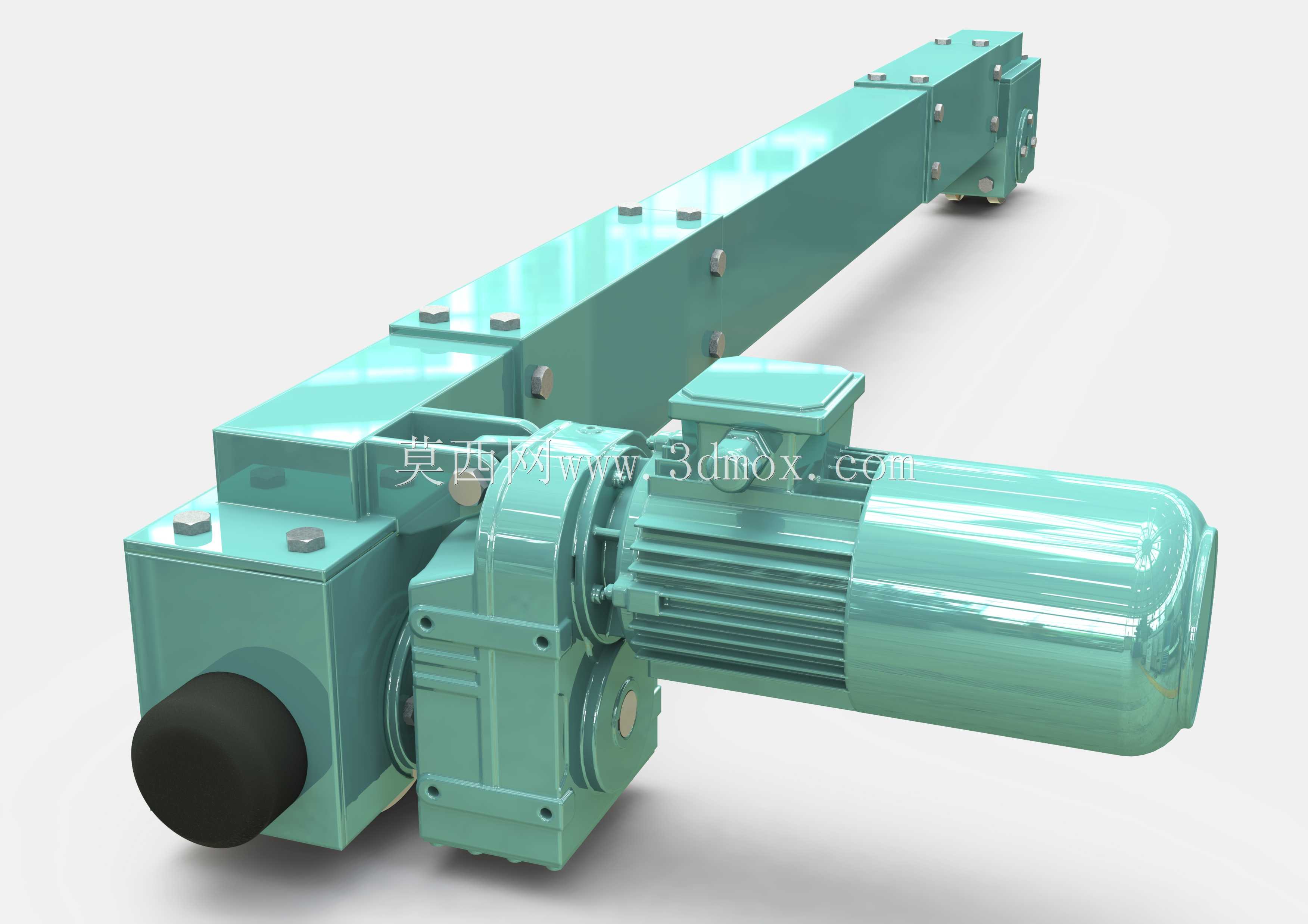

起重机端梁行走驱动机构三维结构

　　该结构为桥式、门式起重机配套的端梁行走总成，是起重机大车运行机构的核心承载与驱动部件，主要应用在厂房内桥式天车、室外货场门式起重机、仓储堆垛起重设备的大车行走系统中，承担整台起重机沿厂房轨道纵向移动的承载与动力输出功能，直接决定起重机大车运行的平稳性、承载能力与运行精度。整套端梁采用箱型梁焊接主体结构，梁体为矩形封闭截面设计，内部根据受力分布设置横向加劲肋，在轮组安装位、驱动电机安装座位置额外加厚腹板与翼缘板，避免长期承载运行出现结构变形，梁体上翼缘预留与主梁连接的螺栓安装孔位，孔位公差按照GB/T 14405通用桥式起重机的连接精度要求设计，可适配不同截面规格的起重机主梁对接安装，无需现场二次扩孔加工。

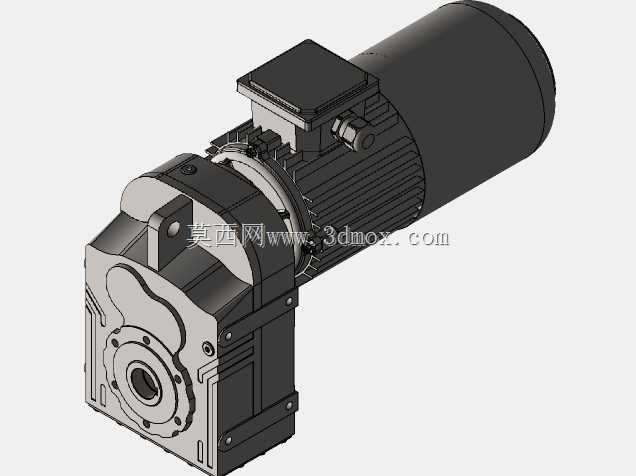

　　端梁两端配置的行走轮组为单边轮结构，轮缘踏面经过淬火处理，硬度满足HB320-380的耐磨要求，可适配QU70、QU80等常用起重机钢轨，轮组轴承座采用剖分式结构，方便后期维护时更换轮组与轴承，无需整体拆卸端梁结构。驱动部分采用三合一减速电机直连结构，将制动电机、减速箱、输出轴集成在同一单元内，省去了传统结构中的联轴器、传动轴等中间传动部件，大幅压缩了驱动单元的安装空间，减速箱采用硬齿面斜齿轮传动，传动效率可达96%以上，输出扭矩平稳，可满足起重机频繁启停、正反转切换的工况需求，电机自带失电制动器，断电时自动抱闸，避免起重机出现溜车风险，制动间隙可通过端盖螺栓直接调整，维护操作便捷。

　　端梁侧面设置有缓冲器安装座，可配套安装聚氨酯缓冲器或液压缓冲器，在起重机运行至轨道端部限位位置时吸收碰撞动能，避免刚性冲击损坏结构；同时预留有行程开关碰块安装位、安全滑触线支架安装位，可直接配套整机的电气安全系统安装，无需额外焊接支架。建模过程中对所有配合面做了公差匹配设计，轮组与梁体的安装位、减速电机与梁体的连接座均按照实际装配公差设置配合间隙，可直接用于生成工程图纸指导生产，也可用于起重机整机的虚拟装配仿真，验证大车运行过程中与厂房立柱、轨道端部止挡的安全距离，排查运行干涉风险。

　　端梁的长度尺寸根据起重机跨度适配调整，轮距设置满足起重机运行时的抗倾覆要求，整体安装边界不超出主梁端部外廓，不会与厂房两侧的走台、管线产生干涉，梁体底部预留的扫轨板安装位，可在运行时清理轨道表面积尘与杂物，避免轮组压到杂物出现卡滞或啃轨现象。在实际工况中，该端梁结构可根据起重机额定起重量调整梁体截面厚度与轮组规格，从1t到50t额定起重量的通用起重机均可适配，驱动电机功率根据运行速度与整机重量匹配，常规厂房用起重机运行速度设置为20-40m/min，变频调速工况下可实现低速平稳启停，避免吊重晃动。结构设计时充分考虑了现场安装的便捷性，梁体上的连接孔位均采用统一的模块化设计，同规格端梁可实现互换，降低备件储备成本，所有外露加工面均做了防锈处理，非加工面喷涂起重机械专用防护漆，可适应厂房内多粉尘、轻微腐蚀的工作环境。
