汽车钢制轮毂轮辋结构三维设计

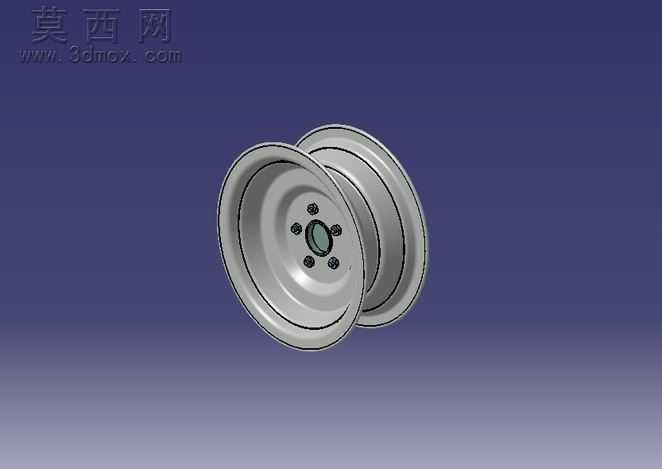

本作品为汽车钢制轮毂轮辋的三维参数化设计成果，建模阶段依托主流三维设计软件完成全流程构建，首先基于汽车车轮的承载需求与装配标准，确定轮辋的名义直径、轮缘宽度、胎圈座角度等核心参数，通过草图绘制勾勒轮辋的轴向截面轮廓，严格匹配商用乘用车轮胎的安装尺寸规范，保证后续轮胎装配的贴合度与密封性。建模过程中采用旋转特征生成轮辋的主体回转结构，针对轮辐与轮辋的连接区域，通过拉伸、切除特征完成螺栓孔的阵列排布，五个安装孔的位置度严格遵循汽车轮毂的装配公差要求，中心定位孔的尺寸与轴头配合参数完全适配，确保装车后的同轴度与动平衡性能。材质设计上针对钢制轮毂的材料特性，赋予模型哑光银灰色金属材质，调整材质的粗糙度、反射率参数模拟热轧钢板冲压后的表面质感，对轮辋表面的冲压加强筋、卷边结构做了细节的倒角处理，还原真实钢制轮毂的工艺特征，避免锐边结构带来的应力集中问题。结构设计层面充分考虑车轮的受力工况，轮辋的槽底深度、轮缘高度均满足轮胎拆装的操作需求，轮辐与轮辋的连接区域做了加厚处理，提升轮毂在承受垂直载荷、侧向力以及制动扭矩时的结构强度，通过对薄壁结构的壁厚优化，在保证结构刚度的前提下控制整体重量，兼顾钢制轮毂的成本优势与轻量化需求。渲染阶段采用渐变深蓝色背景突出金属部件的轮廓质感，调整光照角度让轮辋的曲面层次、卷边结构、螺栓孔细节清晰呈现，通过柔和的阴影效果增强模型的立体感，完整还原了钢制轮毂的工业设计细节与装配结构特征，可用于汽车底盘结构教学、车轮装配仿真以及零部件选型参考。
