16mm方形带灯自锁按钮结构设计

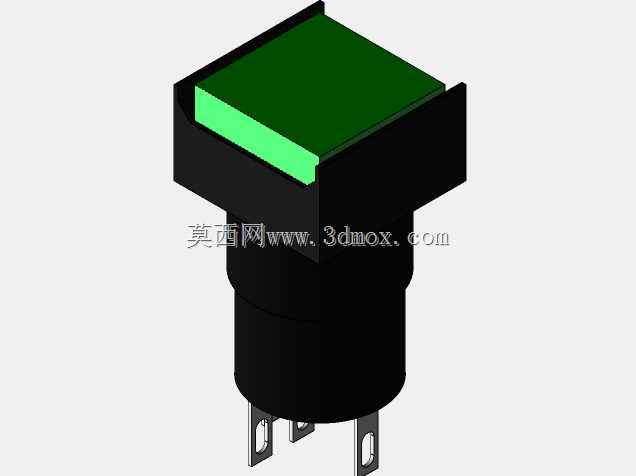

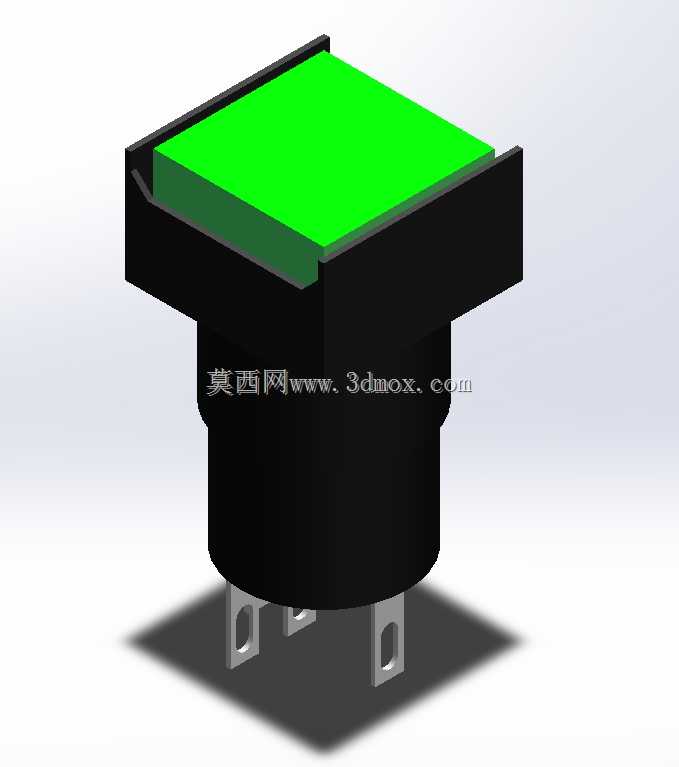

　　这款16mm安装规格的带灯按钮，是工业控制回路里非常常见的人机交互元件，日常在小型控制柜面板、测试治具台、桌面式小型设备操作区都能见到它的身影，相比无灯按钮，它自带的发光指示能让操作人员在光线不足的车间环境里快速识别回路通断状态，避免误操作。从结构设计来看，这款按钮采用方形按压帽设计，按压面做了平整的绿色透光层，光线从内部LED发出后能均匀覆盖整个按压面，不会出现局部亮斑或者暗区，按压帽和基座之间做了限位卡扣结构，按压行程控制在合理范围，既不会因为行程过短导致误触发，也不会因为行程太长造成操作反馈拖沓。

　　基座部分采用圆柱式安装结构，适配面板上16mm的标准开孔，安装时从面板正面插入，背面通过配套的螺母锁紧即可固定，不需要额外的固定支架，安装效率很高，引脚部分采用直插式焊片设计，既可以直接焊接在PCB板上，也可以搭配接线端子做导线压接，适配不同的装配场景。设计这款按钮模型的时候，首先要确认的是安装边界尺寸，面板开孔的公差需要控制在±0.1mm范围内，基座插入部分的外径要比开孔小0.2mm左右，避免安装时出现卡滞，同时锁紧螺母的压紧面要做防滑纹路，保证拧紧后不会因为设备振动出现松动。

　　按钮的按压回弹结构藏在基座内部，采用弹性触片配合复位弹簧的结构，弹簧的预压力经过调校，按压力度控制在适合手指操作的区间，长期按压也不会出现手感疲劳，带灯版本的LED引脚和开关引脚做了物理隔离，避免回路之间出现信号干扰，LED的供电回路可以根据实际需求接成常亮或者随开关通断点亮的模式，适配不同的状态指示需求。在实际设备选型的时候，这类按钮常用来做设备启动、停止、功能切换的操作元件，因为安装尺寸小，很适合在面板空间有限的小型设备上密集排布，比如小型温控器、信号发生器、桌面型测试设备的操作面板上，多个按钮并排布置的时候，方形的按压帽边界清晰，不会出现相邻按钮按压干涉的问题。

　　建模过程中要重点关注几个配合尺寸：按压帽和基座的滑动配合间隙，既要保证按压顺畅无卡滞，又不能间隙过大出现晃动；引脚的位置度要严格对应PCB封装尺寸，避免焊接时出现引脚偏位插不进板的问题；透光层的厚度要均匀，保证光线透出后的一致性，基座底部的定位凸台要和PCB上的定位孔匹配，焊接时能快速定位，提升装配效率。另外这款按钮的防护等级适配室内工业环境，基座和面板接触的位置可以加装橡胶密封圈，提升面板处的防尘能力，适合在普通车间环境下长期使用，不需要额外做防水处理就能满足大部分非户外设备的使用需求。
