大吨位液压门式起重作业设备结构设计

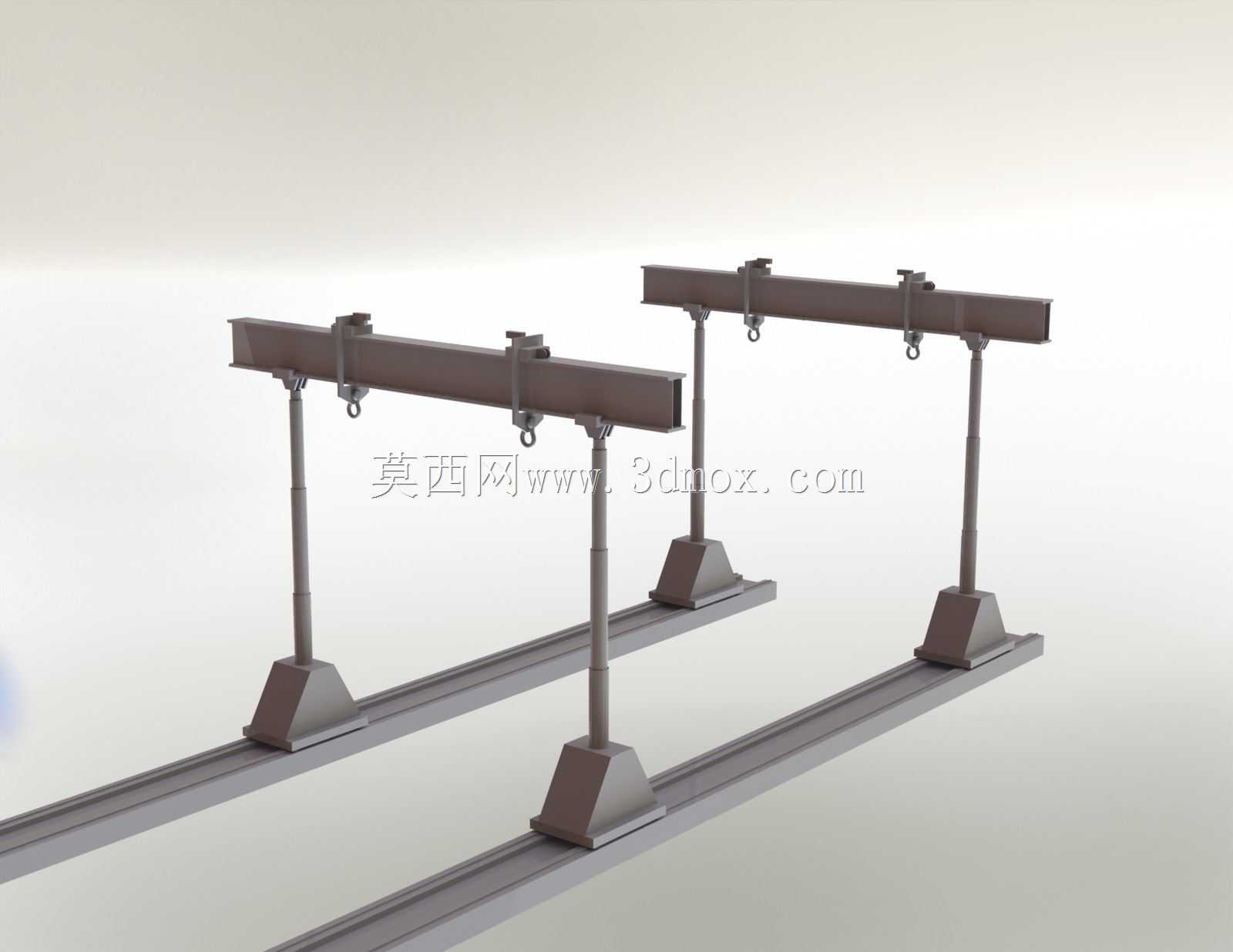

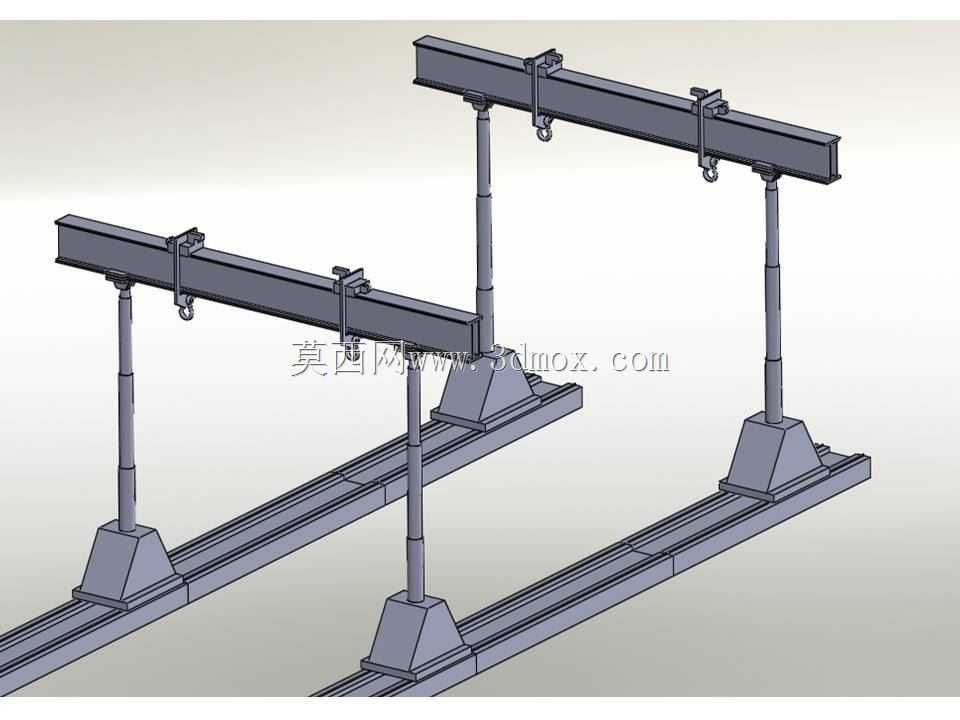

　　在重型装备制造、大型管道预制、重型构件转运的作业场景中，常规移动式液压起重机往往受限于作业区域净空、地面承载能力、作业半径覆盖范围的约束，无法完成固定工位内的大吨位构件精准吊装与移位作业，这台450吨级门式起重设备正是针对这类受限作业空间的重载吊装需求设计。从结构布局来看，该设备采用双支腿门架承载结构，主梁为箱型焊接截面，能够在大跨度下保证足够的抗弯刚度，避免重载吊装时主梁下挠量超出作业允许范围；支腿部分采用液压伸缩式立柱结构，可根据作业现场的构件高度、吊装净空需求调整起升高度，支腿底部设置有大尺寸支撑底座，能够将设备自重与吊装载荷均匀分散到作业地面，降低对地面单位面积承载能力的要求，适配车间内硬化地面、预制场平整场地等多种作业基面。

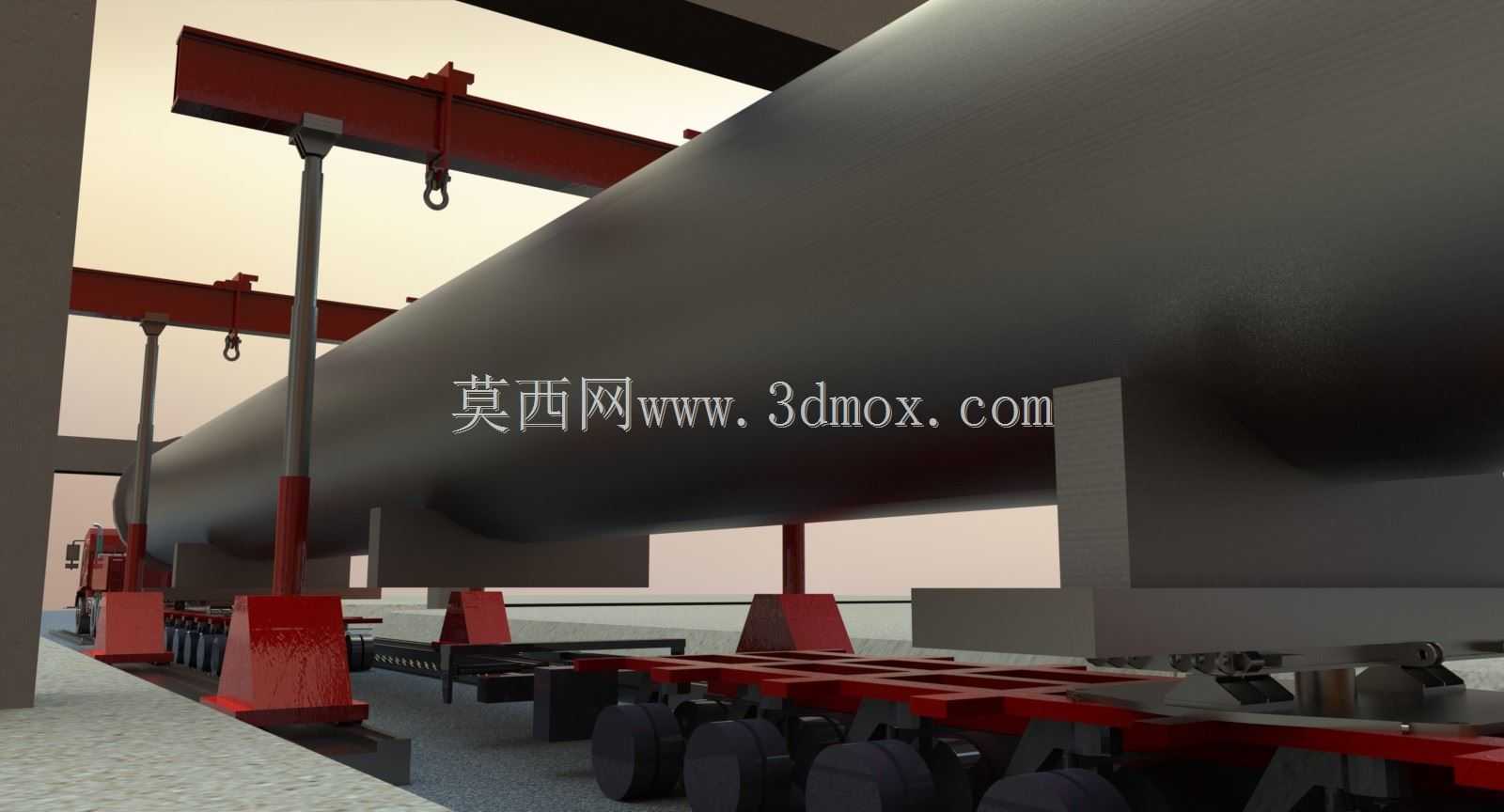

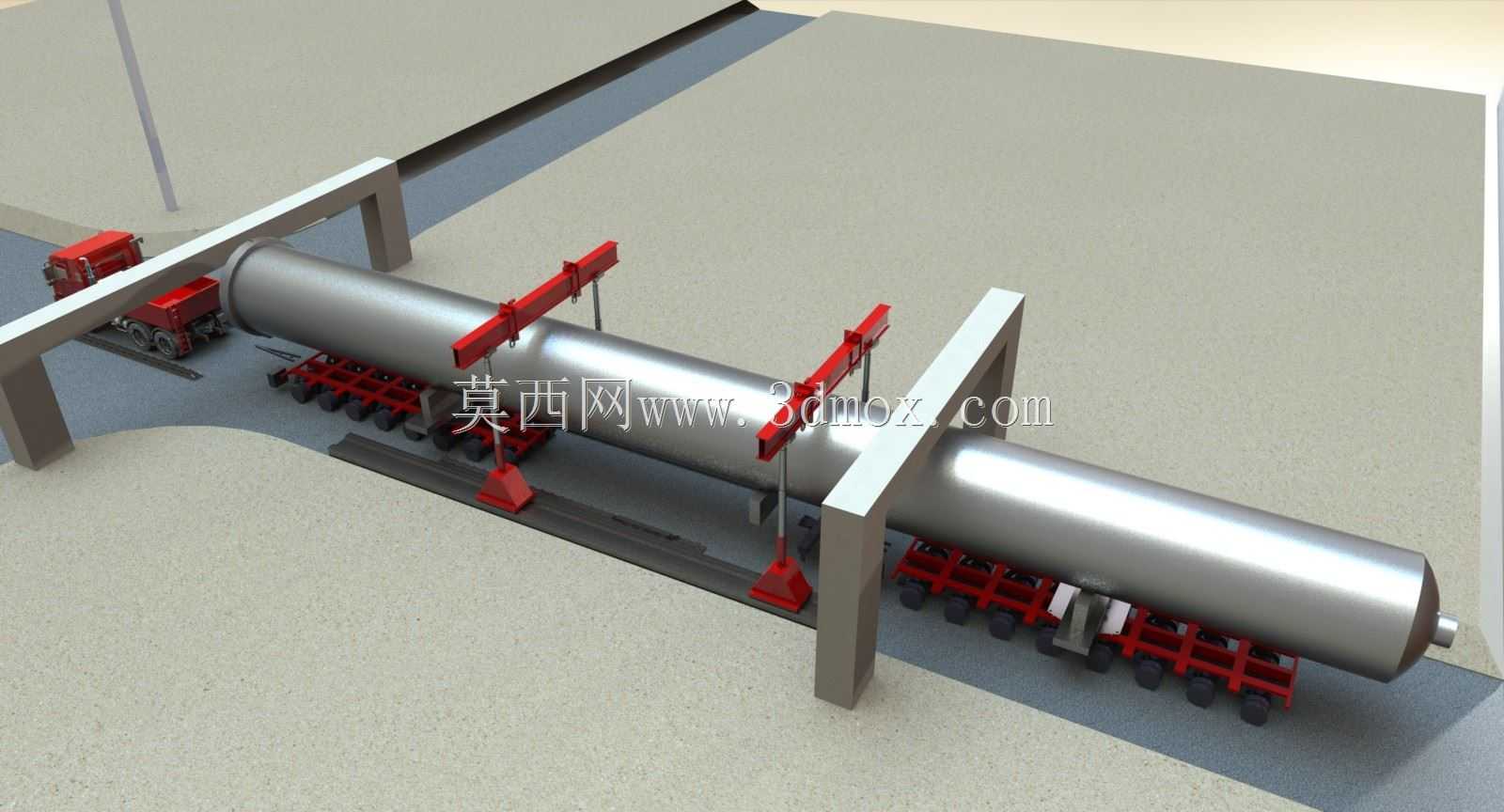

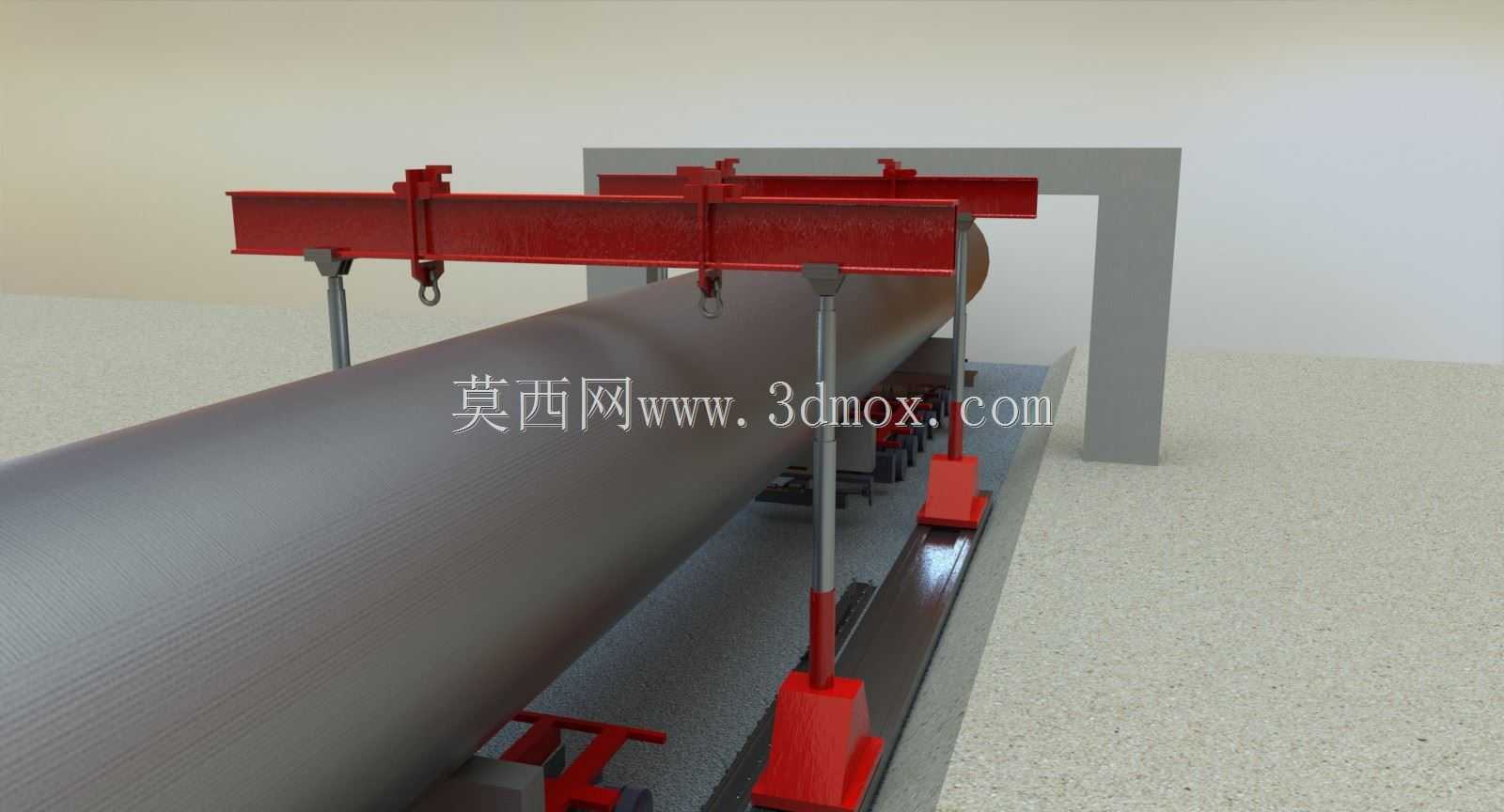

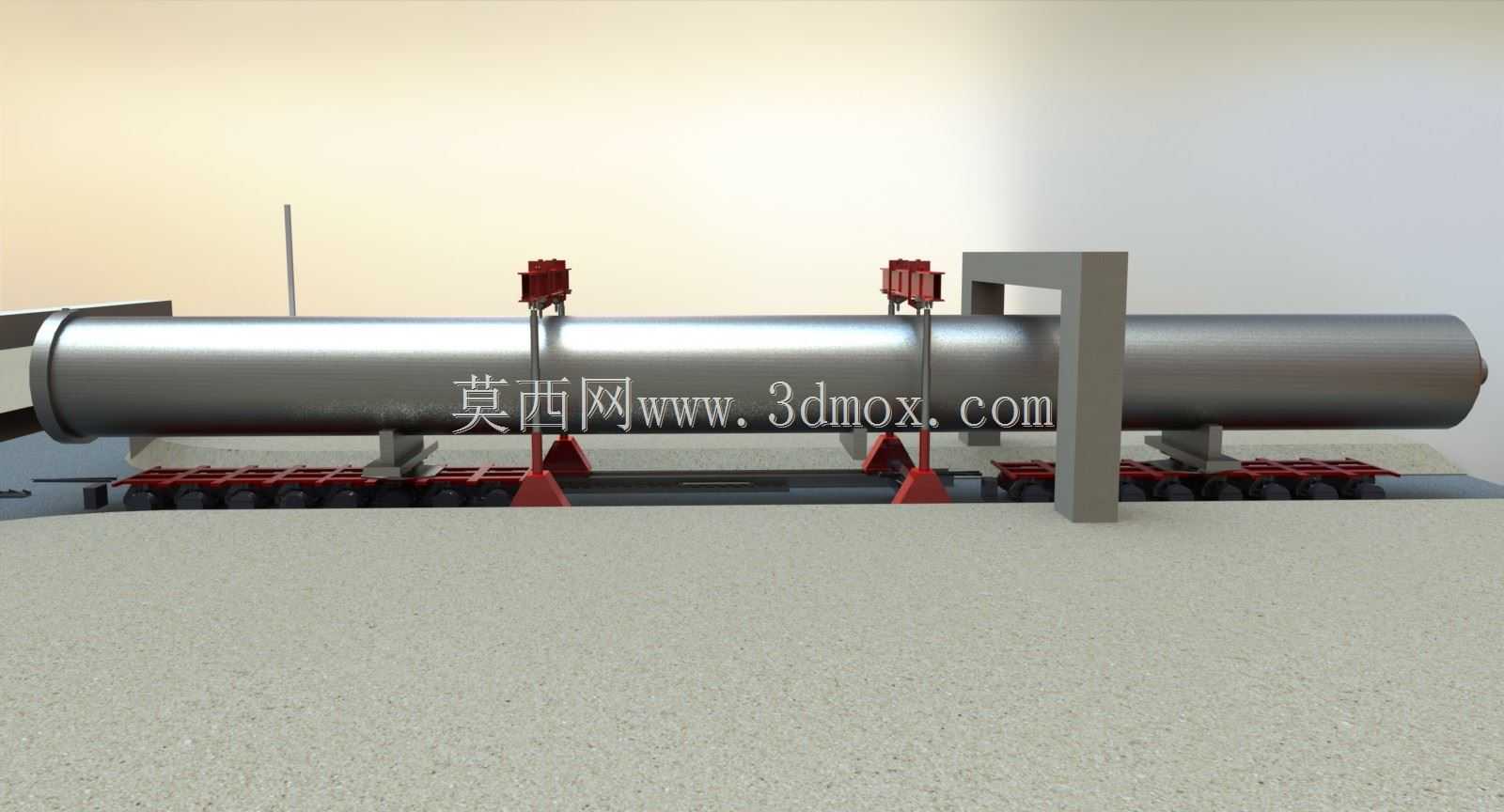

　　设备的起升机构配套有专用吊具与滑动吊装小车，小车可沿主梁轨道横向移动，覆盖主梁跨度内的全部作业范围，无需反复调整设备整体站位即可完成构件在跨度范围内的移位对位，相比传统汽车吊、履带吊的作业模式，大幅减少了设备移位调整的辅助时间，尤其适合重型管道、大型结构件在预制工位内的组对、移位、翻转作业。设计过程中重点考量了作业边界的适配性，设备的轨距设置匹配常规重型构件的外形宽度，支腿内侧的净空尺寸能够满足大直径管道、大型焊接构件的通行需求，避免吊装过程中构件与支腿发生干涉；起升高度的调节范围覆盖从地面放置到工位组对的常规高度差，无需额外搭配垫高工装即可完成不同高度工位的吊装作业。

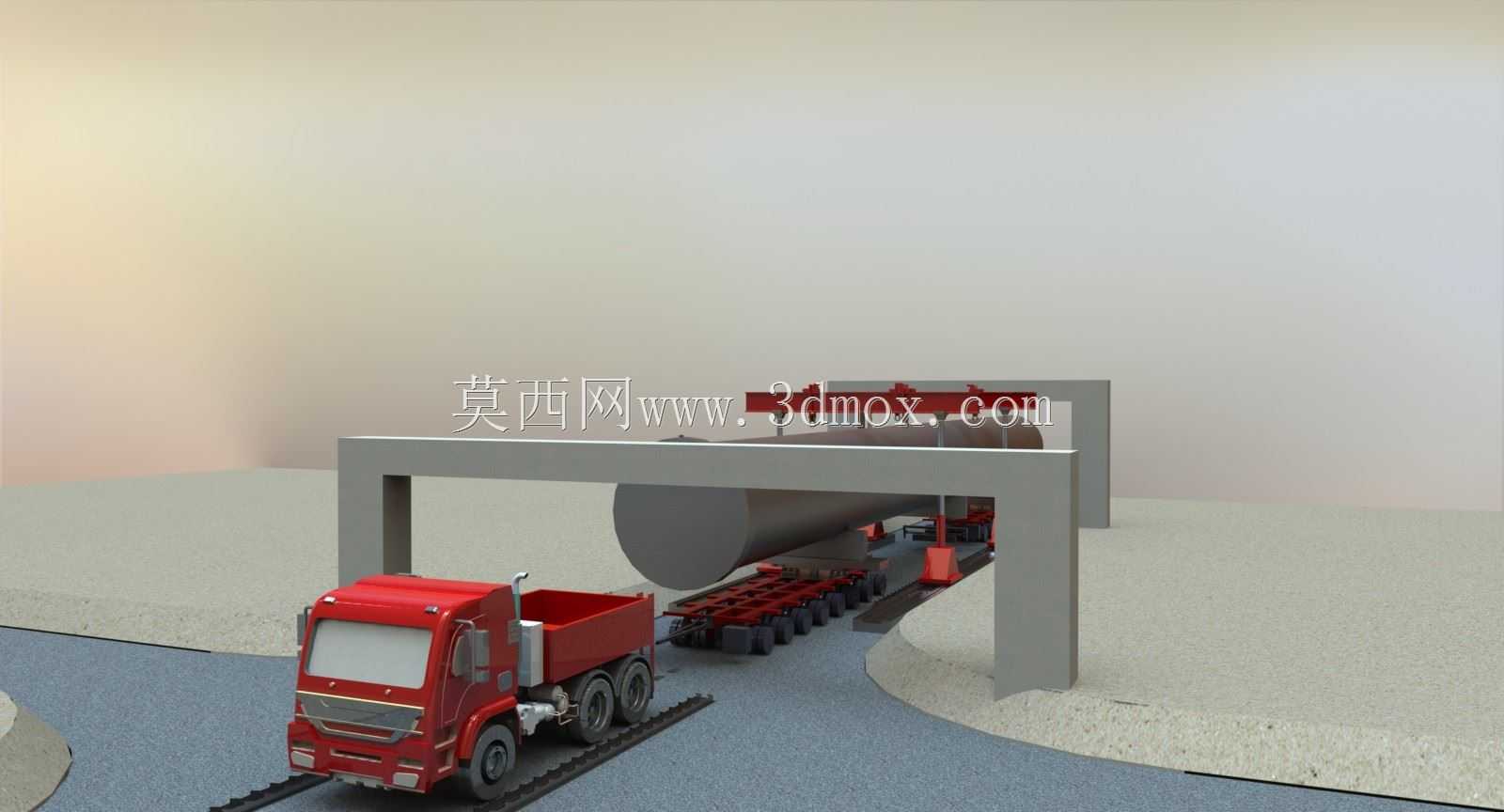

　　液压系统采用集中供油设计，支腿伸缩、起升动作、小车横移的液压回路均设置有平衡阀与液压锁，能够在突发液压失压的工况下锁定动作位置，防止载荷下坠、结构移位引发的作业安全风险，同时各动作回路设置有节流调速装置，可实现吊装动作的微动调节，满足重型构件组对时的毫米级对位需求。从实际应用场景来看，这类门式起重设备常布置在重型管道预制生产线、大型钢结构焊接车间、重型装备装配工位，承担固定作业区域内的大吨位构件吊装、移位、翻转作业，相比大吨位移动式起重机，它不需要预留宽阔的设备通行通道与站位场地，能够在有限的车间空间内完成重载作业，大幅提升车间内的空间利用率；同时设备的作业位置固定，吊装作业的覆盖范围稳定，便于配套固定的作业工位规划，适配流水线式的重型构件预制作业流程。

　　结构设计上，主梁与支腿的连接采用高强度螺栓铰接节点，既能够保证承载时的结构刚度，也可在需要转场作业时完成拆解运输，降低长距离转场的运输难度；吊具部分配套有可更换的吊点连接结构，可根据吊装构件的吊点形式更换吊钩、吊梁、专用卡具，适配不同类型重型构件的吊装需求。在安装边界方面，设备的轨道铺设要求基础平整度误差控制在合理范围内，轨道接头处的高度差与间隙满足重载行走的承载要求，支腿底座的接地比压经过核算，适配常规工业厂房的地面承载标准，无需额外制作专用设备基础即可完成安装部署，降低了设备投入使用的前期基建成本。作业过程中，操作人员可在地面完成全部动作控制，设备的各动作节点设置有行程限位装置，当起升高度、小车横移位置、支腿伸缩量达到设计极限时自动切断动作回路，避免超行程作业引发的结构损坏与安全风险；整体结构的受力经过有限元校核，在额定450吨载荷下，各关键承载部位的应力均控制在材料许用应力范围内，保证重载作业下的结构可靠性与长期使用寿命。
