工业厂房重载载货升降输送设备结构

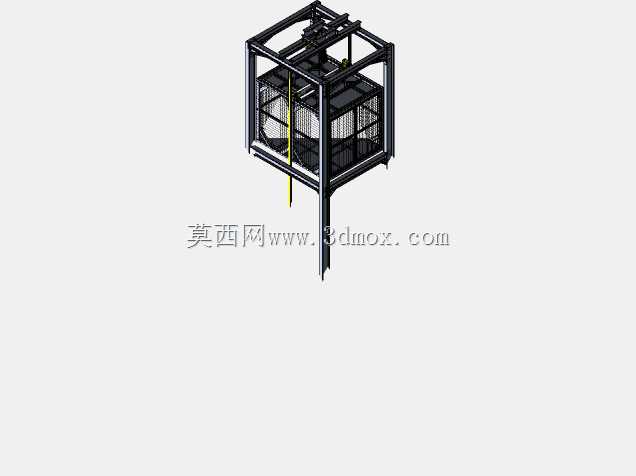

　　这款载货升降设备主要面向生产车间、仓储库房的层间货物转运场景，可适配多层厂房的垂直物流输送需求，解决人工搬运重型货物上下楼效率低、安全风险高的问题，也可嵌入自动化产线作为工位间的垂直物料接驳节点，匹配生产节拍完成工件、料箱、工装托盘的定点升降输送。设备整体采用框架式承载结构，主体受力构件选用型钢焊接成型，外围设置防护网栏，避免升降过程中货物滑落或人员误入运行区间，轿厢部分采用格栅式围壁设计，既减轻设备自身重量，也方便操作人员观察内部货物固定状态，同时预留了货物进出的对开式防护门，门体设置机械联锁结构，只有当轿厢完全平层停靠时防护门才能开启，运行过程中门体锁止防止意外开启。

　　设计阶段优先考虑重载工况下的结构刚性，主承重梁采用抗弯截面模量更大的矩形型钢布置，受力节点处做加劲肋补强，避免长期满载运行出现结构形变；升降导向采用双列导轨布置，导轨与轿厢架之间设置滑动导向座，保证升降过程中轿厢无偏摆、晃动，运行平稳性满足精密工件转运的要求，不会因为升降过程的抖动造成工件表面磕碰损伤。驱动部分集成在设备顶部的机架区域，采用曳引式驱动结构搭配配重组件，平衡轿厢自重，降低驱动电机的运行负载，相比直接顶升式结构，同等载重规格下能耗更低，提升行程也更容易拓展，可根据现场安装的层高需求调整导轨长度，适配不同的楼层高度。

　　安装边界方面，设备需要预留对应的井道安装空间，井道内壁需要设置导轨安装的预埋固定点，每层平层位置预留对应尺寸的货物进出通道，顶部需要预留驱动组件的安装维护空间，底部设置缓冲基座，吸收轿厢停靠时的冲击载荷。设备的轿厢内部尺寸可根据实际转运的货物规格调整，常规配置下可满足标准工业料箱、托盘货物的转运需求，轿厢底部铺设防滑花纹钢板，增大货物与台面的摩擦力，避免升降启停过程中货物滑移。电气控制部分预留了与产线PLC对接的信号接口，可接入工厂自动化物流系统，实现呼叫应答、自动平层、定点停靠的全自动运行，也可切换为手动操作模式，满足零散货物的临时转运需求。

　　结构设计过程中，对所有受力构件做了载荷校核，满载工况下主承重梁的挠度控制在标准允许范围内，导向部件的磨损量预留了足够的冗余设计，日常维护仅需定期检查导向座的磨损情况、钢丝绳的张紧度以及安全联锁装置的灵敏度，不需要复杂的拆解维护。设备的防护等级满足普通工业厂房的使用环境要求，可在常规温湿度的车间、库房环境下长期稳定运行，针对有防尘、防潮需求的特殊场景，也可通过更换对应防护等级的电气元件、密封轿厢围壁来适配使用要求。相比普通客梯，这款设备的轿厢结构更侧重承载能力，没有多余的装饰构件，所有结构设计都围绕重载、耐用、易维护的工业使用需求展开，轿厢架的连接节点全部采用螺栓连接加焊接的双重固定方式，避免长期交变载荷下连接松动，安全防护方面设置了上下限位、极限限位、缓冲器、防坠安全器等多重保护结构，即使出现驱动失效的极端情况，也能将轿厢可靠制停在导轨上，避免坠梯风险。
