公制圆轴用Starlock推入式锁紧挡圈结构

　　在各类轻工装配、小型传动机构、仪器仪表内部的轴系布局中，轴端零件的轴向限位一直是影响装配效率与结构紧凑度的关键环节，传统的轴用弹性挡圈需要配合卡簧钳操作，在狭小装配空间内往往存在操作不便、挡圈易飞出的问题，而Starlock推入式紧固件正是针对这类场景开发的轴端锁紧元件，无需额外加工螺纹、销孔，仅靠轴向推入即可完成锁紧固定，大幅压缩装配工序时长。这类紧固件的核心功能是实现公制圆轴上的零件轴向定位，防止轴上套装的齿轮、衬套、小型凸轮等零件发生轴向窜动，相比传统锁紧方式，它不需要在轴端加工环槽，对轴的加工精度要求更低，尤其适合壁厚较薄、不允许加工环槽的小直径光轴使用场景，常见于小型家电传动组、办公设备走纸机构、低压阀门阀杆限位、仪器仪表调节轴定位这类对装配空间、装配效率要求较高的领域。

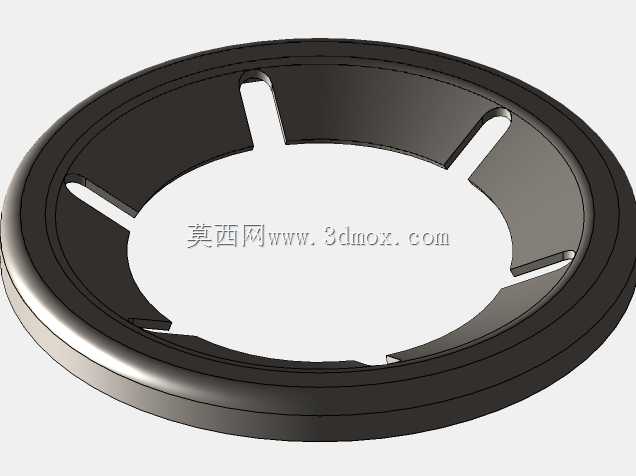

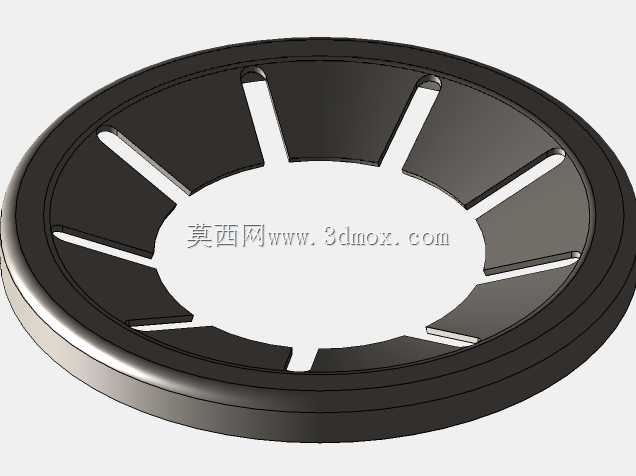

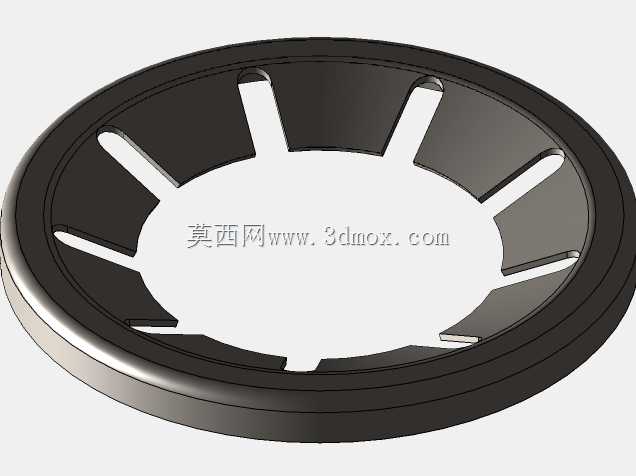

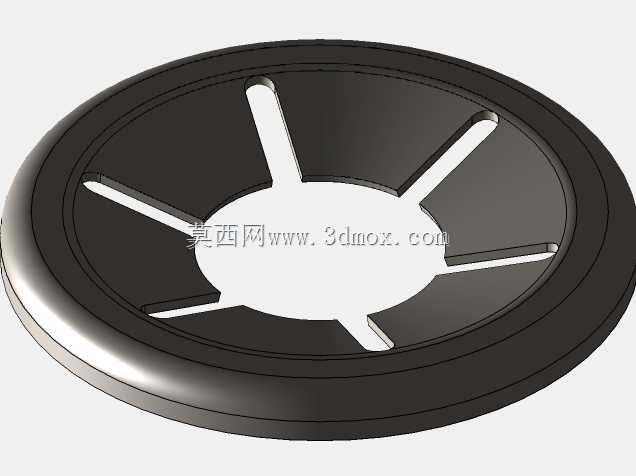

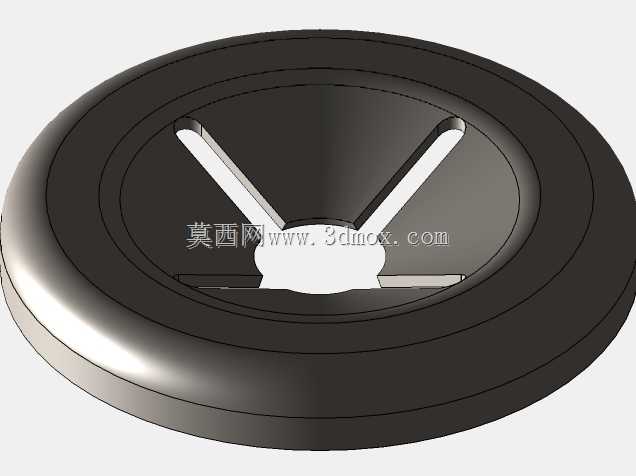

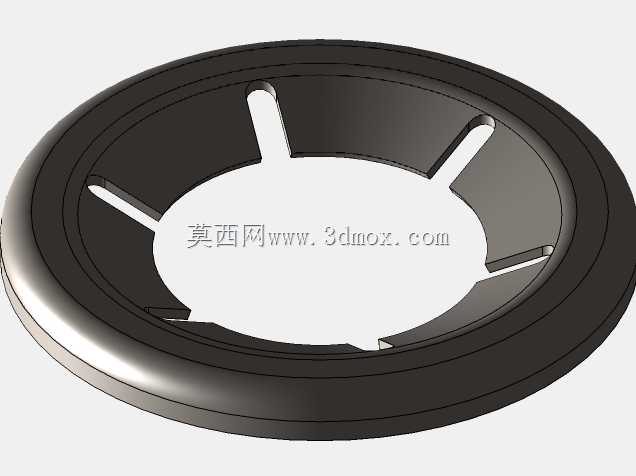

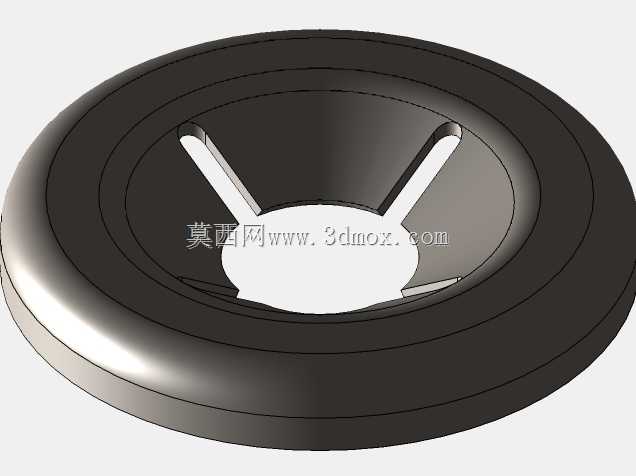

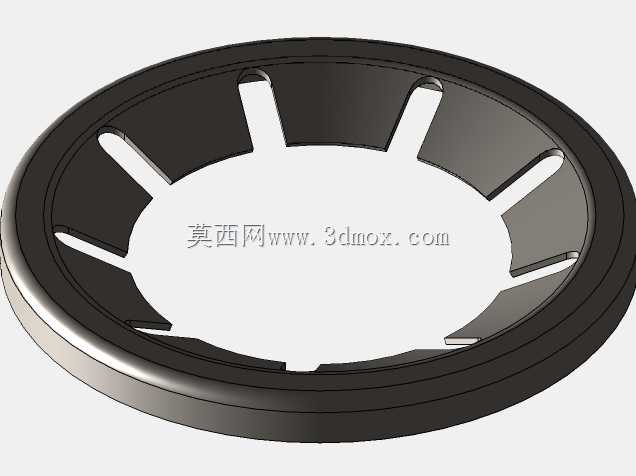

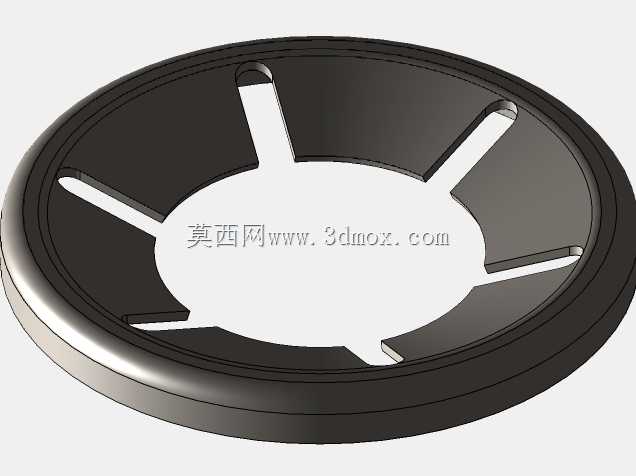

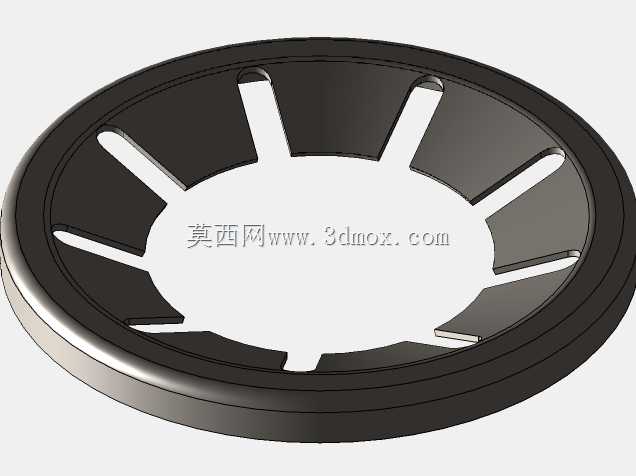

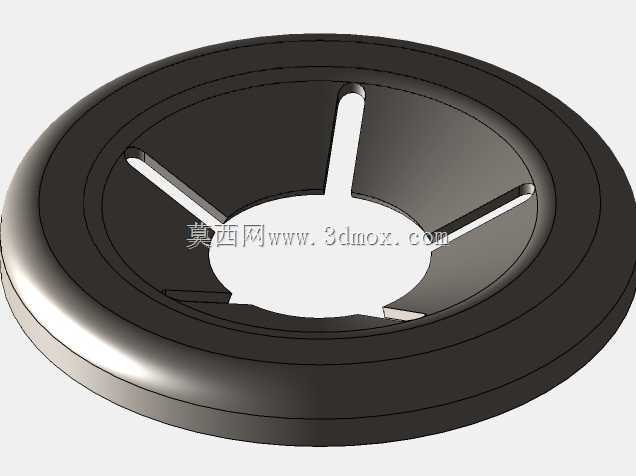

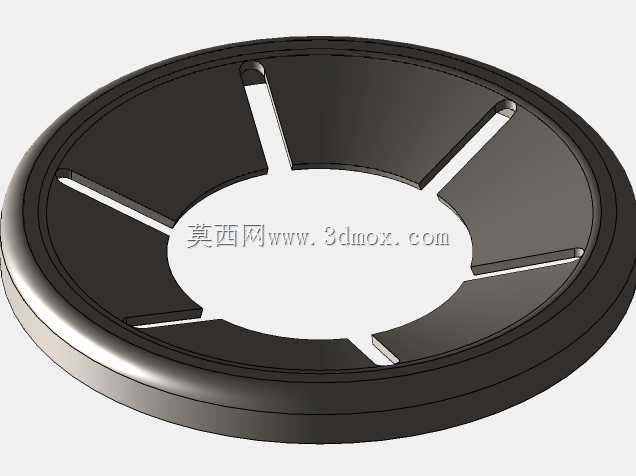

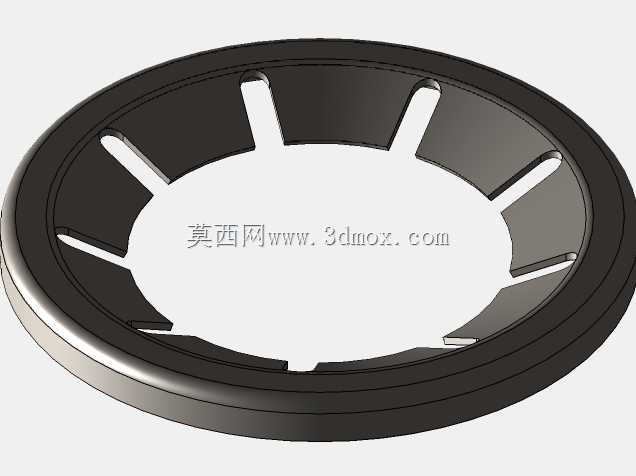

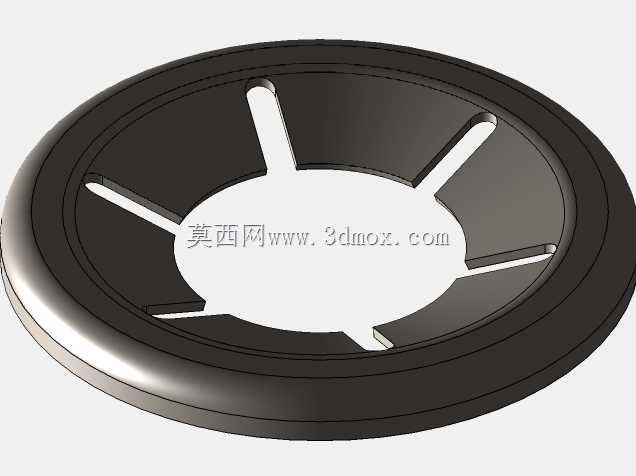

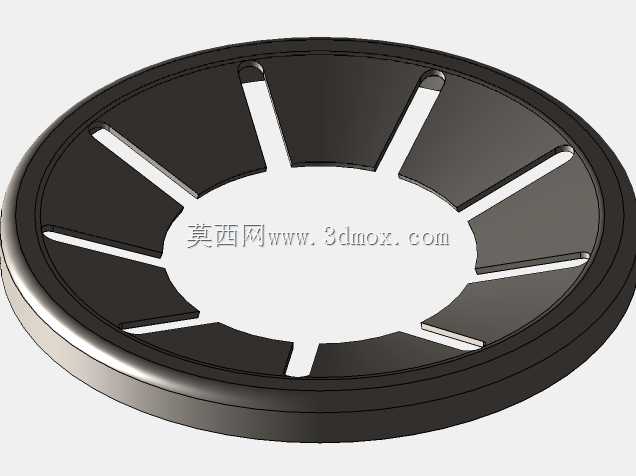

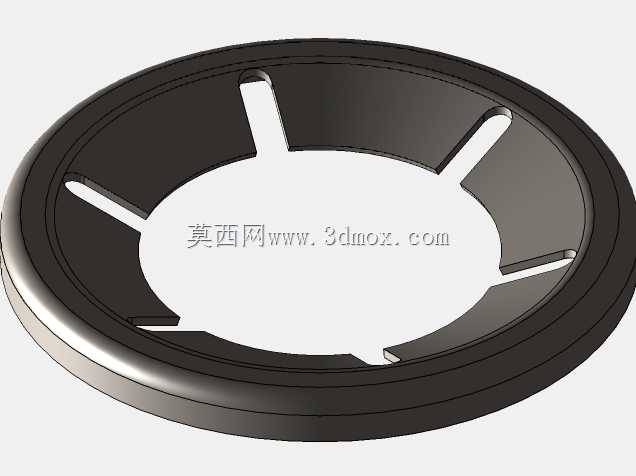

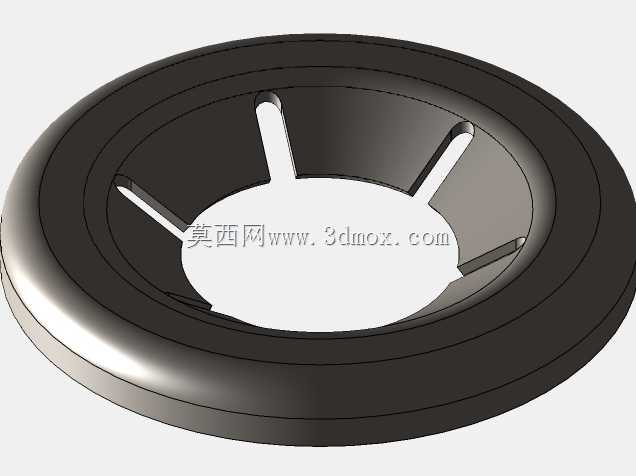

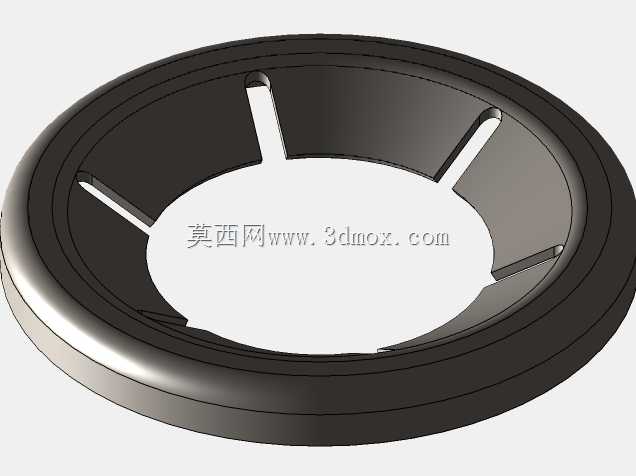

　　从结构设计逻辑来看，这款推入式紧固件采用带内齿的碟形冲压结构，整体为薄环形冲压件，圆周方向均匀分布多道向内延伸的弹性卡舌，卡舌与环形本体之间通过冲压切缝分隔，保证每个卡舌具备独立的弹性变形能力；当紧固件沿轴向压入圆轴时，内伸的卡舌会顺着轴的圆柱面发生弹性翘曲，卡舌刃口会轻微嵌入轴的表层金属，形成单向锁紧结构，只能沿推入方向前进，无法反向脱出，以此实现可靠的轴向定位，同时碟形的本体结构在压装到位后会提供持续的轴向预紧力，消除被固定零件与轴肩之间的装配间隙，避免设备运行过程中因振动产生的松脱问题。

　　设计过程中需要重点匹配不同轴径的卡舌张开量，针对10mm、12mm、16mm、18mm等常用公制轴径，分别调整卡舌的内接圆尺寸、切缝长度以及碟形本体的翘曲高度，保证压装力处于合理区间：压装力过小会导致锁紧力不足，受振动后容易松脱；压装力过大则会增加装配难度，甚至压弯卡舌导致零件报废。安装边界方面，这类紧固件的外径尺寸需要匹配被固定零件的安装孔内径，保证压装后本体的环形端面能够完全贴合被固定零件的端面，避免局部接触导致的压装偏斜；轴向安装空间只需要预留出紧固件本身的厚度加上0.2mm左右的压装余量即可，不需要额外预留卡簧钳的操作空间，相比传统轴用挡圈能够节省至少30%的轴向布局空间，非常适合紧凑型设备的轴系设计。在实际选型应用中，需要注意轴的表面硬度不能过高，若轴表面硬度超过HRC40，卡舌刃口无法有效嵌入轴表层，会导致锁紧力大幅下降，这类场景下需要在轴的对应位置加工浅滚花，增加卡舌与轴表面的摩擦力，保证锁紧可靠性；同时压装过程需要保证压头与轴的同轴度，偏斜压装会导致部分卡舌过度变形，丧失弹性锁紧能力，批量装配场景下通常会配套简易压装工装，保证压装力均匀作用在紧固件的环形端面上，避免直接冲击卡舌位置。

　　不同于需要拆卸维护的锁紧结构，Starlock推入式紧固件属于半永久型锁紧元件，拆卸时需要通过破坏性撬拆才能取下，因此更适合装配完成后不需要反复拆解的轴系位置，比如一次性装配的民用设备、寿命周期内不需要维护的仪表内部结构，能够在全生命周期内保持稳定的轴向锁紧效果，不会因为长期的振动、温度循环出现松脱移位的问题。从结构建模的角度来看，这类冲压件的建模需要重点还原卡舌的冲压翘曲角度、切缝的宽度以及碟形本体的成型弧度，这些细节直接决定了后续工程分析中锁紧力计算的准确性，不同轴径配置下的卡舌参数需要逐一匹配，不能通过简单的缩放来生成不同规格的模型，否则会导致卡舌的弹性变形量与实际冲压件存在偏差，影响后续虚拟装配的验证结果。
