建筑用多风机并联制冷换热机组结构

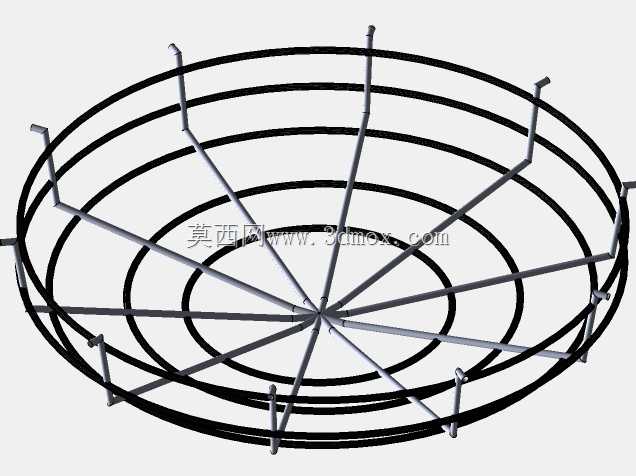

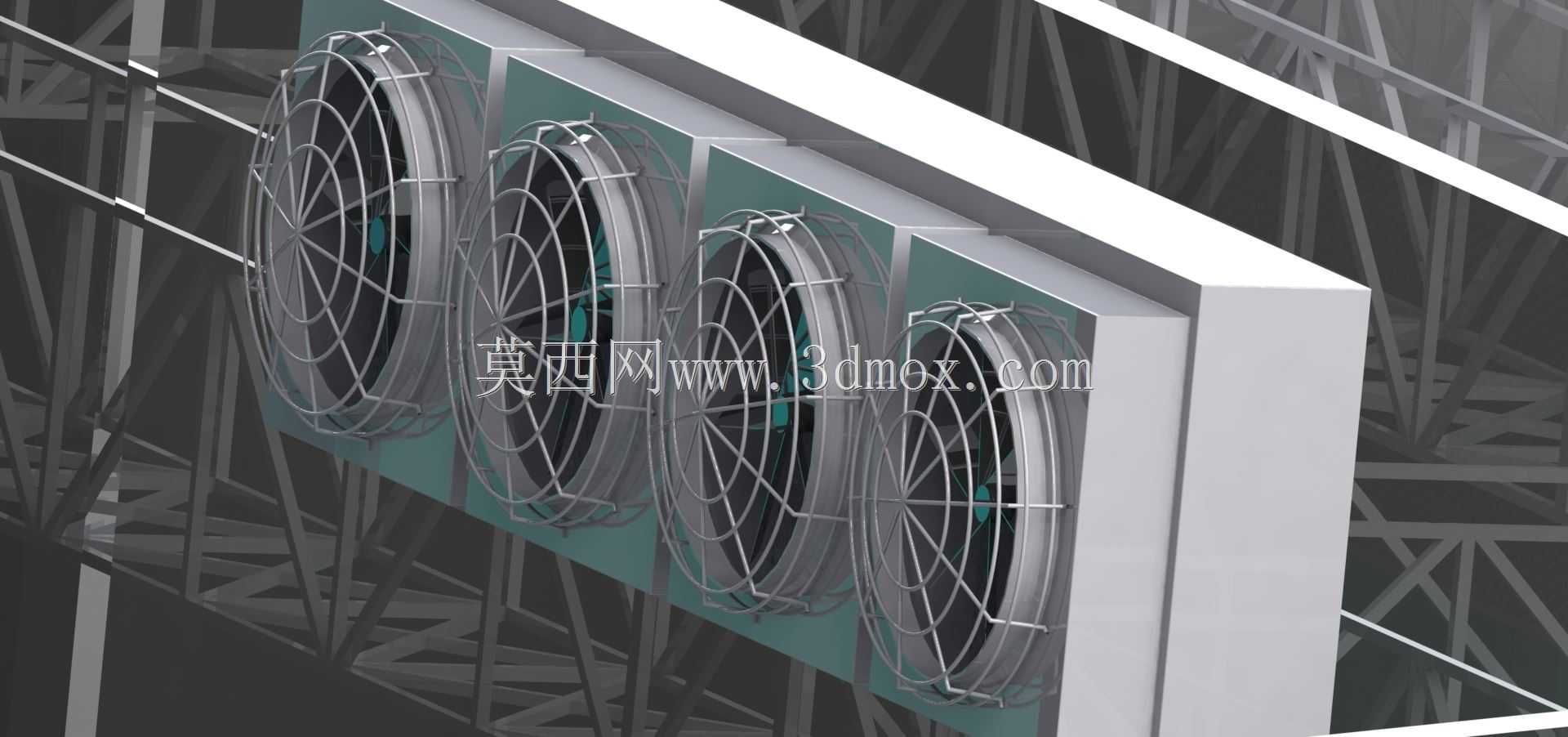

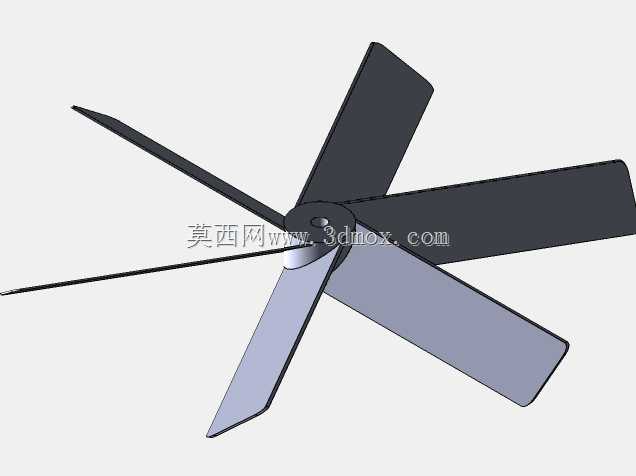

　　这套风冷式制冷换热单元，主要应用于大型商用建筑、工业厂房的集中制冷场景，作为制冷循环的室外侧换热终端，承担着将制冷回路中携带热量的高压冷媒进行强制风冷散热的核心作用，和室内侧的蒸发器、节流部件、制冷压缩机共同组成完整的压缩式制冷循环，为建筑内部空间提供持续的冷量输出。从结构设计来看，该机组采用多台轴流风机横向并联排布的布局，单台风机独立配置金属防护网罩，网罩采用径向辐条加环形加强筋的结构，既可以避免异物吸入风机流道造成扇叶损坏，也能对出风气流进行初步整流，降低风机运行时的紊流噪音。

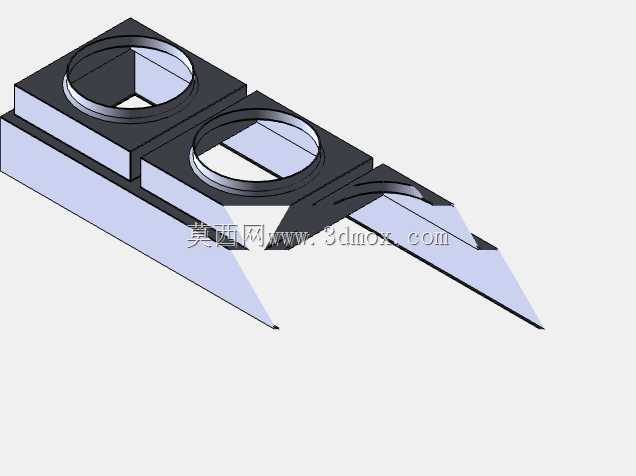

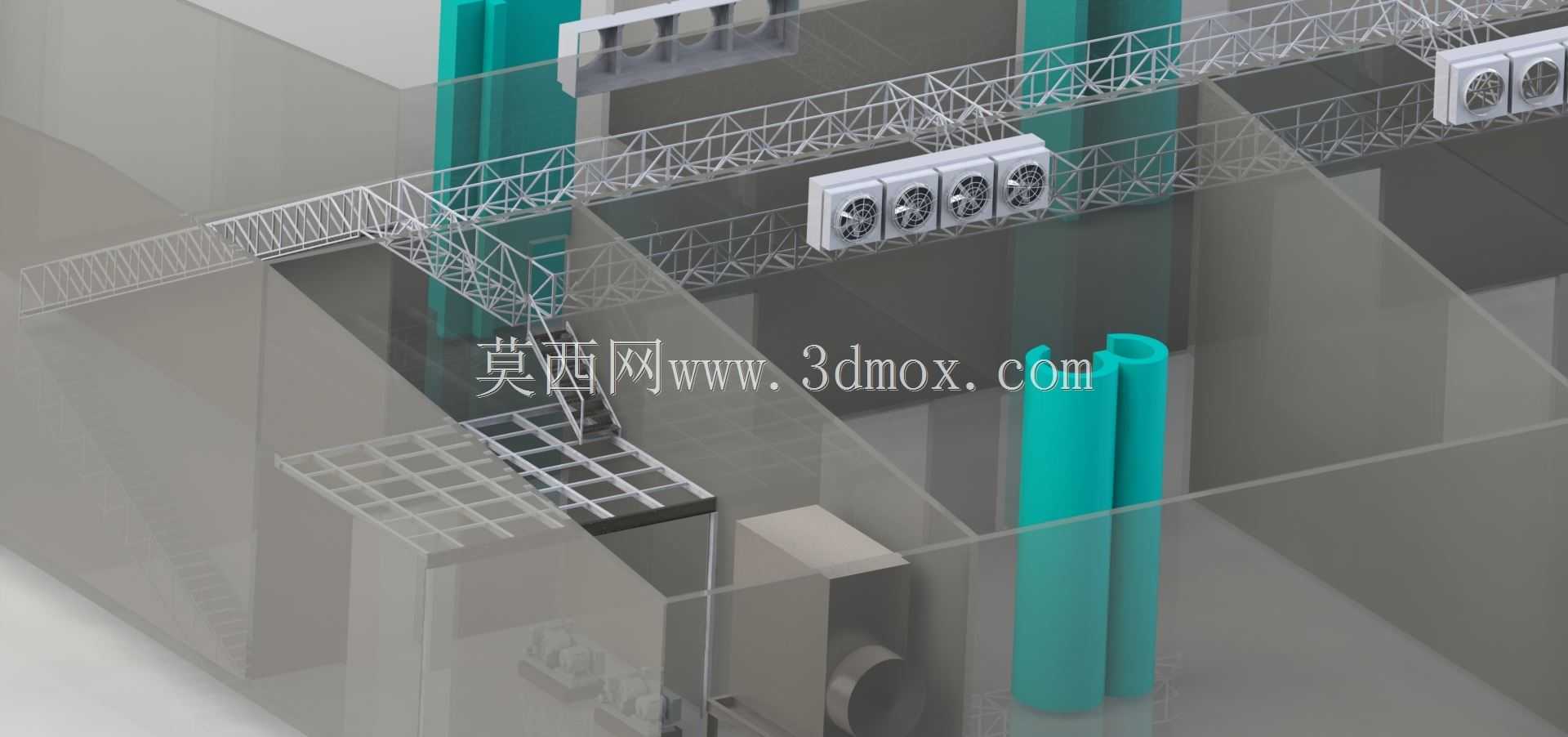

　　风机模组统一安装在整体式镀锌钢板折弯成型的壳体上，壳体侧边预留了冷媒管路接口、电气接线腔的安装位置，壳体背部是整体式铝制翅片换热盘管，盘管采用错排布管方式，冷媒在管内流动过程中，通过翅片增大和空气的接触面积，配合风机驱动的高速气流带走热量，完成冷媒从高压气态到高压液态的相变过程。设计阶段首先考虑的是安装边界的适配性，这类机组通常安装在建筑屋面或者室外设备平台，所以整体框架采用模块化拼接结构，单段机组的宽度控制在常规货运通道的通行尺寸范围内，吊装点位预设在框架顶部的加强梁位置，不需要额外制作吊装支架就能完成现场就位。

　　设备的进风面朝向设备平台的空旷区域，出风面垂直向上，避免排出的热空气被二次吸入进风侧导致换热效率下降，风机的安装座和壳体之间加装了橡胶减震垫，阻断风机运行时的振动向建筑结构传递，降低设备运行对建筑内部的噪音影响。从功能特性上，多风机并联的设计可以根据实际冷量需求进行分级启停，在部分负荷工况下只启动对应数量的风机，降低运行能耗，每台风机独立配置过载保护元件，单台风机故障时不会导致整个机组停机，提升了系统运行的可靠性。换热盘管的管程设计采用多回路分流结构，避免不同回路的冷媒流量不均导致部分换热区域没有充分利用，翅片表面做了亲水防腐处理，可以在雨季或者高湿度环境下减少冷凝水在翅片表面的挂留，避免积灰堵塞翅片间隙影响通风效率。

　　设备的外壳钣金件所有拼接缝隙都打了耐候密封胶，外露的紧固件全部采用304不锈钢材质，适应室外露天的日晒雨淋环境，减少长期使用后的锈蚀问题。在建模过程中，对风机扇叶的曲面弧度、防护网的钢丝排布、换热盘管的翅片间距都做了1:1的还原，壳体的折弯圆角、安装孔位的位置公差也按照实际钣金加工的工艺要求进行了预留，既可以用于制冷系统的方案布局演示，也能作为施工安装阶段的管线综合排布参考，提前核对机组和周边管线、建筑结构的净距，避免现场安装时出现碰撞问题。这类机组的选型通常需要匹配建筑的总冷负荷、当地夏季极端干球温度、安装场地的通风条件等参数，模型中预留的参数化接口可以根据不同的冷量等级调整风机数量、盘管换热面积，适配不同规模的建筑制冷需求。
