制冷管路用斯波兰式电磁阀结构设计

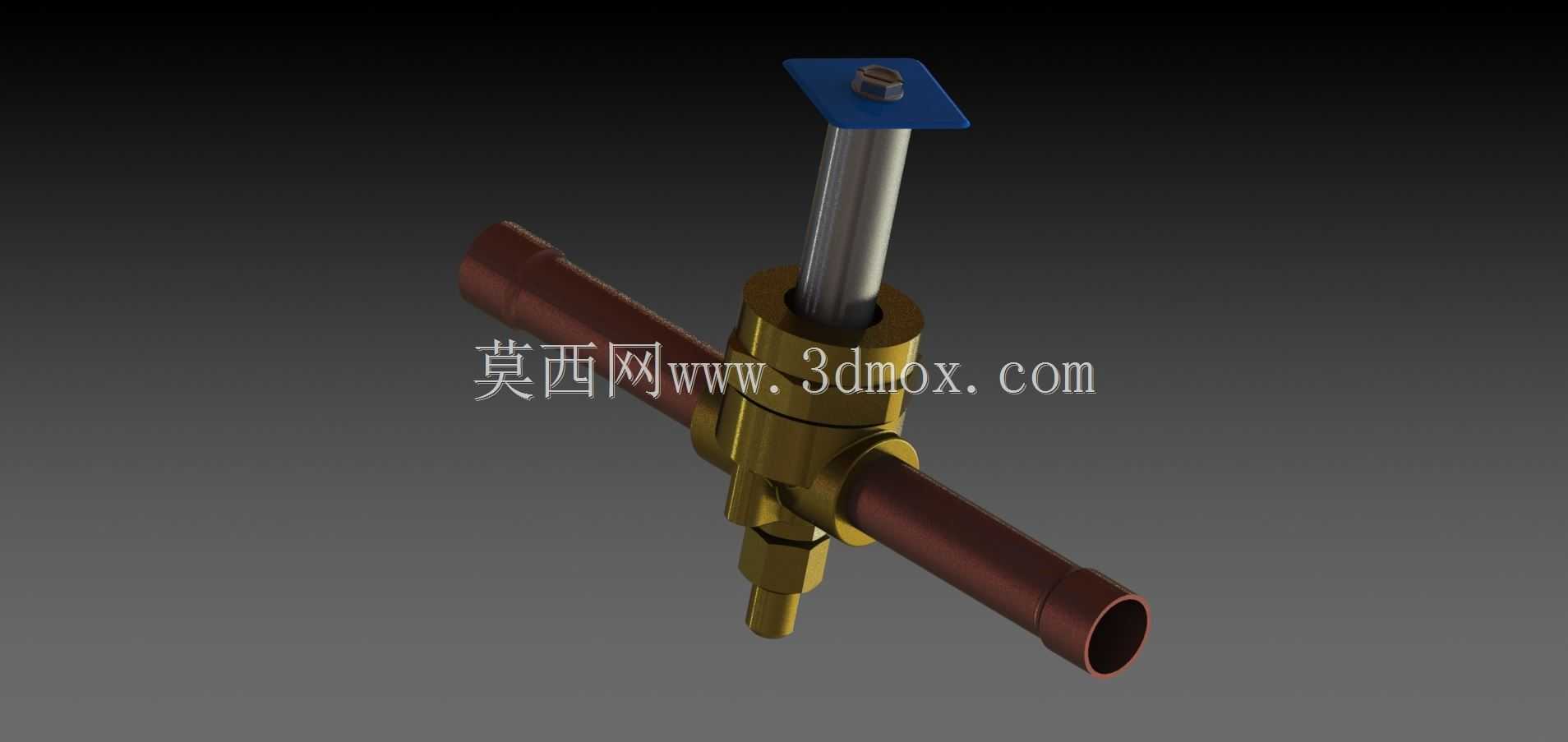

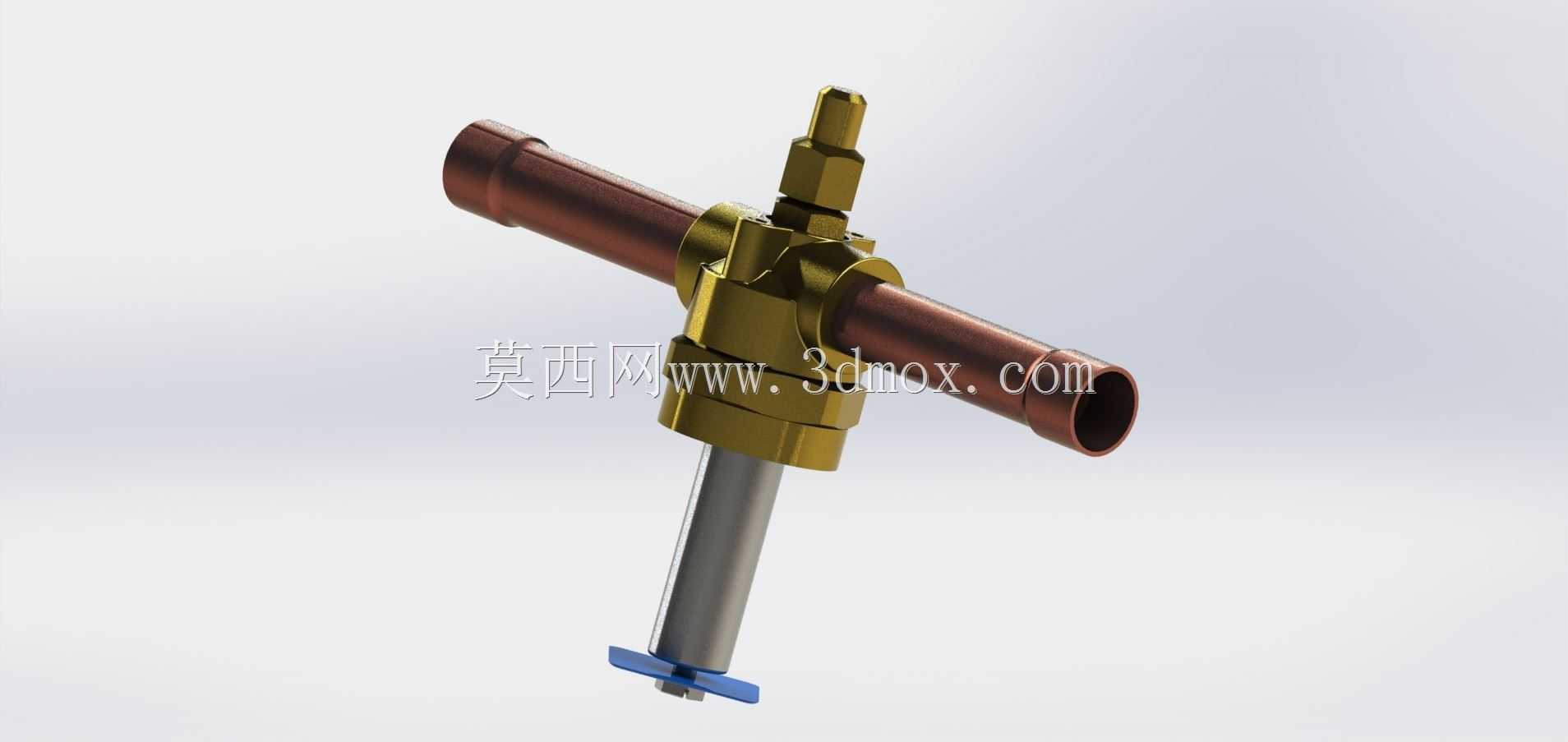

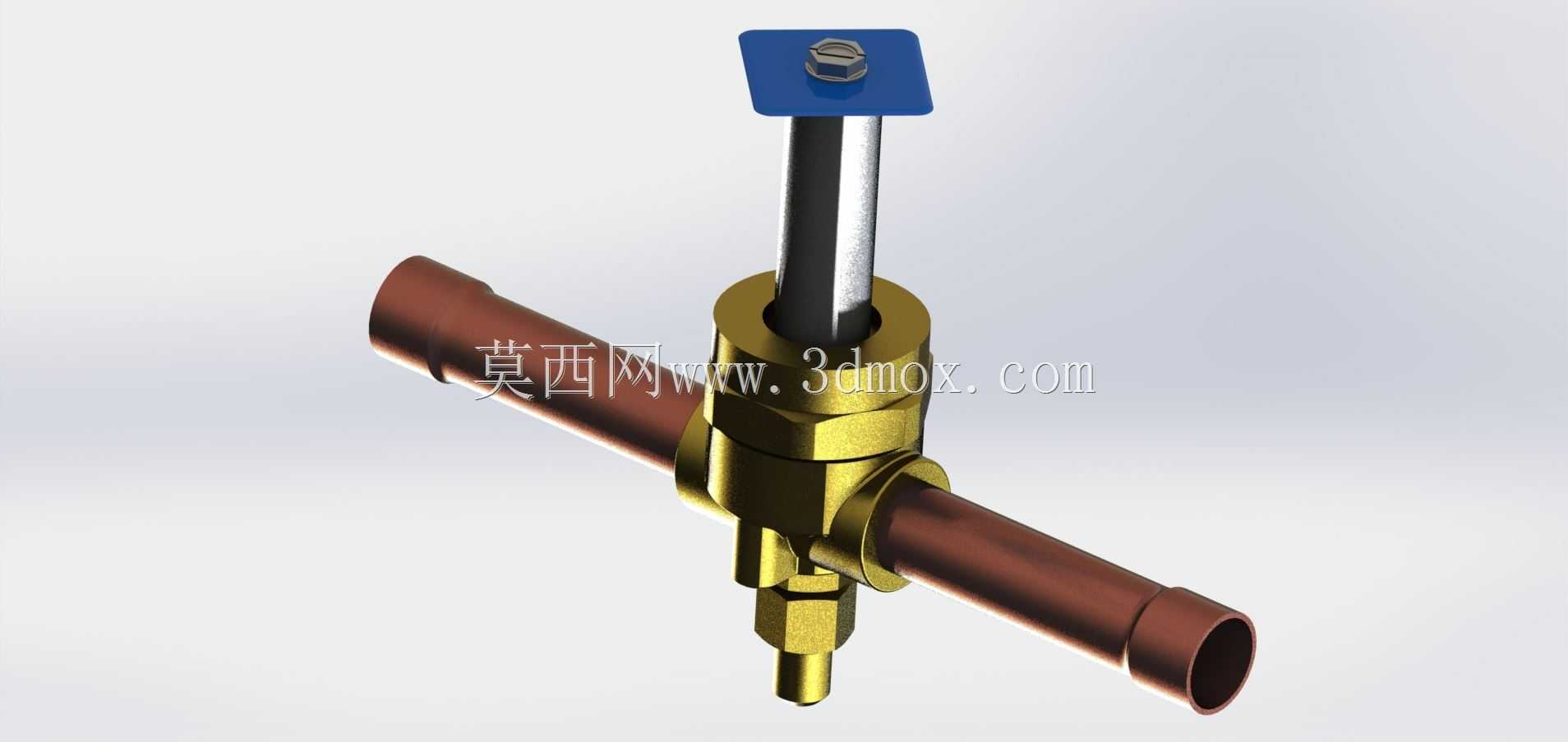

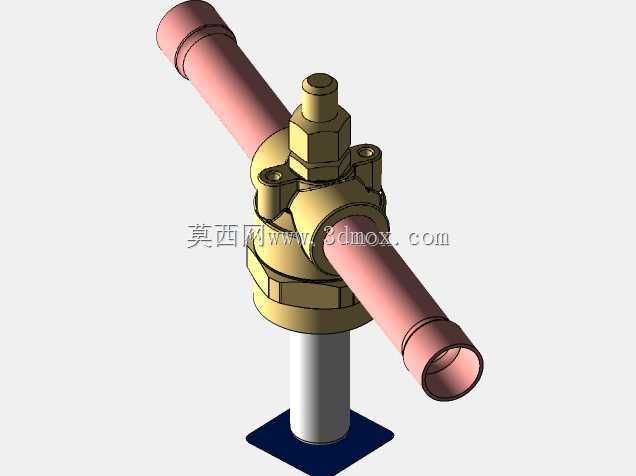

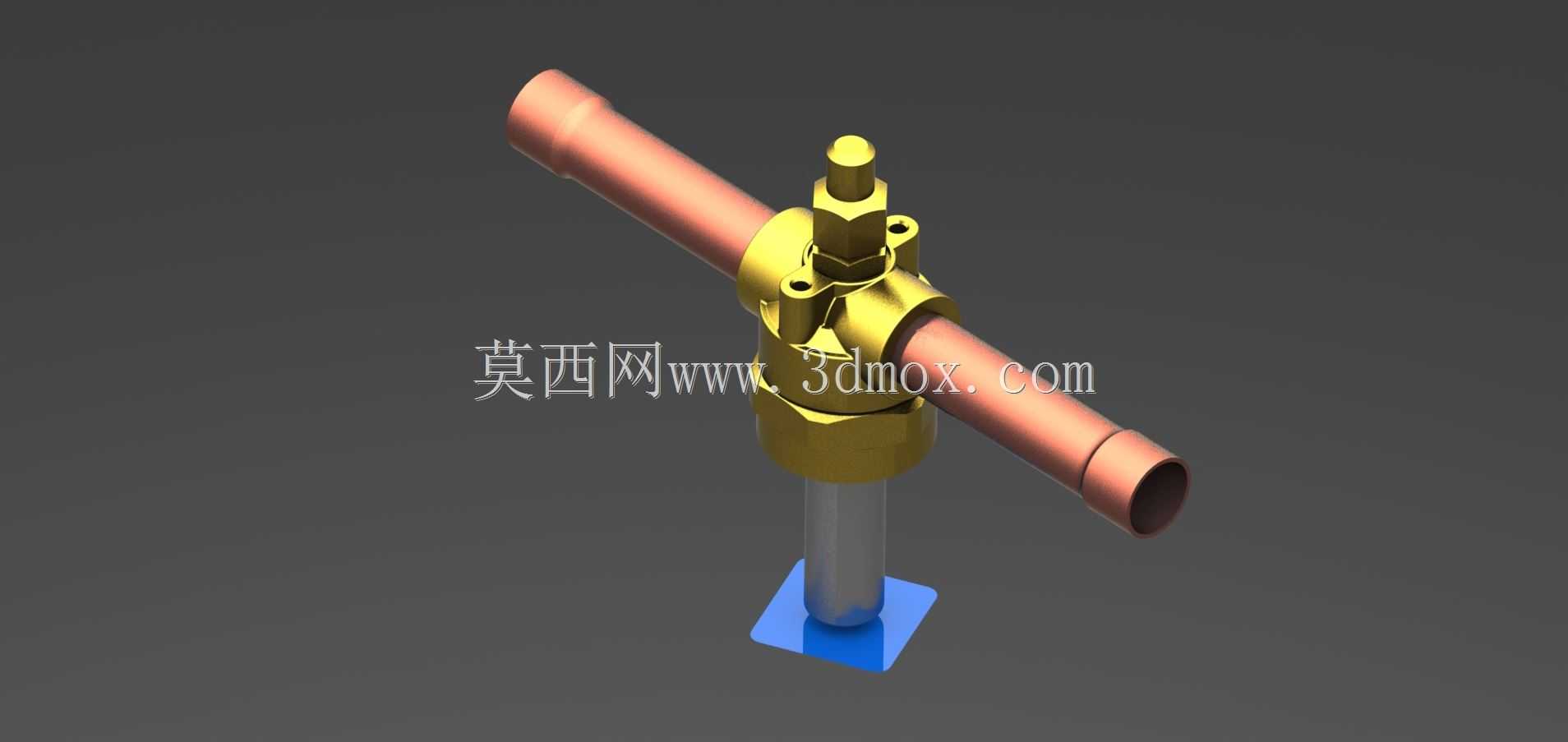

在商用制冷系统的管路布局中，这类电磁阀常被布置在蒸发器入口段，承担着制冷剂通断控制的核心作用，直接决定制冷循环的节流前通断状态，避免停机后高压侧制冷剂持续流入低压侧引发的液击风险。从实际安装场景来看，阀体两端采用紫铜扩口接管结构，适配常规制冷系统的硬钎焊连接工艺，接管外径匹配中小冷量机组的常用管路规格，安装时需预留阀体顶部电磁驱动部件的操作空间，顶部的方形手动旋钮可在断电状态下实现手动启闭，方便系统调试、检修时的应急操作，安装边界需注意阀体与周边管路、钣金件的间距，避免焊接高温传导至阀体内部密封件造成老化失效。阀体主体采用黄铜锻压成型，兼顾了制冷管路的耐压需求与制冷剂兼容性，内部流道经过平滑过渡设计，减少制冷剂流经时的压力损失，避免节流效应引发的异常结霜问题。设计过程中，优先考虑了制冷系统的工况特性，阀体密封件采用耐低温氟橡胶材质，适配低温制冷剂的长期浸泡，电磁驱动部分的线圈与阀体流道做了隔热隔离，避免低温传导导致线圈结露引发绝缘故障。从结构细节来看，阀体中部的六角结构方便安装时使用扳手夹持定位，底部的小口径接头可用于系统抽真空、加注制冷剂时的辅助接口，也可接压力检测装置实时监测阀前压力。在三维建模过程中，需要重点关注紫铜管与黄铜阀体的连接段尺寸公差，钎焊间隙控制在0.05-0.1mm区间，保证焊接强度的同时避免焊料渗入阀体内腔造成卡滞；顶部手动旋钮的行程需要与内部阀芯的启闭行程匹配，避免手动操作时出现过位损坏密封面的问题。这类阀门的选型需要匹配系统的制冷量，不同通径的阀体对应不同的制冷剂流量，建模时的流道通径尺寸直接对应选型参数，安装时的接管角度可根据实际管路布局调整，但需保证阀体竖直安装，避免倾斜安装导致阀芯卡滞，影响启闭可靠性。在制冷系统运行过程中，该阀接收温控器的信号，当达到设定温度时阀门关闭，切断制冷剂供液通路，防止蒸发器结霜过厚或者压缩机回液，开机时阀门打开，制冷剂正常流经阀件进入扩散器，完成液态制冷剂的节流前输送，将高压液态制冷剂稳定输送至扩散器输入端，为后续的节流降压、蒸发吸热过程提供稳定的通断控制保障。建模时还需要考虑阀体的重量分布，避免长管路安装时阀体自重引发的管路应力集中，必要时需在阀体附近增加管路支撑点，减少振动引发的焊口开裂风险。
