空压机用磁性气动接头快插固定支架

　　在车间压缩空气应用场景里，气动工具的连接端、吹气喷嘴、延长气管接头这类小部件的收纳一直是容易被忽略的细节，很多作业现场直接把带接头的气管搭在空压机外壳或者工位边，不仅容易被过往工件、工具磕碰导致接头变形、铜质阀芯磨损漏气，还会因为拖拽拉扯造成气管弯折堵气，甚至出现接头脱落砸伤工件表面的问题，这款磁性固定支架就是针对这类现场痛点设计的实用结构。

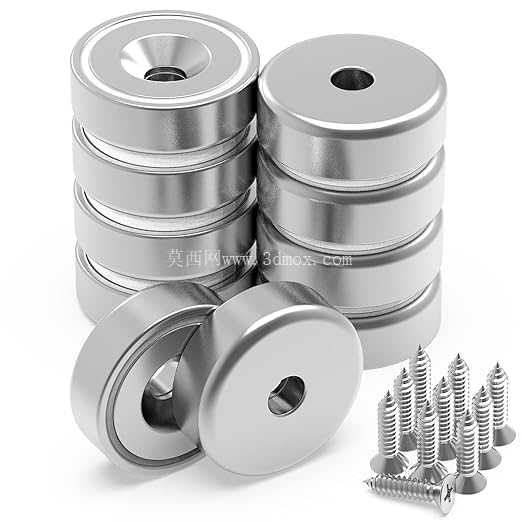

　　从实际使用逻辑出发，这款支架没有采用常见的螺栓打孔安装方式，而是选择在支架背部嵌入两枚直径25mm的钕铁硼磁铁，单枚磁铁的垂直吸附拉力可达40磅，刚好可以直接吸附在钢制的空气压缩机储气罐外壁、钢制工位架侧板这类导磁金属表面，不需要在设备本体上钻孔攻丝，也不会破坏设备原有漆面，安装位置可以根据作业动线随时调整，比如在空压机靠近操作位的侧面布置支架，拿取气嘴的时候不用绕到设备另一侧，适配不同车间的工位布局。

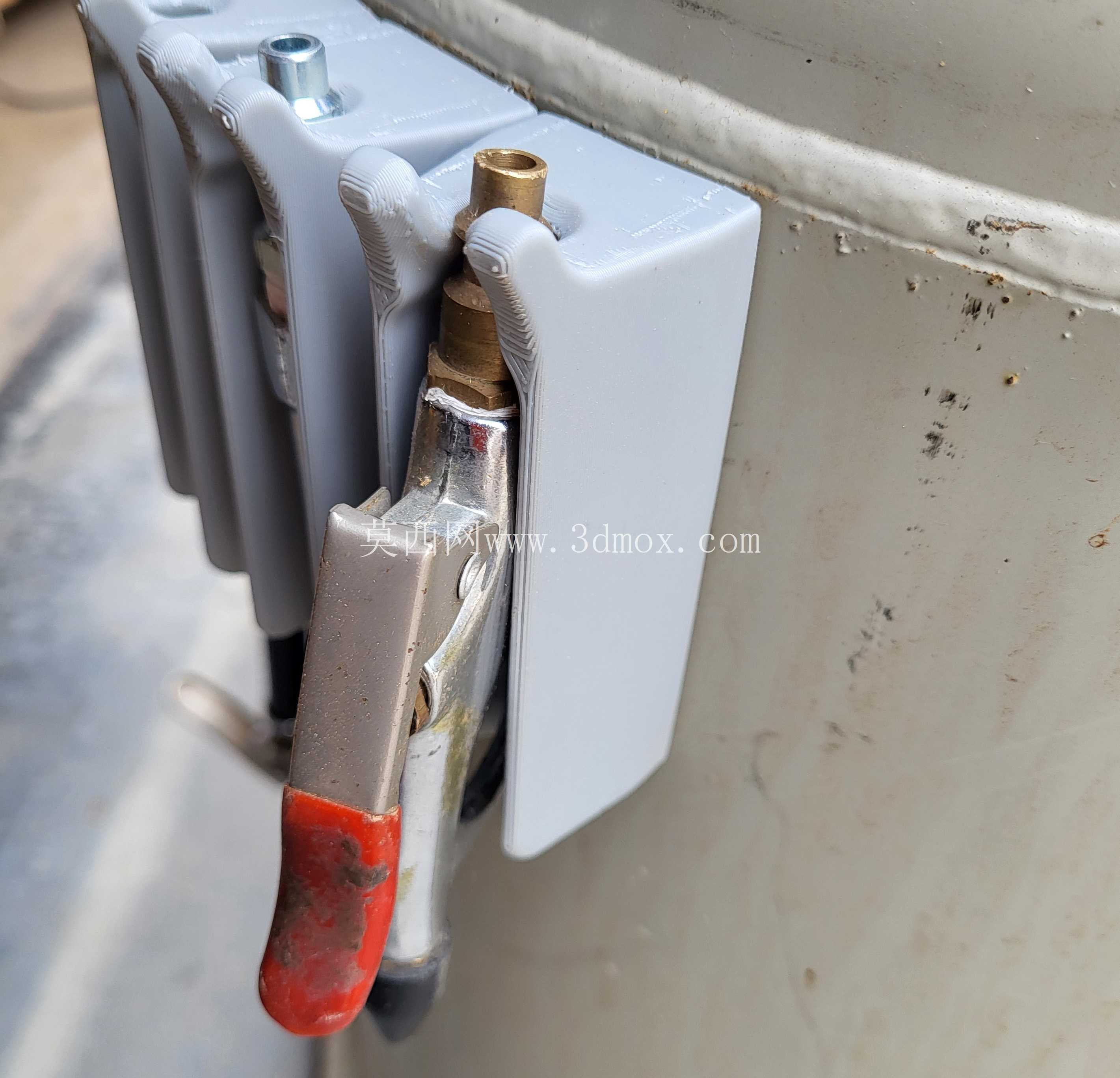

　　结构细节上，支架的卡扣侧做了向上的凸起挡边，当把气动快插接头、吹气嘴卡入支架卡槽的时候，侧挡边刚好能挡住接头的金属阀体部分，避免作业时工具剐蹭到接头的扳扣位置，不会因为误碰导致接头脱落或者气嘴误喷气。卡槽的开口尺寸做了适配常见气动快插接头的外径公差，常规的1/4英寸规格气动接头、塑料吹尘枪的连接端都可以顺畅卡入，不会出现过紧卡涩或者过松滑落的问题。

　　设计过程中特意做了安装边界的适配考量，支架整体突出安装面的厚度控制在30mm以内，不会因为突出过多在通道位置造成磕碰，支架的边角全部做了R3的圆角过渡，没有尖锐的铣削棱角，避免拿取工具的时候刮伤手部。固定用的磁铁嵌入深度做了限位，磁铁表面和支架背部安装面齐平，不会因为磁铁突出造成安装面贴合不严，也避免磁铁直接和钢制罐体摩擦造成磁铁镀层脱落生锈。

　　关于安装紧固件的适配，支架的磁铁固定位可以兼容英制10-24规格的螺母螺钉，也可以适配M5×12的公制螺钉，现场装配的时候可以根据手头的标准件灵活选用，不需要特意采购特殊规格的紧固件。两枚磁铁的中心间距做了合理设置，吸附在曲面的储气罐外壁时，也能保证至少80%的磁铁表面和罐体贴合，不会因为罐体弧面导致吸附力大幅下降。

　　实际使用中，这类支架可以根据工位需求多组并排布置，分别固定吹尘枪、胎压充气嘴、气管延长接头等不同的气动连接部件，让空压机周边的管路排布更规整，减少气管拖地被碾压、接头被磕碰的概率，降低气动附件的损耗率。相比传统的塑料挂钩类固定件，这款支架的刚性更好，长期使用不会因为塑料老化出现卡扣断裂的问题，磁性安装的方式也能适配更多临时调整的工位场景，比如临时焊接工位、装配工位需要移动气源接驳点的时候，可以直接把支架从原有位置取下吸附到新的工位钢制架体上，不需要重新打孔安装，适配柔性生产的现场需求。

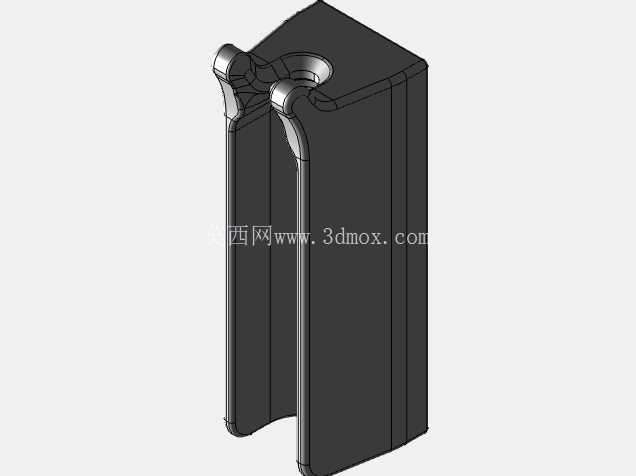

　　结构建模的时候，特意对卡扣位置做了加强筋处理，在支架背部卡扣受力的位置增加了1.5mm厚的加强筋，反复插拔接头的时候不会出现卡扣根部开裂的问题，支架的壁厚做了均匀化处理，最小壁厚不小于2mm，不管是采用3D打印制作小批量试用件，还是采用注塑工艺批量生产，都能保证成型后的结构强度，不会出现缩痕、翘曲等成型缺陷。
