线性螺线管管状电磁阀结构设计

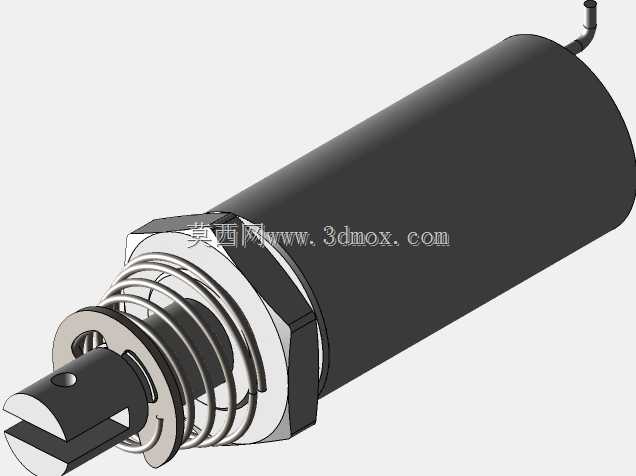

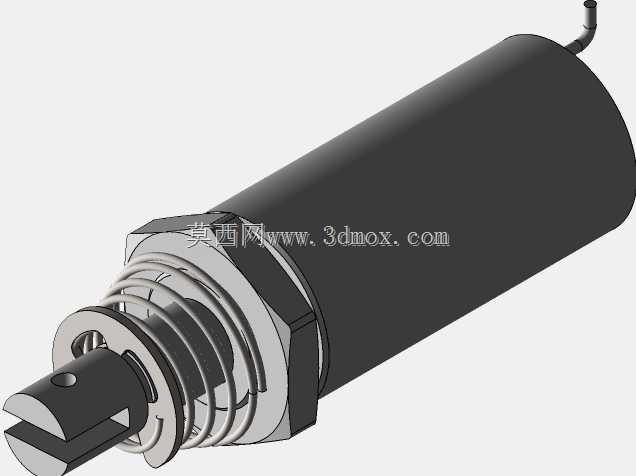

　　在流体控制回路的末端执行环节，这类线性螺线管结构的管状电磁阀常被用于小通径气路、低压润滑回路的通断控制场景，相比角式、法兰式电磁阀，其圆柱状的管状外形更适配安装空间局促的设备内部，比如小型自动化装配线的气动夹具控制回路、医疗设备的气路切换单元、小型液压站的泄压支路，都能见到这类结构的阀件身影。从结构设计逻辑来看，这款阀件采用了螺线管直动式的驱动方案，没有设置先导腔结构，线圈通电后产生的轴向电磁力直接克服弹簧预紧力带动阀芯做直线位移，响应速度比先导式阀更快，适合需要频繁通断、动作延迟要求低于20ms的控制场景，同时直动结构对介质洁净度的耐受度更好，不会出现先导孔堵塞导致的阀件失效问题。外形上整体采用同轴圆柱布局，主体的线圈包覆段为等直径圆柱结构，前端设置了外螺纹安装段与锁紧螺母，安装时可以直接在设备面板或者阀块上加工对应规格的内螺纹孔，将阀件旋入后通过锁紧螺母固定轴向位置，不需要额外设计安装支架，能大幅减少安装环节的零件数量，前端的阀芯推杆做了扁位结构，既可以和外部被驱动件做周向定位，也能方便装配时调整推杆的初始伸出长度。

　　设计过程中需要重点匹配几个核心参数的边界：首先是弹簧的预紧力与电磁吸力的匹配，要保证在额定电压下电磁吸力能在全行程范围内克服弹簧力与介质反力，同时断电后弹簧力能可靠推动阀芯复位，不会出现卡滞或者复位不到位的情况；其次是行程的设定，这款阀的有效工作行程控制在3-5mm区间，既满足小通径阀的通流面积要求，也能控制线圈的功耗，避免长时间通电导致线圈过热；另外管状外壳的壁厚设计需要兼顾导磁性能与结构强度，外壳采用软磁材料加工，既要构成闭合的磁路减少磁漏提升电磁效率，也要能承受1MPa以内的工作介质压力，不会出现壳体变形或者介质泄漏的问题。

　　安装边界上，这类阀件的径向尺寸通常控制在20-30mm区间，轴向总长度根据行程不同在60-80mm之间，接线端从尾部侧向引出，不会额外增加轴向安装尺寸，适合在密集排布的阀岛组件中并排安装，相邻阀件的中心距可以控制在35mm以内，大幅压缩阀组的整体占用空间。从实际使用的角度，这类阀件的运动部件只有阀芯与弹簧两个核心运动件，没有复杂的传动结构，长期运行的故障率更低，维护时只需要定期清理阀芯与阀套之间的杂质、检查弹簧的弹力衰减情况即可，不需要复杂的拆解维护流程。

　　在结构建模过程中，需要重点关注同轴度的公差配合，阀芯与阀套的配合间隙控制在0.01-0.02mm之间，既保证阀芯运动顺畅无卡滞，也能减少介质的内泄漏量；前端的安装螺纹与阀芯轴线的同轴度公差要控制在0.05mm以内，避免安装后阀芯出现偏载导致运动卡滞；线圈骨架与外壳的配合采用小间隙过盈装配，既保证装配后不会出现松动，也能避免装配过程中线圈骨架被压裂。另外尾部的接线端做了密封结构设计，可以适配轻度泼溅的使用场景，不需要额外加装防护外壳就能用在有少量切削液飞溅的小型机床气路控制场景中。
