华硕主板北桥水冷散热块结构设计

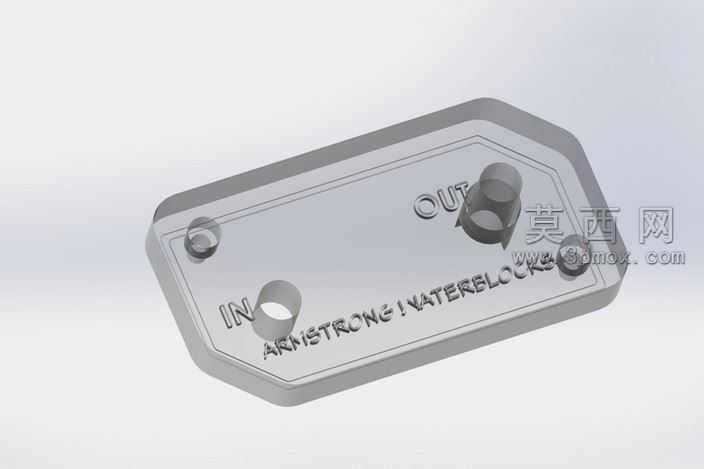

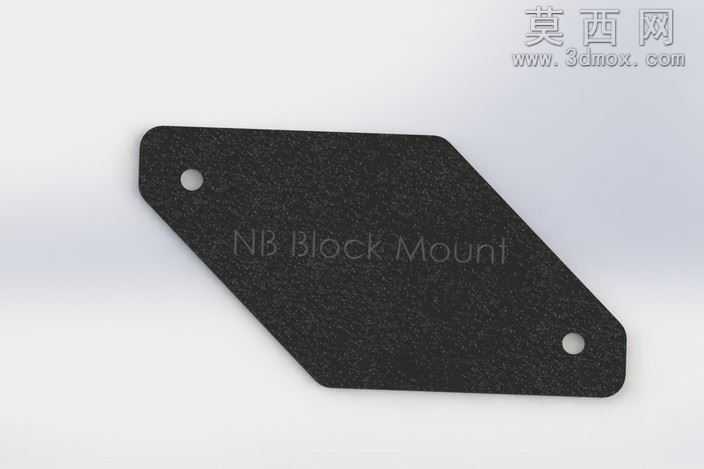

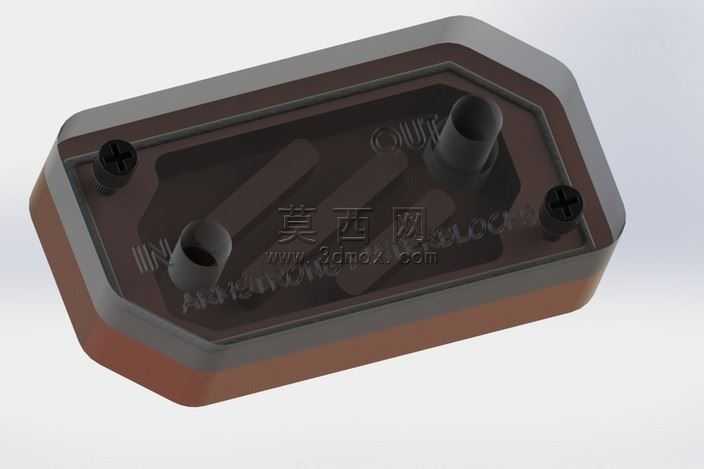

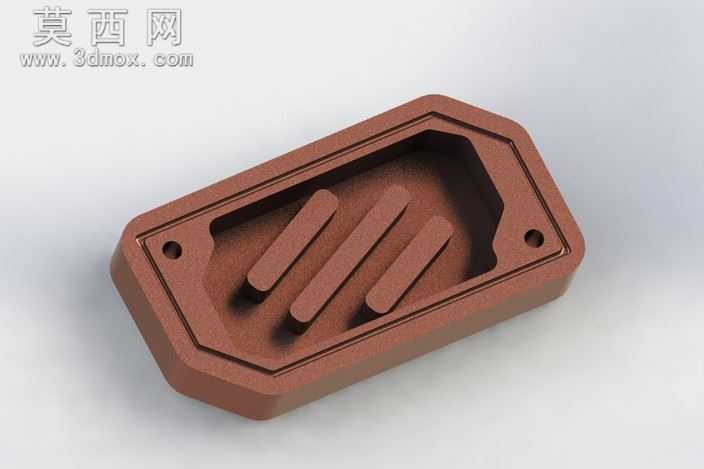

该作品为适配华硕M4A78 PRO主板的北桥水冷散热块三维建模设计，整体采用多边形切角的扁平化造型，兼顾安装适配性与外观辨识度。建模阶段通过参数化草图绘制主体外轮廓，先以八边形为基础轮廓做边缘倒圆角处理，规避尖锐棱角带来的安装剐蹭风险，再通过拉伸凸台命令生成主体基座，基座厚度经过精准测算，既预留了内部流道的布设空间，也控制整体高度避免和主板周边的内存、显卡等配件产生安装干涉。主体上盖采用半透明深色材质，渲染阶段调整了材质的透明度与粗糙度参数，既可以隐约呈现内部流道的走向，也保留了磨砂质感避免过度反光，基座侧边设置为棕褐色哑光材质，和上盖形成视觉层次区分。结构设计上，上盖表面预留了两个水冷管路快接接口，接口位置做了加厚凸台处理，提升接口连接的结构强度，避免长期使用出现接口开裂漏液的问题；上盖四角设置了十字螺丝安装位，建模时精准匹配了华硕M4A78 PRO主板北桥芯片的固定孔位间距，螺丝孔位周边做了下沉式沉孔设计，保证螺丝安装后表面平整无凸起。内部流道采用迂回式设计，通过建模阶段的流体路径模拟，优化流道的弯折角度与过流面积，保证冷却液可以充分覆盖北桥芯片的发热区域，提升热交换效率。设计过程中充分考虑了PC装机的实际使用场景，整体造型没有多余的外凸结构，所有边角都做了圆弧过渡处理，既提升了安装时的操作安全性，也让整体外观更具精致感，材质搭配上兼顾了实用功能与视觉效果，半透明上盖也方便用户使用过程中观察内部冷却液的状态，及时排查气泡、杂质等问题。
