带叉式接头球头端可伸缩气弹簧结构

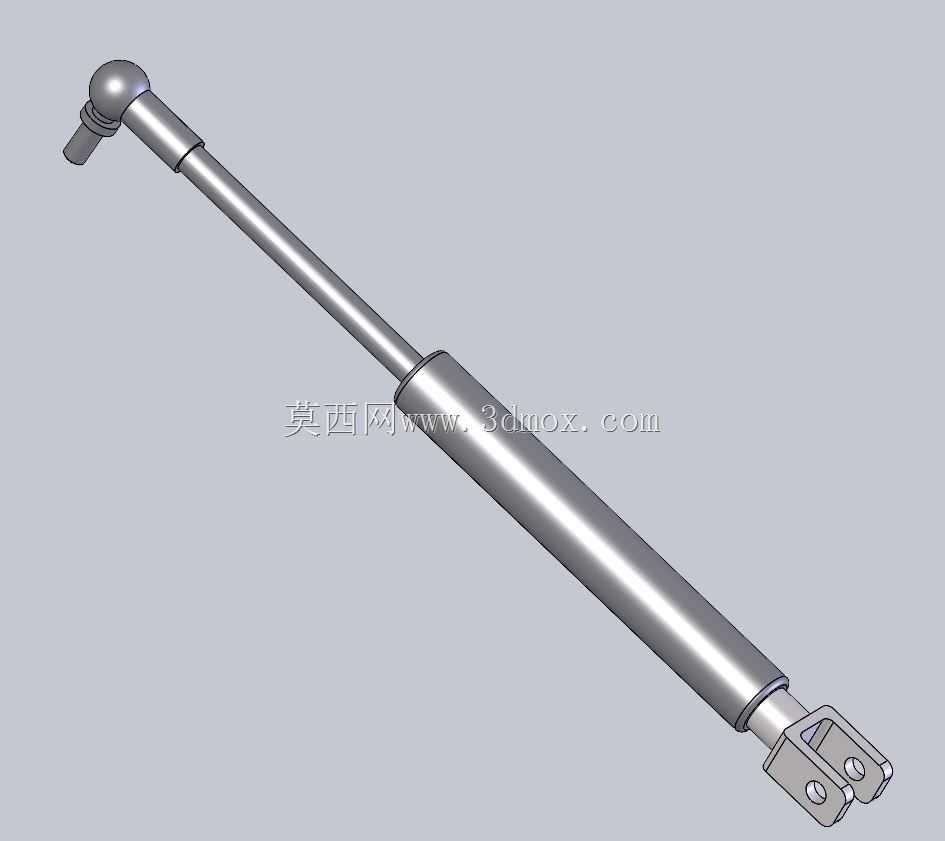

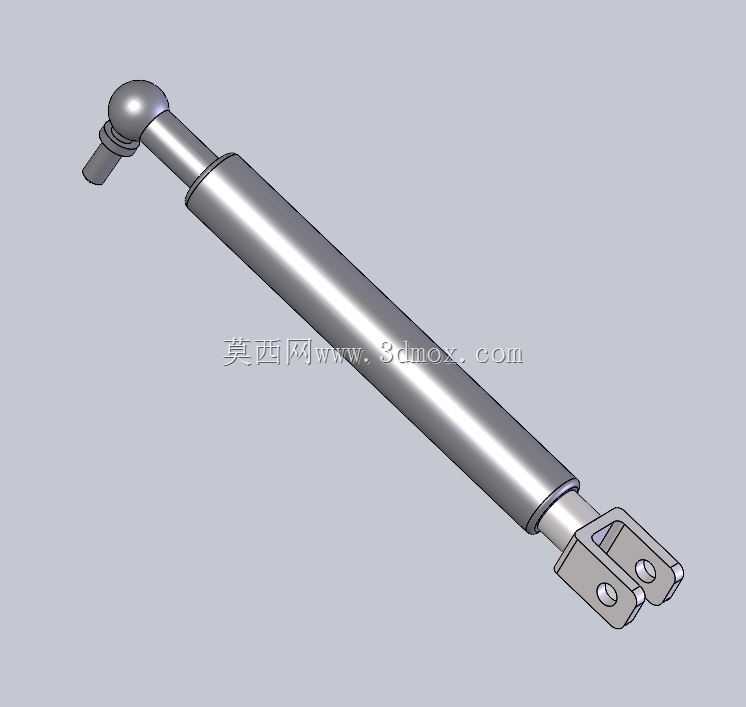

　　日常做设备结构选型时，气弹簧这类带阻尼的弹性支撑构件，往往是容易被忽略但直接影响终端操作体验的核心小件，很多工装、设备舱门、活动翻板的开合手感、悬停稳定性，全靠这类构件的参数匹配来实现。这次建模的这款气弹簧，一端采用带球头的杆端结构，另一端是双耳叉式铰接接头，整体为全金属封闭缸体搭配外露活塞杆的经典布局，和常见的两端固定铰接式气弹簧不同，球头端可以自适应一定角度的安装偏差，在安装面存在小角度加工误差、或者开合过程中连接端存在微量摆角偏移的场景下，不会出现活塞杆受侧向力导致的密封件偏磨、卡滞问题，这一点在非标设备的现场适配中实用性很强，毕竟现场安装很难做到完全和理论设计坐标零偏差。

　　从实际应用场景来看，这类气弹簧的适配范围很广，小到设备检修门的开启支撑、工装夹具的活动压头缓冲，大到自动化设备的安全防护门悬停、物流装备的翻板助力，甚至是小型专用车辆的舱盖支撑，都能看到同结构产品的身影。它的核心功能是在闭合状态下储存压缩气体的弹性势能，随着活塞杆拉出、缸体内容积变化，内部高压气体产生的反作用力会逐步释放，给活动构件提供持续的支撑力，同时缸体内部的阻尼结构会控制活塞杆的伸缩速度，避免活动构件快速开合产生撞击、夹手风险，和普通的金属螺旋弹簧相比，它的力值输出曲线更平缓，不需要额外搭配阻尼器就能实现匀速开合，而且整体安装占用空间更小，同等支撑力下的安装长度比螺旋弹簧缩短近40%，很适合安装空间受限的紧凑结构场景。

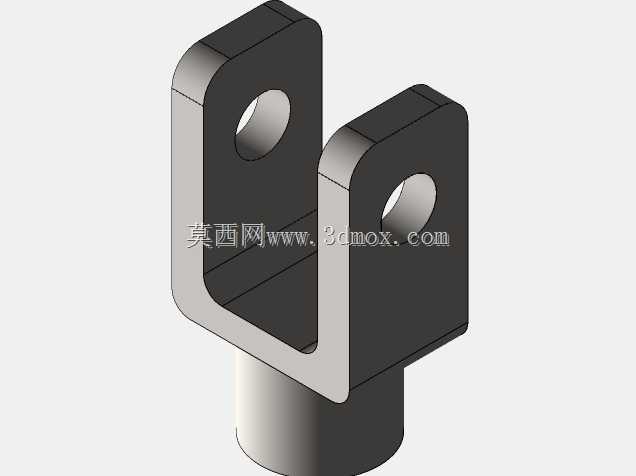

　　做这款结构的三维建模时，首先要明确的是安装边界的尺寸约束：完全闭合状态下的总长度是选型时的核心安装尺寸，要匹配活动构件闭合位置的两个铰接点中心距，完全展开后的总长度则要对应活动构件开启到最大角度时的铰接点间距，两个长度的差值就是有效行程，选型时行程必须留3-5mm的余量，不能让活塞杆走到完全伸出或者完全缩回的硬限位位置，否则长期使用会撞坏内部密封结构和端部限位件。球头端的连接尺寸要匹配对应安装座的球窝规格，保证球头卡入后能灵活转动但不会松脱，叉式端的铰接孔孔径、双耳片的间距要和配套的连接销、被支撑构件的安装耳尺寸匹配，销孔配合建议选H8/f7的间隙配合，既保证铰接转动灵活，又不会因为间隙过大产生晃动异响。

　　设计思路上，缸体部分采用薄壁无缝金属管加工，表面做硬质氧化或者镀硬铬处理，提升耐磨和防锈能力，外露的活塞杆表面粗糙度要控制在Ra0.8以下，表面镀硬铬后做抛光处理，避免表面划痕刮伤缸口的密封件导致漏气失压。内部的活塞组件要带可控的阻尼孔，根据需要的开合速度调整阻尼孔的通径，支撑力的大小则通过缸体内预充的惰性气体压力来调整，常规使用场景下的支撑力设置为被支撑构件重量的1.1-1.3倍，既保证开启时能提供足够的助力，又不会因为力值过大导致关闭时需要施加过大的操作力。还要注意的是，这类气弹簧的安装方向建议活塞杆朝下倾斜布置，让缸内的润滑脂能始终浸润缸口密封件，延长密封件的使用寿命，如果必须活塞杆朝上安装，要提前和供应商说明密封结构的特殊要求，避免长期使用后出现漏气漏油问题。

　　实际建模过程中，要把各个零件的配合公差体现出来，比如活塞杆和缸口导向套的配合、活塞和缸体内壁的配合、铰接销和叉耳孔的配合，这些配合间隙直接影响最终产品的动作顺畅度，不能只做外形的可视化建模而忽略配合关系。另外，球头端的摆动角度范围要做运动仿真验证，保证在整个开合行程中，球头的摆动角度不超过其允许的最大摆角，避免出现运动干涉拉坏球头连接结构。很多新手选型时只看支撑力和总长度，忽略接头形式和安装角度的影响，最后装上去要么卡滞要么漏气，其实只要把安装边界、运动行程、力值匹配这几个核心参数捋清楚，这类支撑构件的选型和建模都不会出大问题，毕竟它属于非常成熟的通用零部件，只要参数匹配准确，实际使用的稳定性是很可靠的。
