俄罗斯产ML180电磁吸力锁具结构设计

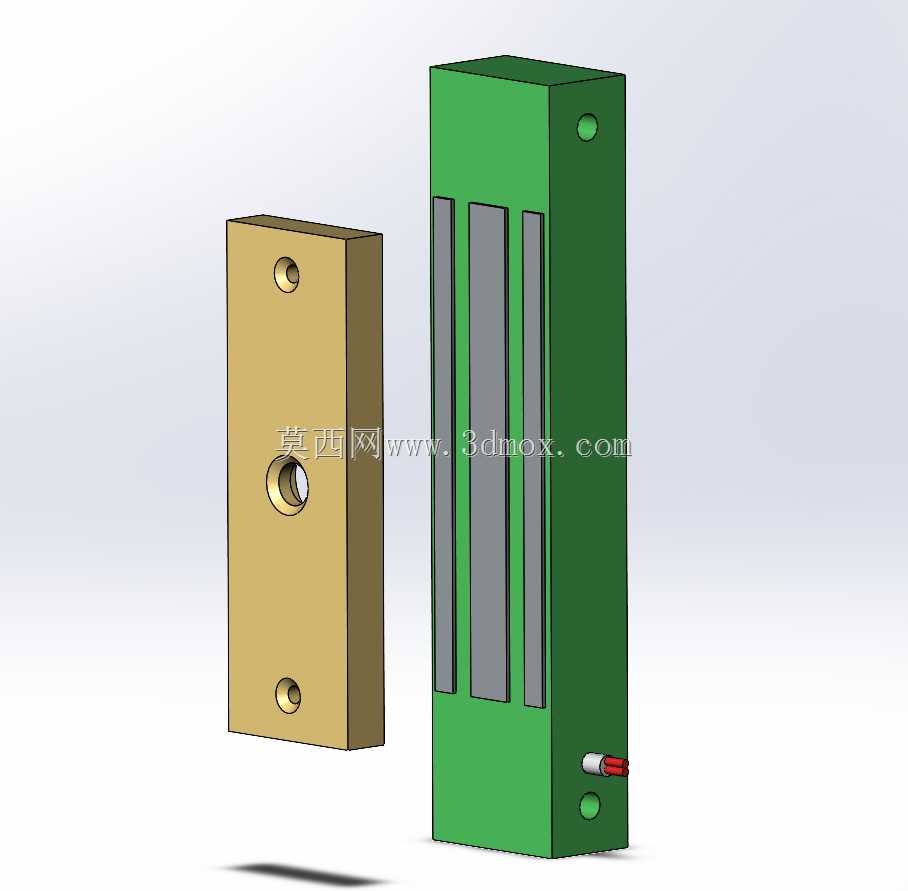

　　这款ML180电磁锁的结构设计，核心围绕安防门禁场景的可靠锁止需求展开，常见于出入口管控、工业设备舱门、特殊管制区域隔断的配套锁止环节，依靠电磁吸力实现无机械卡滞的锁合动作，相比传统机械插销锁，不存在机械磨损带来的卡滞、对位偏差问题，长期运行的故障率更低。从结构拆分来看，整套锁具分为吸合座与锁体两个独立部件，吸合座为金属加工件，表面做了防锈钝化处理，三个安装孔呈纵向排布，中间孔为沉头设计可容纳固定螺丝头部，避免螺丝突出影响吸合面贴合度，上下两个通孔用于穿设固定螺栓，可直接固定在门框或设备舱的固定侧，安装时需要保证吸合面的平面度公差控制在0.1mm以内，否则会大幅降低实际吸合拉力。

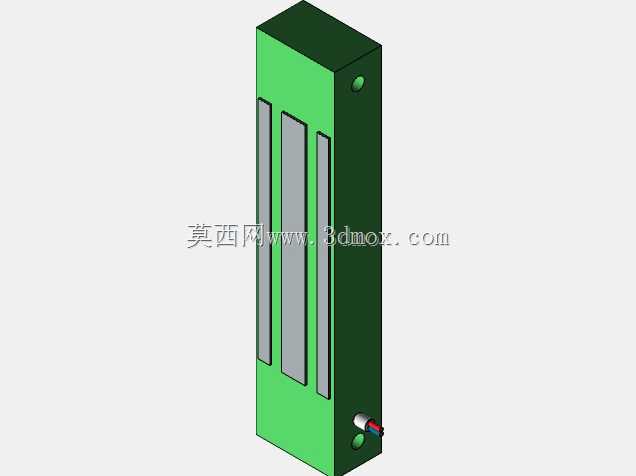

　　锁体主体为长条形矩形结构，外壳采用硬质绝缘材料包覆，内部嵌装多组纵向排布的电磁线圈与导磁条，通电后导磁条产生均匀强磁吸力，与金属吸合座紧密贴合实现锁止，断电后磁力快速消退即可开门，适配消防联动场景下的断电开门要求。锁体侧面预留了接线端口，采用侧出式接线设计，避免线材突出影响安装贴合，上下两端同样设置了固定孔位，与吸合座的孔位对应，安装时需要保证两个部件的贴合面完全平行，纵向对位偏差不超过2mm，否则会出现吸力不足、锁止不可靠的问题。设计过程中充分考虑了安装适配性，锁体整体厚度控制在常规门禁安装的预留尺寸范围内，不需要对门体做额外的开槽处理，明装即可完成固定，对于厚度较薄的防火门、金属舱门都有较好的适配性。

　　导磁条采用分段式排布设计，相比整面导磁结构，能在同等功耗下获得更均匀的吸力分布，避免边缘位置吸力不足导致的被强行撬开的风险，同时分段结构也能减少漏磁，降低对周边门禁读卡器、传感器等电子部件的磁干扰。吸合座的材质选用高导磁低碳钢，表面做镀锌处理，既保证导磁效率，又能在潮湿、多尘的工业环境下长期使用不出现锈蚀，避免锈层增大吸合面间隙导致吸力衰减。在实际选型应用中，这类磁力锁通常需要搭配门禁控制器、出门按钮、消防联动模块使用，锁体的安装边界需要注意与门铰链的距离，尽量安装在远离铰链的一侧，利用杠杆原理降低强行开门的力矩，提升锁止的安全系数。

　　建模过程中对两个部件的配合间隙做了精准还原，吸合面之间预留了0.05mm的安装调整间隙，既不会因为间隙过大损失吸力，也不会因为加工误差导致两个部件安装时出现硬摩擦。锁体外壳的边角做了小圆弧倒角处理，避免安装过程中划伤施工人员，同时也能减少外壳应力集中，提升长期使用的结构强度。接线端口位置做了防水凸台设计，适配半户外场景的安装需求，少量溅水不会渗入线圈内部造成短路故障。从结构可靠性角度出发，这款锁没有外露的活动机械部件，日常使用不需要添加润滑油维护，仅需要定期清理吸合面的灰尘、铁屑等杂物，即可保证吸力稳定，相比传统电插锁需要对位插销孔的安装要求，这款磁力锁的安装容错率更高，对于施工人员的技术要求更低，适合批量项目的快速部署。在工业设备应用场景中，这类磁力锁也可用于设备安全防护门的联锁控制，搭配安全继电器使用，当设备运行时锁体保持通电锁止，避免人员随意打开防护门触发安全事故，设备停机断电后锁体自动解锁，方便操作人员打开舱门进行维护作业。
