开放式前喷房工业喷涂作业设备结构

　　在表面处理涂装作业场景中，开放式前喷房是中小批量工件喷涂工序的核心配套设备，区别于封闭式喷涂房的全围合结构，这类前开式结构更适配尺寸偏大、转运路径复杂的工件上下料需求，常见于工程机械结构件、商用车驾驶室总成、大型钣金机柜的喷涂作业线，可在工件完成前处理工序后，直接通过前端开口送入作业区，无需预留侧方或后方的转运通道，能有效压缩涂装车间的设备排布占地空间。

　　从实际作业用途来看，该设备核心作用是在喷涂作业过程中，将过喷的漆雾、挥发的有机溶剂气溶胶控制在作业腔体内，通过两级过滤结构完成漆雾捕集后，将达标气流排出车间，避免漆雾散逸到车间其他区域影响其他工序作业环境，同时为喷涂作业人员提供稳定的单向气流作业面，减少漆雾在工件表面的二次附着，提升喷涂成膜的表面质量。设备前端的全开式开口设计，允许工件通过桁吊、地拖链等转运方式直接送入作业区，对于长度超出腔体进深的长条形工件，也可实现分段喷涂作业，适配多规格工件的柔性生产需求。

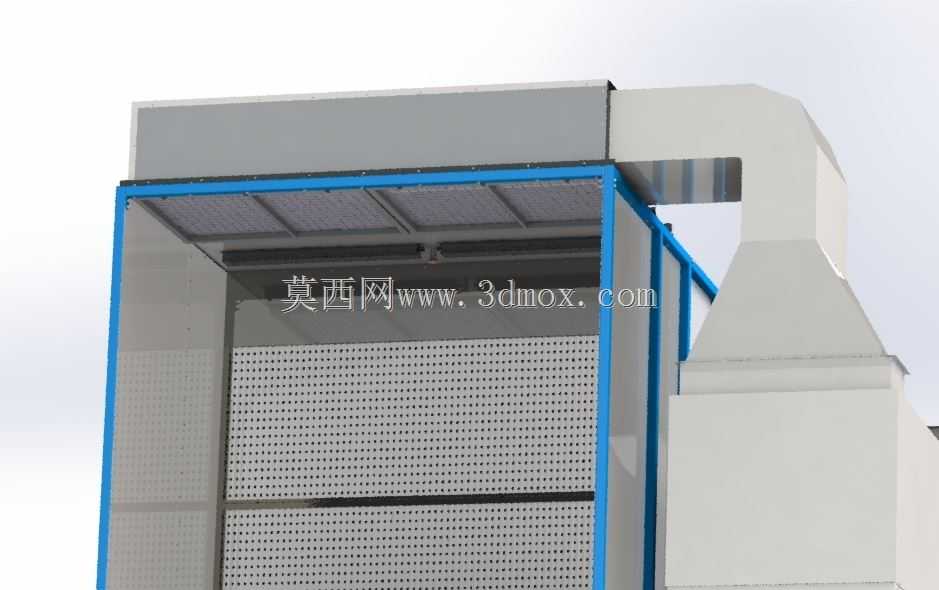

　　功能特性层面，该喷房配置了两级复合过滤结构，第一级为玻璃纤维过滤层，主要捕集喷涂过程中产生的大颗粒漆雾滴，纤维层的多孔结构可让气流顺畅通过的同时，将粘性漆雾颗粒拦截在纤维间隙中，避免大颗粒漆雾直接进入后端过滤段造成快速堵塞；第二级为迷宫式纸箱过滤结构，通过折流通道的离心作用，将随气流运动的细小漆雾颗粒甩到纸箱内壁的粘胶层上，进一步提升漆雾捕集效率，两级过滤的组合形式可在保证过滤精度的前提下，延长过滤耗材的更换周期，降低日常运维成本。设备顶部集成了送排风一体化机组，送风段可对进入腔体的气流进行均流处理，让作业面的风速保持在稳定区间，避免出现气流紊流导致的漆雾乱飞问题；排风段则通过负压作用将腔体内的含漆雾气流抽入过滤段，保证作业开口处始终保持向内的微负压状态，防止漆雾从开口处外溢。

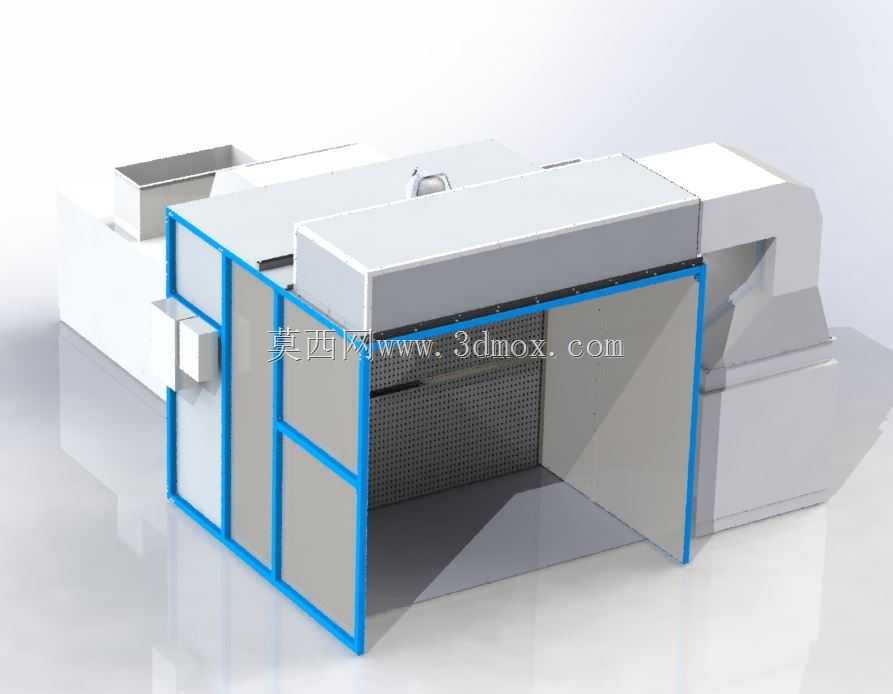

　　设计思路上，该结构采用模块化框架拼接形式，主体支撑框架采用标准工业铝型材搭建，所有连接节点均采用标准紧固件锁紧，无需现场焊接作业，可根据车间实际场地情况调整组装位置，后期如果需要搬迁或调整作业尺寸，也可通过拆解框架重新拼接实现。腔体侧壁采用夹心彩钢板拼装，板材表面光滑不积漆，日常清理维护时只需用稀释剂擦拭表面即可去除附着的漆渣，侧壁上预留的检修门可方便运维人员进入设备内部更换过滤耗材、检查风机运行状态。前端的对开式作业门可根据工件尺寸调整开启角度，喷涂小尺寸工件时可将门扇部分关闭，减少开口面积提升排风效率，喷涂大尺寸工件时可将门扇完全打开，预留足够的工件进出空间。

　　外形尺寸与安装边界方面，该喷房的主体作业腔体尺寸为300030003000mm，可容纳最大外廓尺寸280028002800mm的工件完成全表面喷涂作业，安装时需要在设备顶部预留不小于500mm的检修空间，用于送风管道连接和风机电机的日常维护；设备后侧需要预留800mm的过滤段更换空间，方便运维人员定期更换两级过滤耗材；地面安装时需要保证基础平面的水平度误差不超过2mm/m，避免框架组装后出现门扇密封不严、气流泄漏的问题。设备的排风管道需要连接到车间的集中废气处理系统，若车间无集中处理系统，也可在排风出口处加装活性炭吸附模块，对排出气流中的有机挥发物进行处理后再外排，满足环保排放要求。

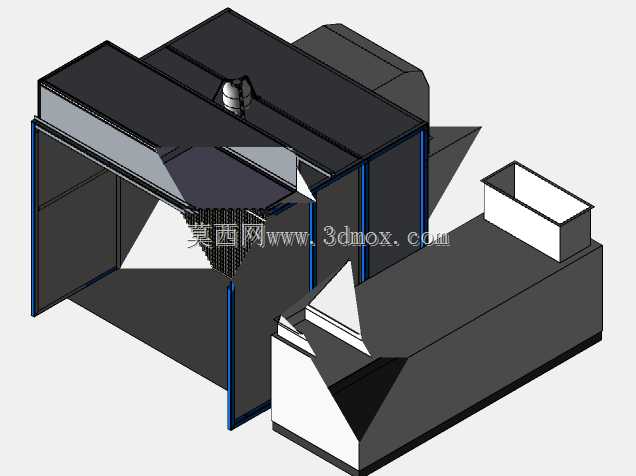

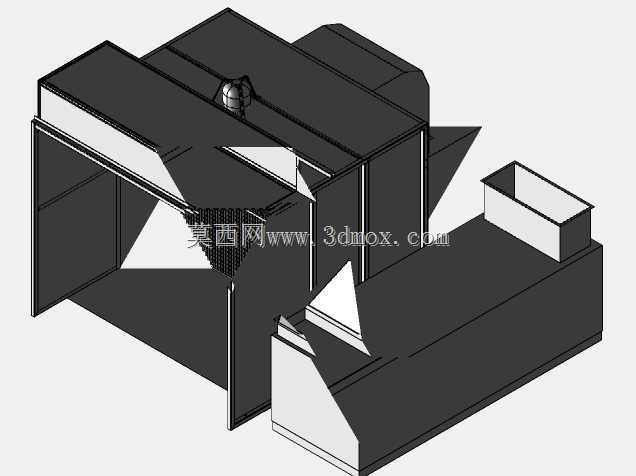

　　从结构建模的细节来看，该模型完整还原了喷房的框架连接节点、过滤段的安装位置、送风机组的集成结构、门扇的铰接结构，所有部件的装配关系均按照实际生产中的装配逻辑搭建，可直接用于涂装生产线的布局规划、设备结构改进参考，也可用于涂装作业人员的操作培训演示，帮助相关人员快速理解开放式前喷房的结构组成与作业原理。在实际选型应用中，可根据待喷涂工件的最大尺寸调整腔体的长宽高参数，对应调整送排风机组的风量参数，保证作业面的风速始终控制在0.3-0.5m/s的合理区间，兼顾漆雾捕集效果与运行能耗。
