电力驱动手推式商用清洁扫地设备结构

　　这类电动清扫设备主要面向商超地下停车场、工业生产车间通道、园区硬质铺装路面、展馆外围步行区等场景的日常保洁作业，替代传统人工持扫帚清扫的低效模式，可同步完成地面浮尘、碎屑、落叶、小颗粒生产废料的收拢与收集作业，作业过程无尾气排放，噪音控制在室内场景可接受区间，适配对环境友好度有要求的封闭半封闭保洁场景。

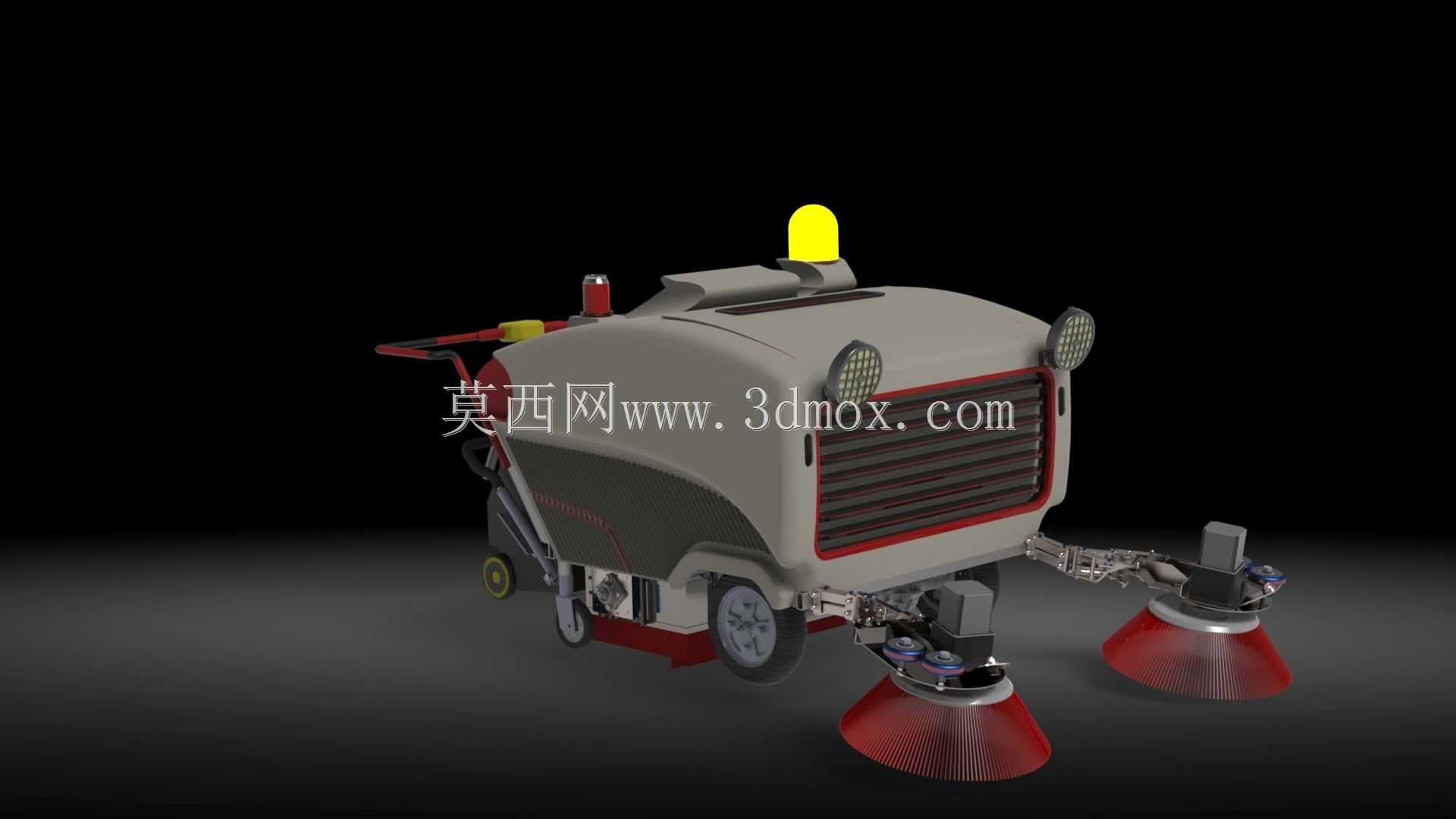

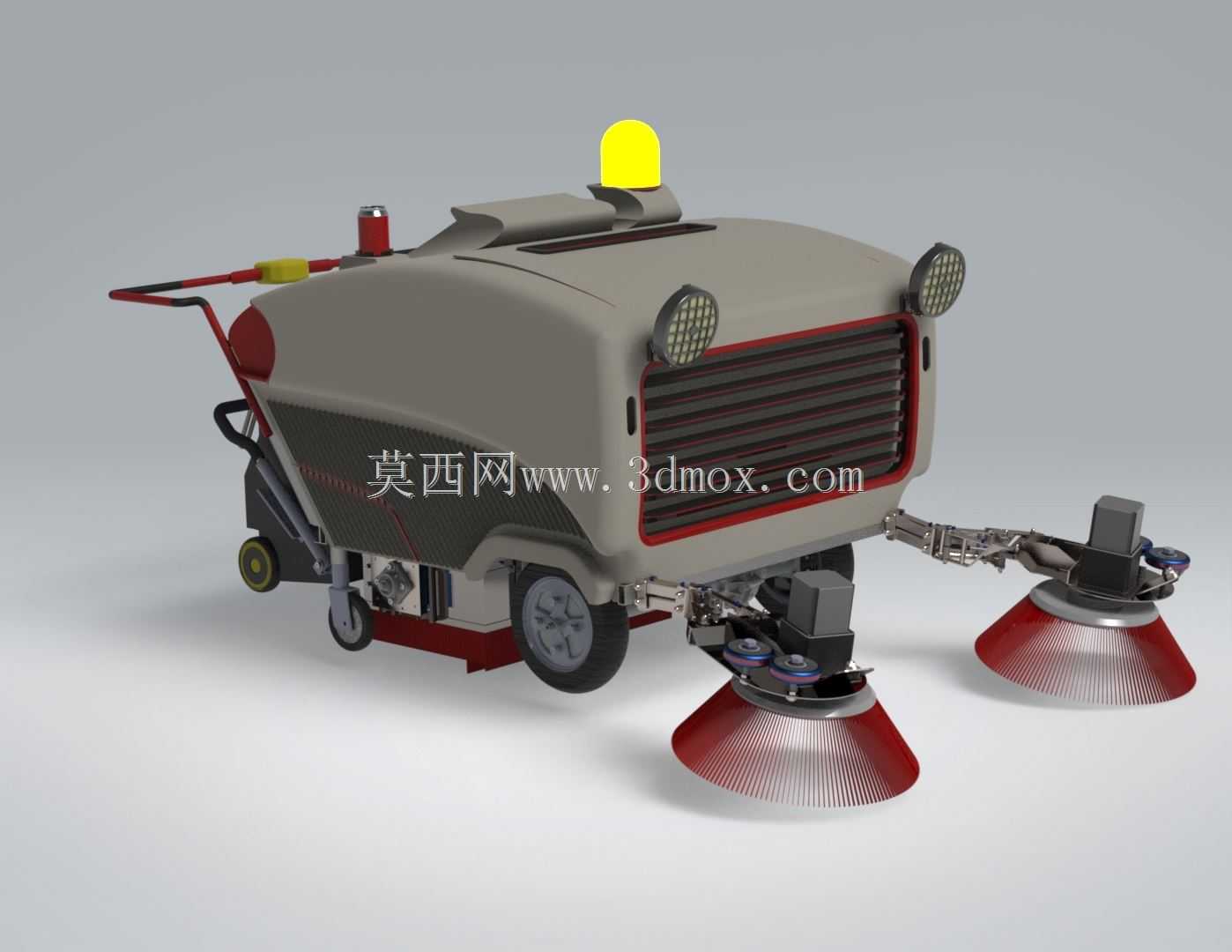

　　整机采用手推辅助自走的结构逻辑，前部对称布置两组可独立浮动的盘式清扫刷，刷盘铰接点设置有限位结构，可随地面起伏自适应调整贴地压力，遇到5mm以内的地面高差、地砖接缝、轻微坡度时不会出现刷盘悬空漏扫或者过度磨损刷毛的问题；刷盘的旋转动力由独立的小型驱动单元传递，两组刷盘向内对转，可将前方散落的杂物向中部收拢，送入设备中部的垃圾收集仓入口，避免清扫过程中杂物被刷盘打飞造成二次污染。

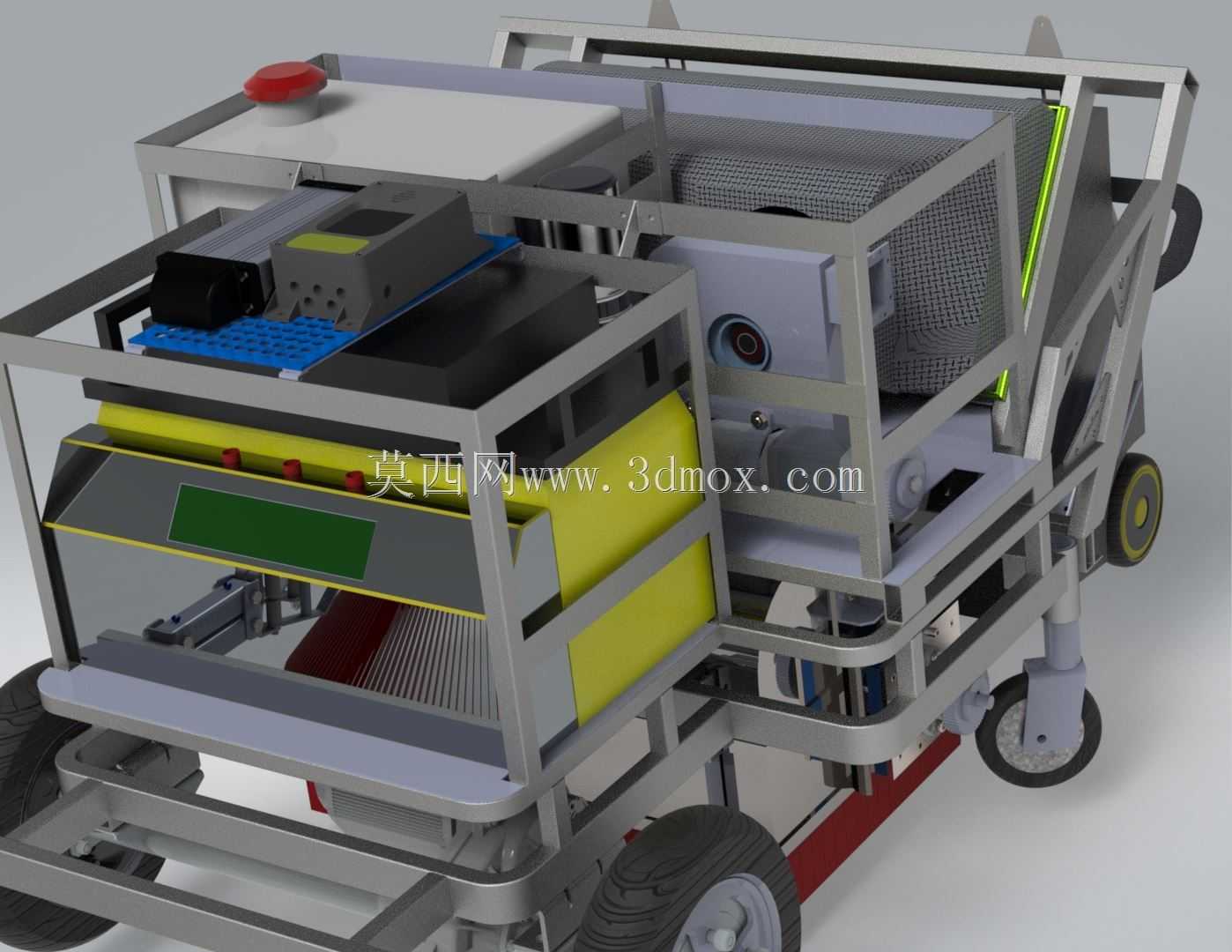

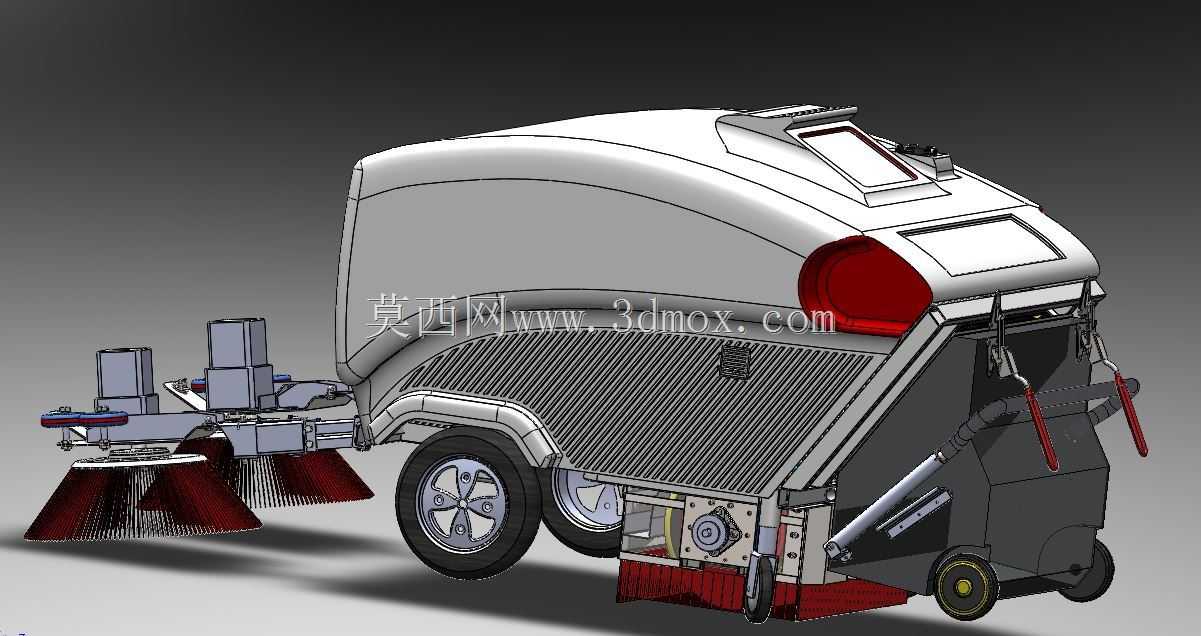

　　行走轮系采用前定向轮后驱动轮的布局，后部驱动轮集成减速传动结构，匹配设备整体行进速度与刷盘线速度的参数匹配，避免出现刷盘转速过快甩飞垃圾、或者转速过慢清扫不彻底的问题；前部的万向定向轮设置有高度调节机构，可根据刷毛的磨损程度调整整机前部离地高度，始终保证刷盘刷毛与地面的接触长度处于合理区间，延长刷毛的更换周期。设备上部壳体采用一体化滚塑成型结构，内部预留电池仓、电控元件安装位、垃圾收集仓的容纳空间，壳体上部设置有安全警示灯安装位，在地下停车场、车间通道等有作业车辆通行的场景下，可通过频闪警示提醒周边人员避让；操作扶手设置在设备后部，高度适配成年人站立操作的人机工程尺寸，扶手上集成行走控制、刷盘启停、振尘控制的操作按键，操作人员无需弯腰即可完成所有作业操作。

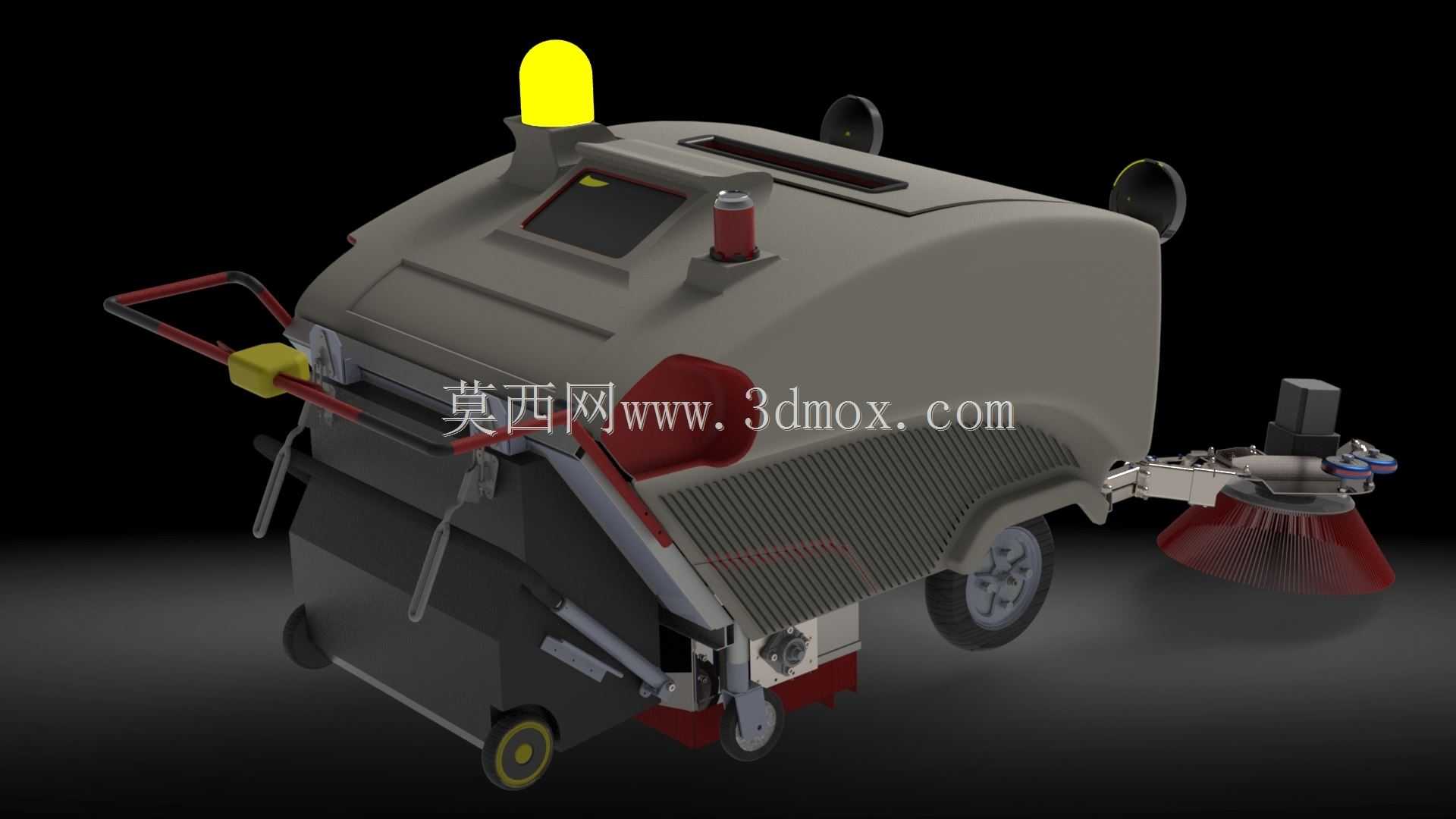

　　设备顶部的警示灯采用快拆安装结构，接线预留防水接插件，后期维护更换无需拆解整机壳体；前部两侧设置有照明组件，适配光线不足的地下停车场、夜间园区作业的照明需求。垃圾收集仓采用抽拉式结构，设置在设备中部轮系之间的空间，仓体入口设置有挡尘胶条，避免清扫过程中浮尘从仓体缝隙溢出，仓体容量匹配常规保洁场景下1.5-2小时的作业垃圾收纳需求，抽拉位置设置有密封结构，倾倒垃圾时无需借助额外工具即可完成仓体拆卸与复位。

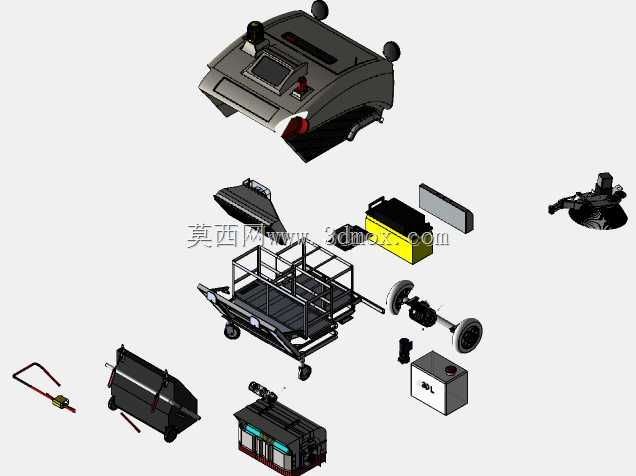

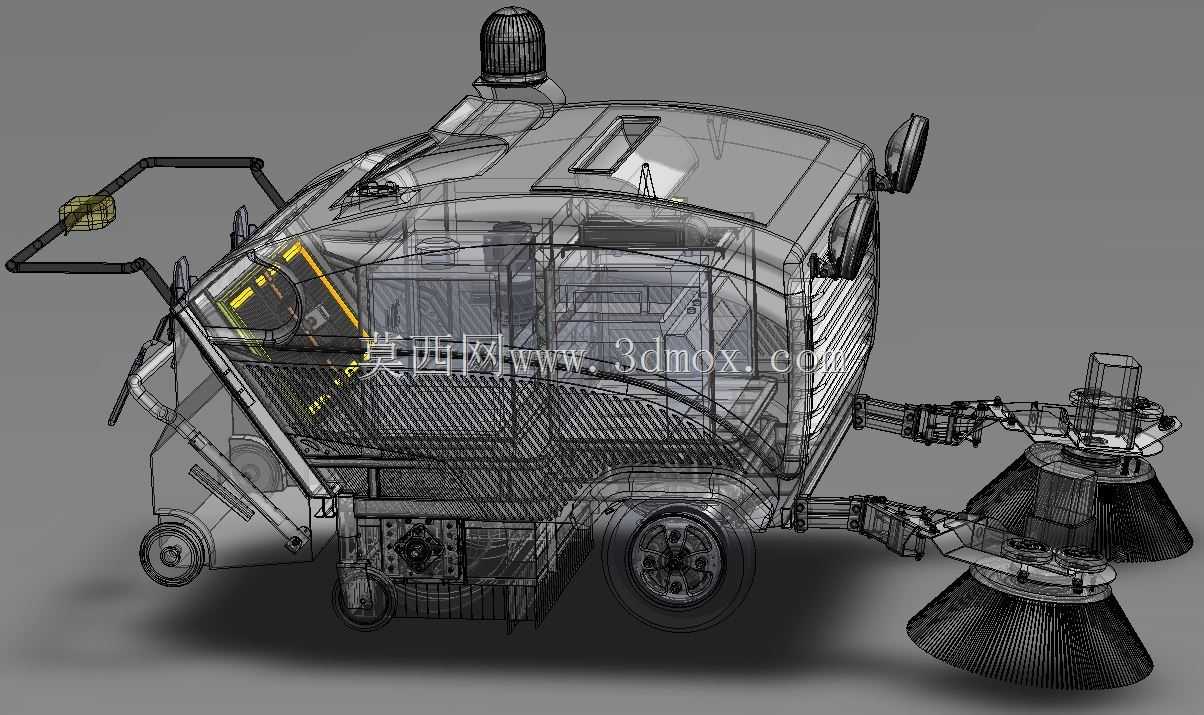

　　建模过程中对刷盘的浮动行程做了明确的边界限定，左右刷盘的最大外摆距离不超出整机宽度的15%，保证设备在狭窄通道、货架间隙作业时不会出现刷盘刮蹭周边物体的问题；整机的重心布置在驱动轮轴靠前100mm的位置，保证手推操作时扶手处的下压力处于舒适区间，操作人员无需施加过大的力量即可控制设备行进方向，长时间作业不会出现过度疲劳的问题。壳体侧面预留有检修口位置，对应内部电池、电控板的安装位置，日常检修时无需拆解整个壳体，仅需打开对应检修盖板即可完成易损件更换与线路检查；刷盘的驱动电机安装位设置有减震缓冲垫，可吸收刷盘接触地面不平整时产生的震动，避免震动传递到壳体与扶手位置影响操作体验。

　　设备底部设置有主滚刷的安装预留位，可根据作业场景需求选配滚刷模块，实现对地面粘附性杂物的清扫，滚刷与前部盘刷的动力传递预留了传动接口，无需改动主传动结构即可完成模块加装。整机的外壳边角全部做圆角过渡处理，避免作业过程中刮蹭墙面、货架或者过往人员，所有外露的紧固件都采用沉头安装结构，外表面无突出的尖锐结构，符合商用清洁设备的安全设计要求。
