工业多柜体组合式电气控制配电柜

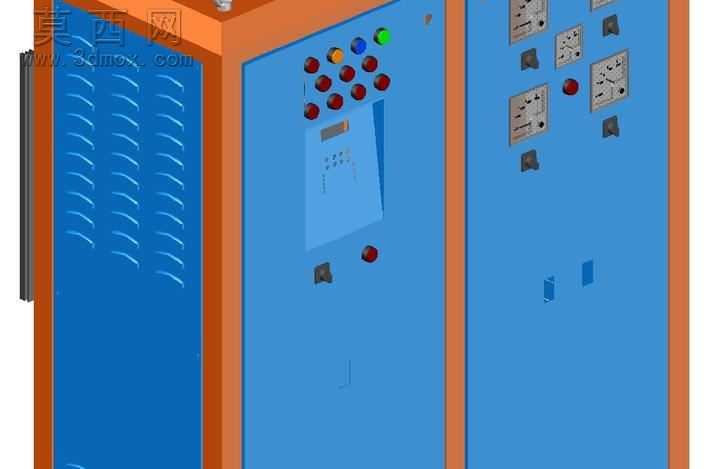

本作品采用三维参数化建模方式完成整套多柜体组合式电气配电柜的全结构设计，建模过程中严格遵循工业电控柜体的通用尺寸规范，对柜体的框架结构、门板结构、操作界面布局、内部安装预留空间都做了精准的尺寸约束。模型整体采用多柜体并排拼接的结构形式，柜体主框架采用橘橙色的金属型材材质，门板采用哑光蓝色金属烤漆材质，两种材质的色彩对比清晰，既还原了工业现场配电柜的真实视觉效果，也通过色彩区分强化了柜体结构的层次感。建模时对门板上的各类操作元件做了精细化还原，包括不同颜色的控制按钮、多组指针式仪表、旋钮开关、急停按钮、观察窗等元件，每个元件都按照真实工业元件的比例进行建模，按钮的红、绿、黄、橙等色彩区分明确，对应不同的功能控制逻辑，仪表的表盘刻度、指针结构都做了细节刻画，保证模型的写实度。柜体侧面设计了竖向排布的散热格栅结构，格栅的间距、凸起弧度都按照散热需求做了合理设计，既保证柜体内部电气元件的通风散热效果，也兼顾了柜体外观的整体性。门板与框架的连接结构、柜体底部的安装固定结构都做了完整的结构表达，预留了内部电气元件安装的导轨位置、走线空间，符合实际配电柜的生产装配逻辑。渲染阶段采用工业场景常用的均匀布光方式，避免过度反光影响结构展示，哑光材质的粗糙度参数调整到符合真实金属烤漆的质感，按钮、仪表等元件的局部高光处理自然，整体渲染效果清晰展现柜体的外观结构、元件布局和材质特征，可用于工业电控方案展示、柜体结构设计参考、教学演示等场景。
