带NBR橡胶嵌件的爪形弹性联轴器结构

　　在中小功率传动系统的轴系对接场景中，这类带橡胶嵌件的爪形联轴器是应用频次极高的挠性传动部件，常见于泵组、小型电机驱动单元、轻工输送设备的动力输出端与负载端的连接工位，主要作用是补偿两对接轴之间存在的少量径向、角向与轴向偏差，同时吸收传动过程中的冲击振动，避免刚性对接带来的轴系应力集中、轴承过早磨损等问题。

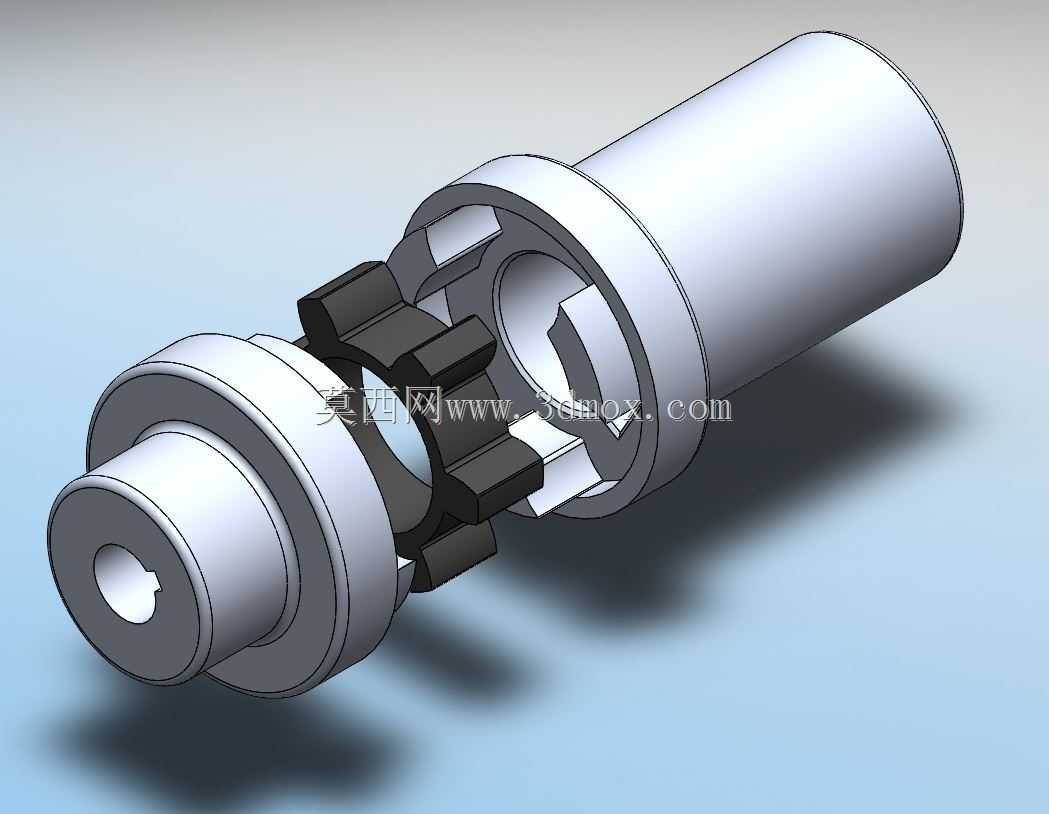

　　从结构设计逻辑来看，该联轴器采用对称分体式爪盘结构，两个金属爪盘分别加工有三爪形啮合凸台，中间嵌套的黑色NBR橡胶嵌件为核心缓冲元件，橡胶件的外形与两侧爪盘的爪形凹槽完全匹配，装配后金属爪盘不直接接触，所有传动扭矩均通过橡胶嵌件传递，这种设计既保留了爪式联轴器结构紧凑、拆装方便的优势，又通过橡胶材料的弹性变形能力实现了挠性补偿与减震功能。设计过程中，爪盘的爪部采用圆弧过渡结构，避免应力集中导致的爪部断裂，同时橡胶嵌件的邵氏硬度控制在合理区间，兼顾扭矩传递能力与缓冲变形量，既不会因为硬度过高失去减震效果，也不会因为硬度过低导致传动滞后、扭转角过大影响传动精度。

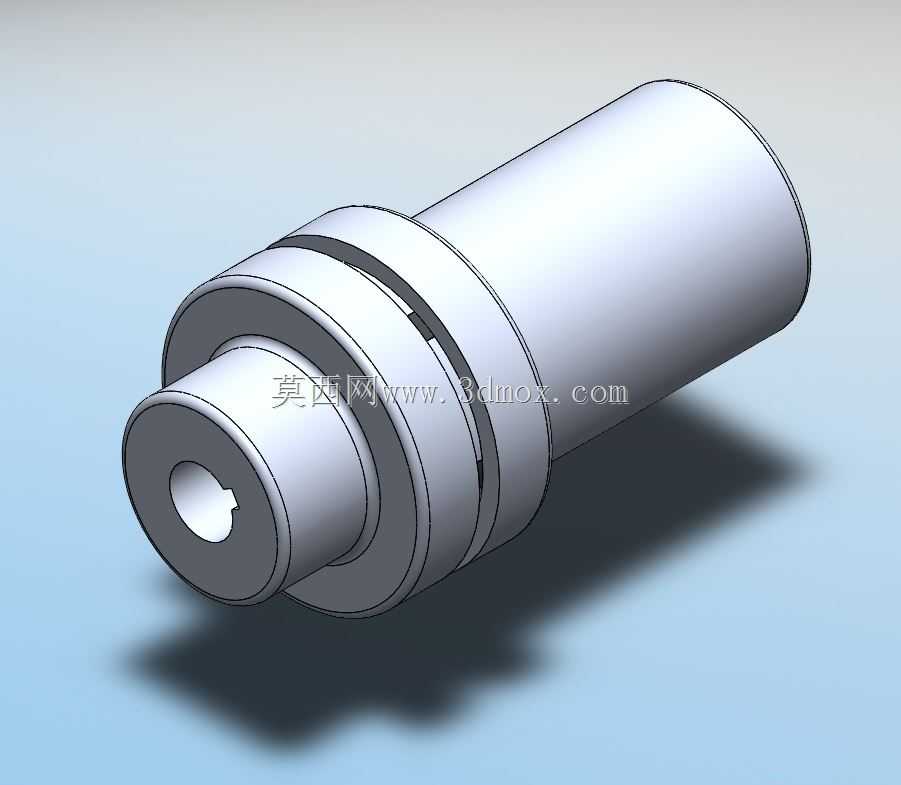

　　尺寸与安装边界方面，该联轴器适配轴径为9mm的对接轴，其中一侧轴端加工有5mm规格的键槽，采用平键连接实现周向固定，避免轴与联轴器毂之间出现打滑；中间橡胶嵌件的外径为19mm，整体装配后轴向总长度可根据对接轴的伸入长度调整，安装时无需移动两侧的动力端与负载端设备，只需将两个爪盘分别固定在两根轴的轴端，再将橡胶嵌件卡入爪盘间隙即可完成装配，后期维护更换橡胶嵌件时也无需拆解整个轴系，大幅降低了现场运维的工作量。

　　实际工况应用中，这类联轴器的额定扭矩适配范围覆盖多数小型传动设备的需求，NBR橡胶材质的嵌件具备较好的耐油、耐磨性能，可适应常规工业车间的油污环境，正常工况下橡胶嵌件的使用寿命可满足长期运行要求，当出现橡胶老化、爪部磨损时可单独更换嵌件，无需更换整个金属爪盘，有效降低了设备的运维成本。不同于刚性联轴器对轴对中精度的严苛要求，该爪形弹性联轴器允许两轴存在不超过1mm的径向偏移、不超过1°的角向偏移，可抵消设备安装过程中存在的少量对中误差，也能吸收设备运行过程中因轴承游隙、机架轻微变形带来的轴系位移，避免额外的附加载荷传递到电机或泵的轴承位，延长核心动力部件的使用寿命。

　　建模过程中，爪盘的金属部分采用回转体拉伸结合切除特征完成主体结构，爪部的啮合面通过放样特征保证与橡胶嵌件的贴合精度，键槽特征严格按照平键连接的标准公差尺寸设计，确保装配时平键可顺利装入；橡胶嵌件部分采用与爪盘凹槽互补的曲面造型，边缘做圆角处理避免装配时割伤橡胶，整体模型的装配关系完全还原实际装配逻辑，可直接用于装配干涉检查、工况模拟仿真，也可作为设备选型时的尺寸参考依据，帮助结构设计人员快速完成轴系布局的空间校核，避免出现安装空间不足、轴伸长度不匹配等设计问题。
