150毫米量程精度0.02毫米机械式游标卡尺

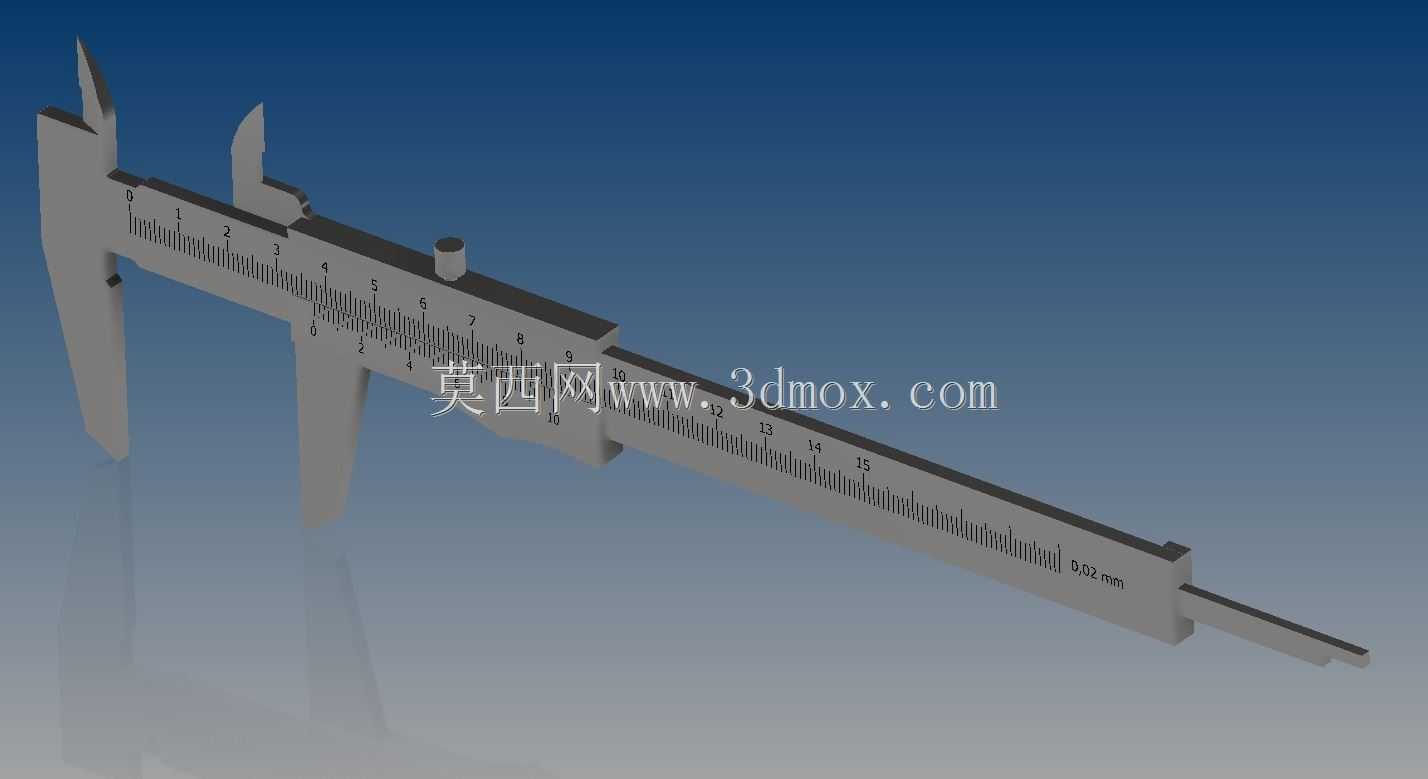

　　这款机械式游标卡尺的三维建模过程，完全围绕机加工现场的实际使用需求展开，没有做任何脱离实际工况的冗余设计。首先从测量功能的覆盖维度来看，它整合了外尺寸测量、内孔尺寸测量、深度尺寸测量三类最常用的检测功能，对应卡尺结构上的三组测量爪：外侧的下量爪用于检测工件外圆、长宽、厚度等外轮廓尺寸，内侧的上量爪用于检测孔径、槽宽等内轮廓尺寸，尾部延伸的深度测杆则可以直接测量盲孔深度、台阶高度差，单把工具就能覆盖普通金工车间80%以上的常规尺寸检测需求，不需要频繁更换测量工具，能有效减少一线检验人员、机床操作人员的工具切换时间。

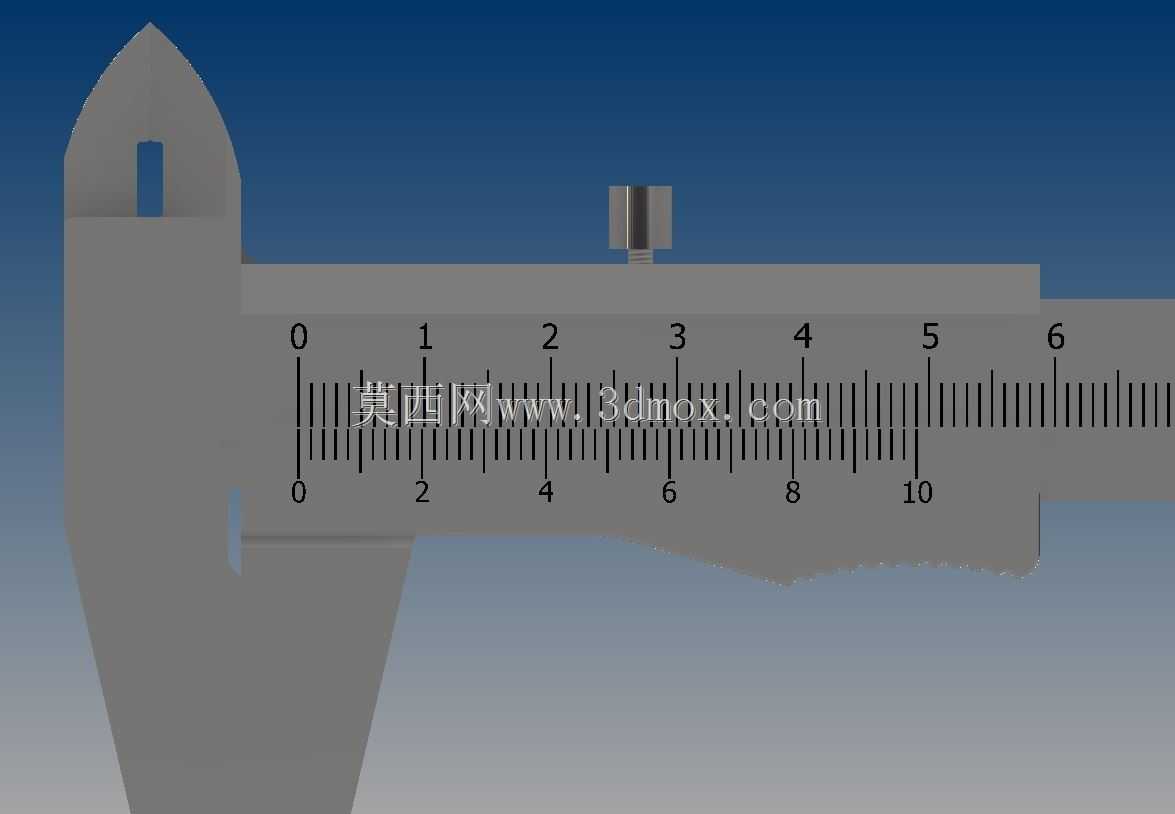

　　从结构设计的细节逻辑来看，尺身的刻度排布完全遵循机械式游标卡尺的读数原理，主尺刻度按毫米间隔均匀排布，游标尺的刻度差对应0.02毫米的读数精度，这个精度等级刚好适配普通车铣刨磨加工的常规公差检测要求，既不会因为精度过高导致读数难度提升、制造成本浪费，也不会因为精度不足无法满足IT7-IT10级公差的检测需求。尺身与滑动游框的配合间隙做了严格的约束，建模时特意预留了符合量具行业标准的滑动配合公差，既保证游框能沿尺身顺畅滑动无卡滞，又不会出现晃动导致的测量误差，游框上的锁紧装置结构也做了完整还原，拧紧锁紧螺钉后可以固定游框位置，方便在难以直接读数的工位完成测量后，取出卡尺读取数值，避免移动过程中尺框错位带来的读数偏差。

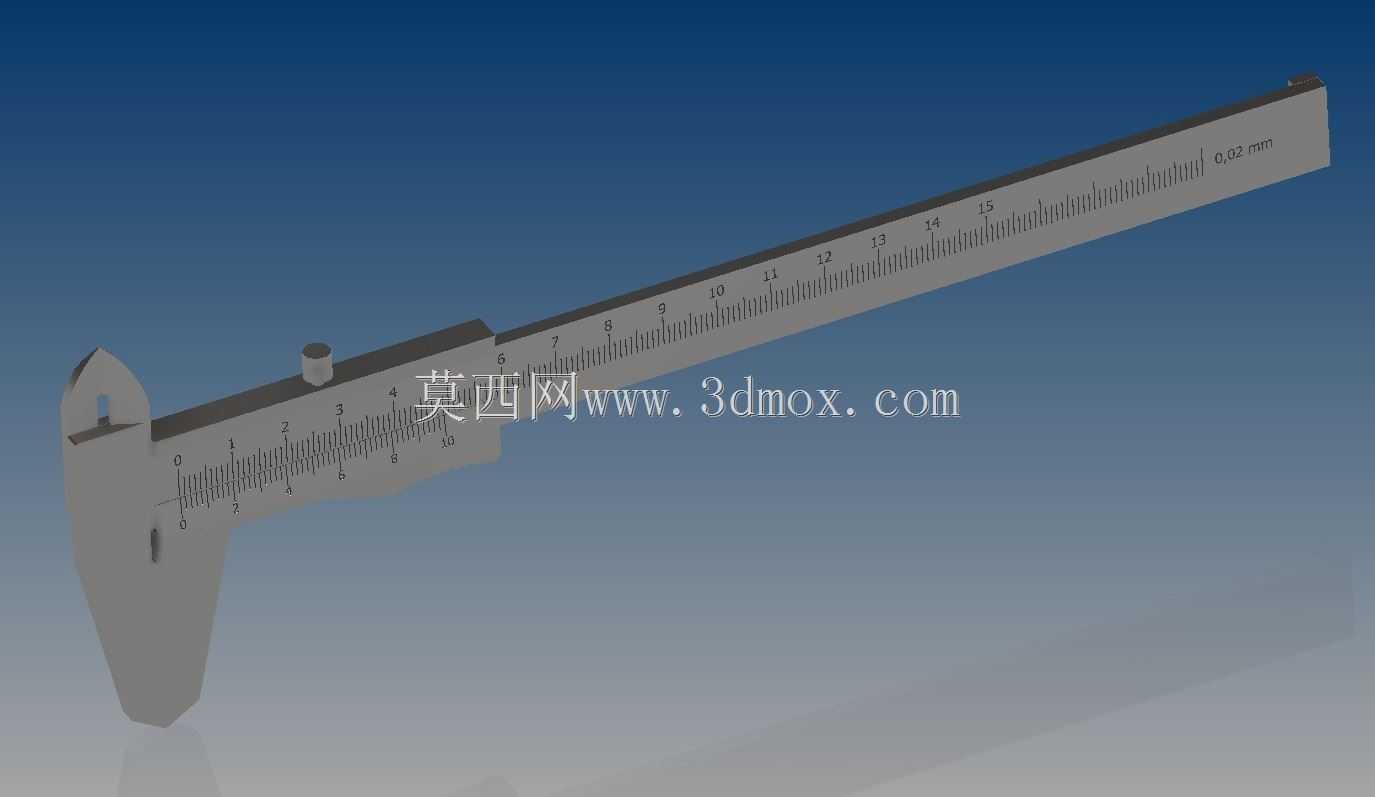

　　从外形尺寸与使用边界来看，这款卡尺的总测量量程为150毫米，整体长度控制在230毫米左右，属于便携型的随身量具，不管是操作人员放在工作服口袋里，还是放在机床旁的工具盒内都不会占用过多空间，适合小型加工件的日常巡检、工序间尺寸抽检使用。量爪的测量面做了平齐度的结构约束，建模时保证两个外测量爪贴合时零位刻度完全对齐，不存在测量面错位、间隙不均的问题，内测量爪的刃口形状也做了优化，测量小孔径时不会因为量爪厚度过大无法伸入孔内，深度测杆的端面与尺身端面保持齐平，测量深度时不会因为测杆歪斜导致测量值偏大。

　　在实际的行业应用场景中，这类机械式游标卡尺是机械加工、五金制造、模具维修、设备装配等领域的基础标配量具，和数显卡尺相比，它没有电子元器件，不存在电池亏电、芯片受潮损坏、磁场干扰读数失准的问题，在车间多油污、多切削液、存在电磁干扰的复杂工况下可靠性更强，哪怕表面沾有少量油污铁屑，只要擦拭干净测量面就能正常使用，对使用环境的要求极低。建模过程中对每一处结构的还原都参考了实际量产卡尺的结构参数，比如尺身的厚度、游框的握持宽度、量爪的开合角度，都符合人体工程学的握持要求，长时间手持测量也不会出现硌手、滑动不顺的问题，甚至连尺身上刻度的蚀刻深度、游框上的防滑纹路都做了对应还原，完全可以作为量具类产品结构设计、教学演示、虚拟装配场景的三维模型使用，帮助设计人员直观理解游标卡尺的工作原理与结构组成，也能用于虚拟实训场景中模拟测量操作的流程。
