可调节长管材型材转运支撑推车

　　在金属加工、钢结构预制、管道安装类车间的日常物料周转环节，长尺寸管材、型材的转运与临时支撑一直是工位物流的痛点——常规平板转运车堆放长料易出现滑落、剐蹭，固定高度的支撑架无法适配不同作业面的接料需求，零散堆放的型材还会占用通道空间，带来磕碰安全隐患。这款可调式管材型材推车，正是针对6米以内长尺寸金属型材、管材的车间内转运、工位旁临时支撑存放需求设计的工位辅助器具。从结构设计逻辑来看，整车采用分体式三角支撑底座搭配横向连接梁的框架结构，两个独立的三角支撑单元底部通过两根平行的横向方管梁连接，既保证了整体框架的抗扭刚度，避免长料放置后出现框架侧弯变形，又能通过横向梁上的调节锁止结构改变两个支撑单元的间距，适配不同长度的物料放置需求。

　　支撑立柱采用方管套接的伸缩结构，配合带锁止手柄的快拆锁紧机构，无需额外工具即可快速调整支撑高度，支撑顶部的V型托头采用开口朝上的V型结构，能自动对圆柱形管材、矩形型材进行对中限位，防止物料滚动滑落，托头边缘做了圆弧倒角处理，避免划伤管材表面的防腐涂层或加工面。底座的三角支撑结构采用斜撑方管与主立柱焊接成型，每个三角支撑单元底部配置两个万向脚轮，脚轮安装位置避开支撑受力的正下方，将竖向载荷直接传递到主立柱与地面接触的支撑脚位置，减少脚轮的长期承压载荷，延长脚轮使用寿命，同时三角支撑的外伸支脚能保证整车在放置单侧偏重的型材时不会出现侧翻，横向连接梁上额外设置的锁扣可以在调节完支撑间距后快速锁止，防止转运过程中支撑单元移位。

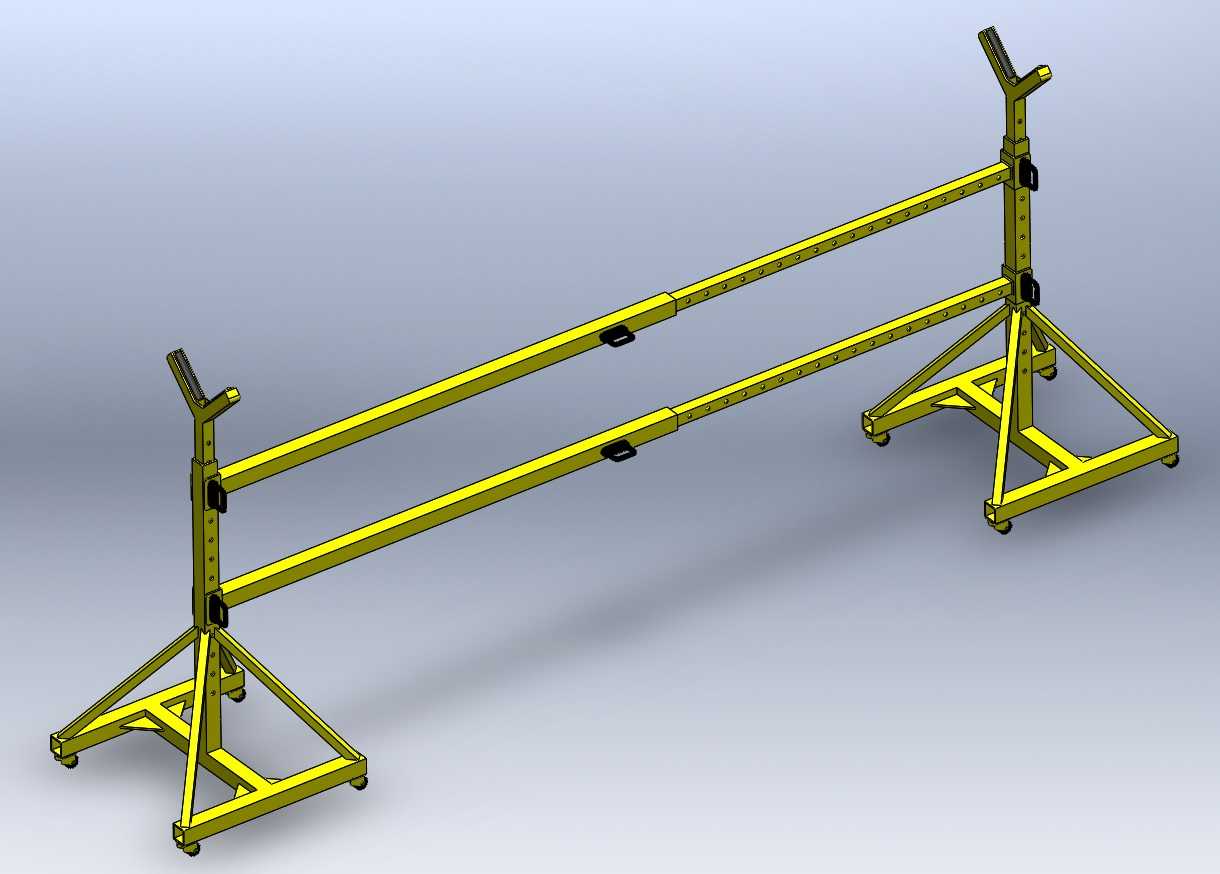

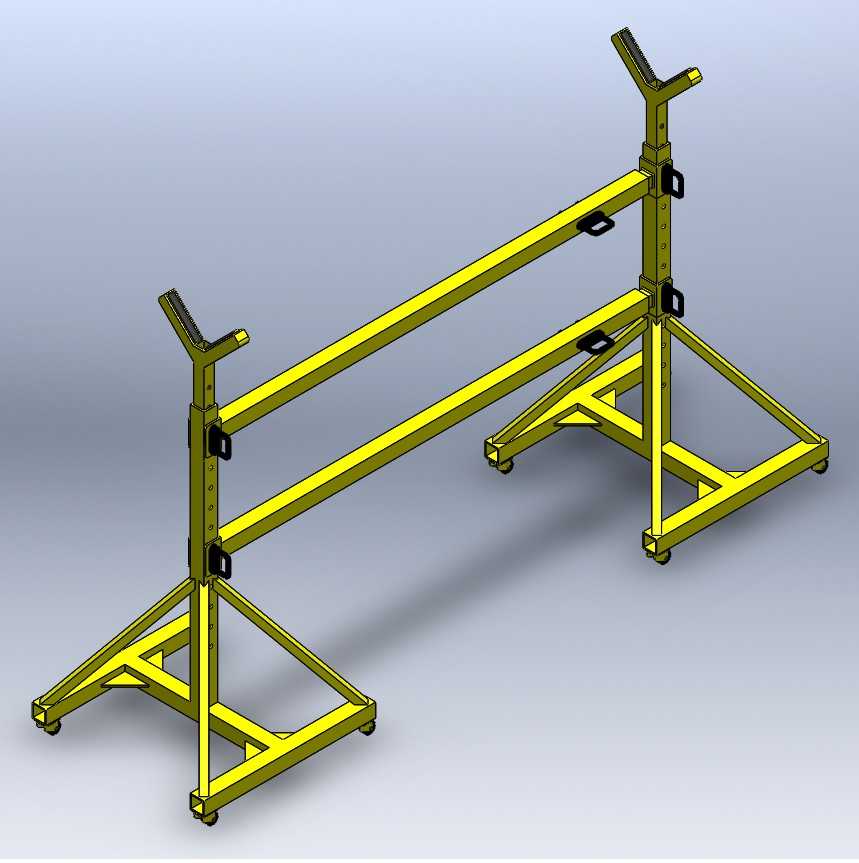

　　从实际使用场景来看，这款推车既可以作为切割工位的接料架，在锯床、型材切割机下料时承接切割完成的长料，调整支撑高度与切割机出料平台齐平，减少工人抬料的劳动强度；也可以作为焊接工位的临时支撑架，放置待组焊的长管材、型材，调整到合适的作业高度，避免工人长期弯腰作业；还能直接作为转运车，将下料完成的整批长料从下料区转运到机加工、焊接工位，省去二次搬运的工序。尺寸边界方面，这款推车的最小支撑长度为1365毫米，最大支撑长度可拓展至2265毫米，支撑高度可根据作业需求在一定范围内无级调节，适配从地面堆放高度到常规作业平台高度的不同接料需求，整体框架采用标准方管焊接成型，所有受力焊缝均采用满焊工艺，焊后做抛丸除锈与喷塑处理，能适应车间内的油污、粉尘环境，长期使用不会出现锈蚀掉漆的问题。

　　在设计细节上，锁止手柄采用偏心轮锁紧结构，扳动手柄即可完成套管的锁止与松开，调节动作单手即可完成，不需要借助扳手等额外工具；V型托头与立柱顶部采用螺栓连接，磨损后可以快速更换，不需要整体更换支撑立柱；脚轮采用带刹车的聚氨酯万向轮，在作为固定支撑架使用时可以踩下刹车锁定轮子，避免推车受力移位，转运时松开刹车即可灵活推行，聚氨酯轮面不会划伤车间环氧地坪，推行时的噪音也远小于铸铁脚轮。相较于传统的固定式型材架，这款可调推车的核心优势在于适配性强，不需要针对不同长度、不同作业高度的物料配置多种规格的支撑架，一台设备即可覆盖车间内大部分长尺寸型材、管材的临时存放与短距离转运需求，减少工位辅助器具的配置数量，释放车间的存放空间。在结构强度校核层面，主立柱采用壁厚不低于2mm的方管制作，横向连接梁采用同规格方管，斜撑采用稍薄规格的方管即可满足受力需求，整车额定承载可满足常规车间型材转运的载荷要求，不会出现过载变形的问题；支撑单元的间距调节行程覆盖了从短料接料到长料支撑的常用范围，不需要额外加装延长结构即可满足大部分作业场景的使用需求。
