单立柱式多晶硅光伏板阵列支撑结构

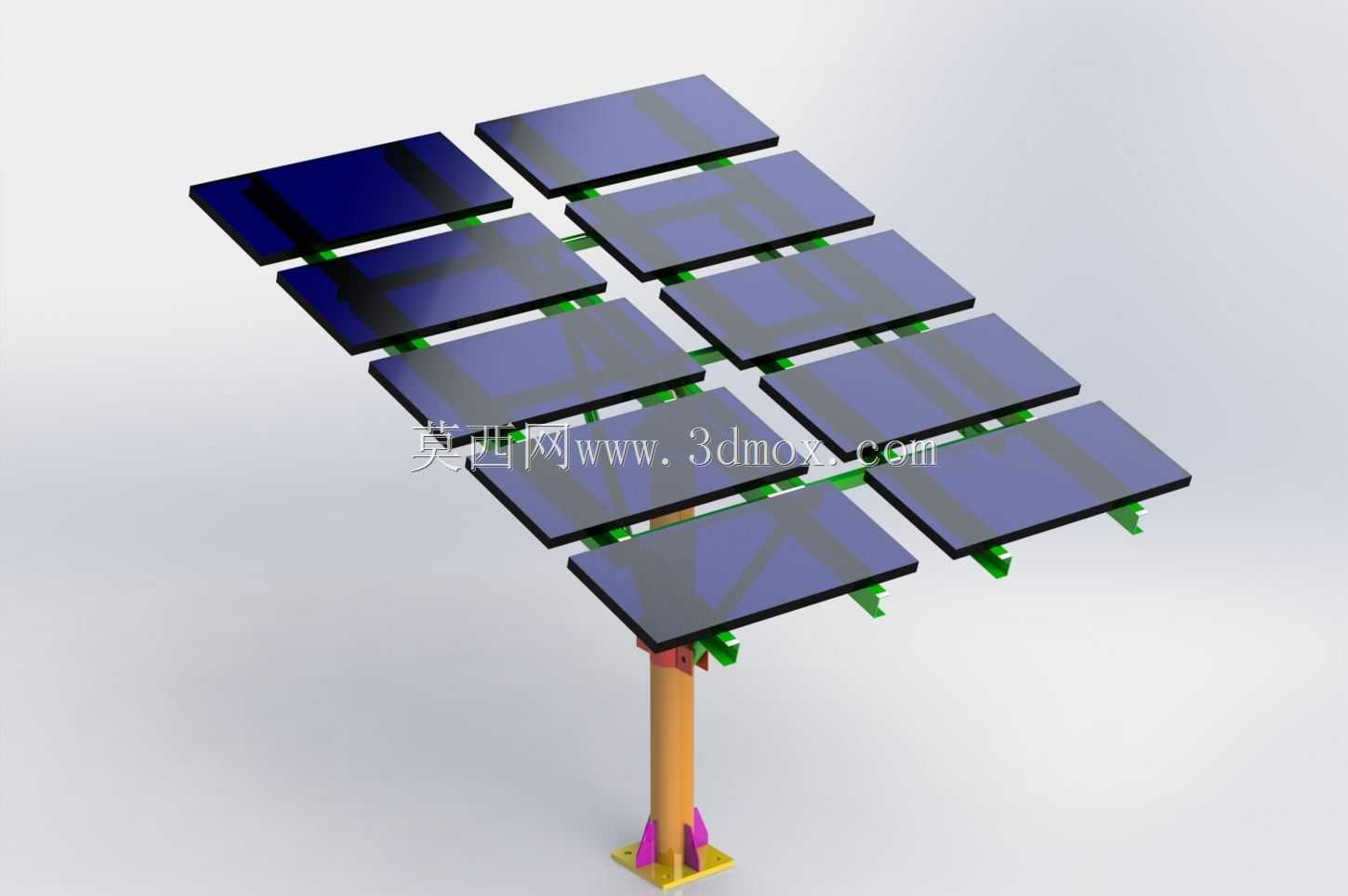

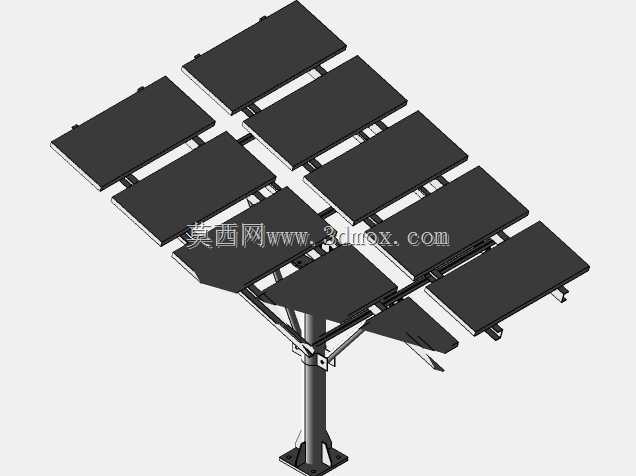

　　这套支撑结构主要面向分布式离网光伏供电场景设计，可适配家庭院落、小型农场的日常用电需求，单根立柱的占地形式能最大程度减少对地面种植、通行空间的占用，相比常规大面积平铺的光伏阵列，更适合土地资源紧张、需要兼顾地面生产活动的使用场景。从结构布局来看，阵列采用两排六块光伏板的排布形式，单块光伏板的安装框架预留了标准的压块安装槽位，可适配市面主流尺寸的晶硅光伏组件，安装时无需对光伏板边框做额外打孔改造，通过绿色的塑料压块配合螺栓即可完成板件固定，压块的卡槽深度经过匹配设计，既能卡住光伏板的铝合金边框，又不会遮挡电池片的受光区域，避免造成发电效率损失。

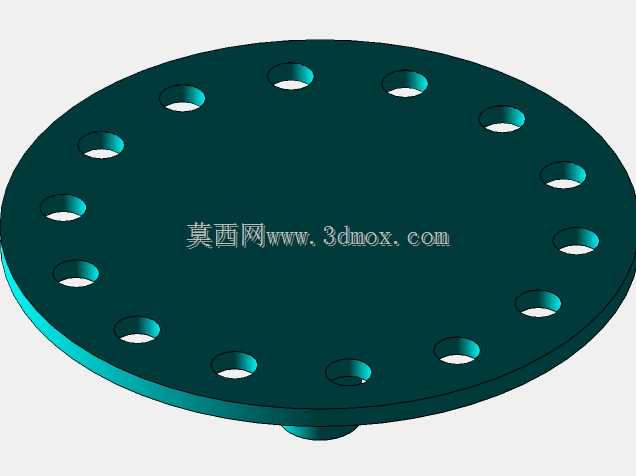

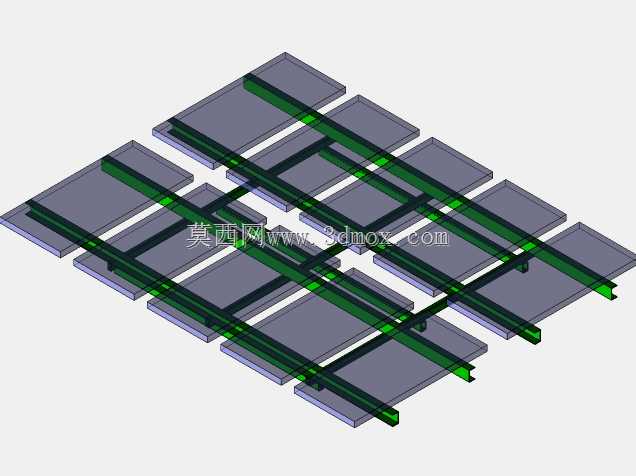

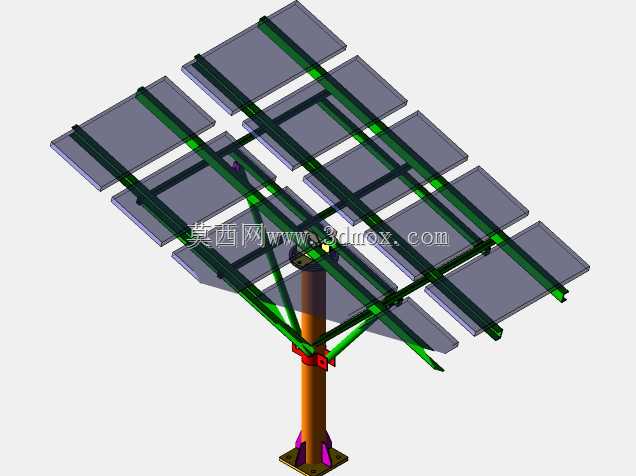

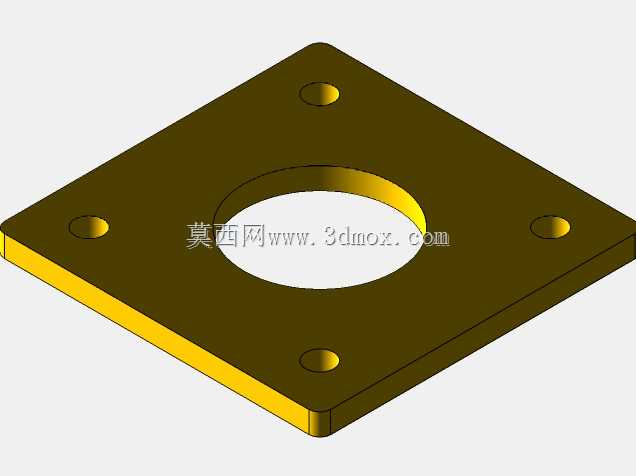

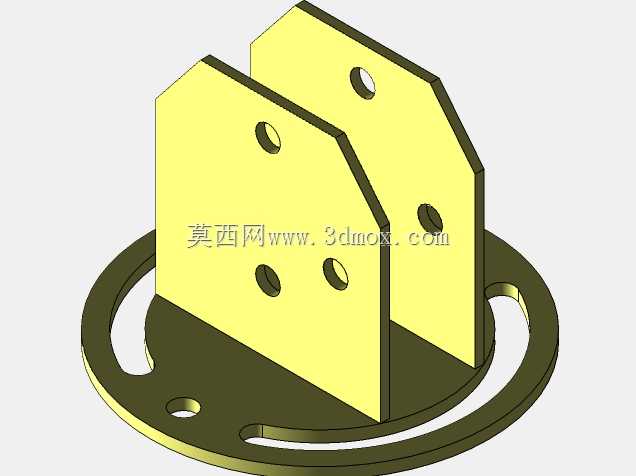

　　立柱部分采用圆形截面的型材设计，底部设置了三角分布的加强筋结构，可直接通过膨胀螺栓固定在混凝土基础上，基础施工时仅需预留单块400*400mm的安装面即可，安装边界远小于多立柱式的光伏支架，在院落边角、农场闲置空地都能完成布设。立柱顶端的支撑横梁采用分段式连接设计，每块光伏板的下方都设置了独立的支撑托臂，托臂与主横梁之间采用螺栓铰接，可根据安装地的纬度调整光伏板的倾斜角度，调整范围覆盖15度到45度，能够适配国内大部分地区的最佳太阳入射角，保证全年的发电效率处于较高水平。

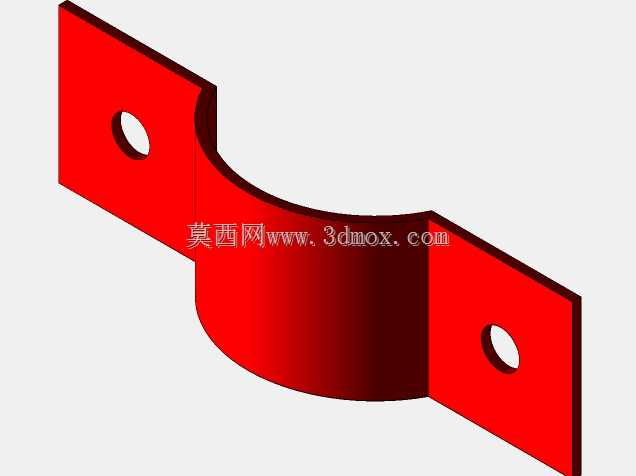

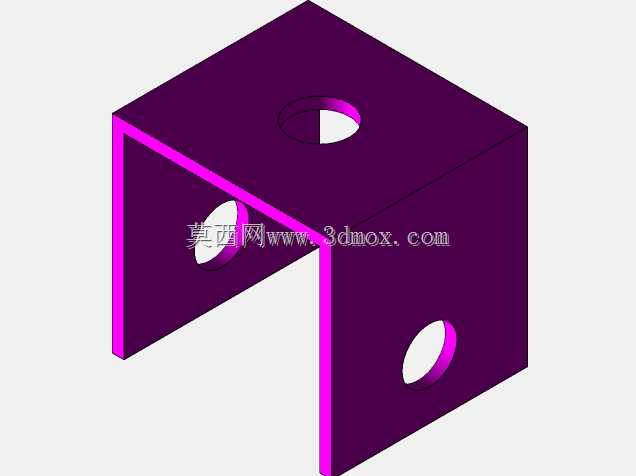

　　设计过程中重点考虑了户外使用的抗风载需求，每块光伏板的四个角点都设置了独立的固定点，避免单块板受力不均出现边框变形的问题，主横梁与立柱的连接位置设置了加强抱箍，可承受12级以下的风压载荷，在多数内陆地区的户外环境下无需额外做拉索加固。结构的所有连接节点都采用标准件连接，现场安装时不需要焊接作业，仅需常规的扳手工具即可完成整体组装，后期如果需要扩容或者调整阵列布局，也可以快速拆解重组，不会造成构件的损坏。从布线角度考虑，横梁内部预留了穿线空腔，光伏板的连接线可以从空腔内直接引到立柱内部的走线通道，最终接入地面的储能或者逆变设备，避免线缆长期暴露在户外出现老化破损的问题，同时也让整体外观更加整洁，没有杂乱的明线外露。

　　这套结构没有配置复杂的追日转动机构，采用固定倾角的设计形式，一方面降低了整体的制造成本，另一方面也减少了后期的维护工作量，对于没有专业运维人员的家庭、小型农场用户来说，固定结构的故障率更低，长期使用的可靠性更高，不需要定期对转动部件做润滑、校准维护。安装时需要注意立柱的垂直度偏差控制在千分之二以内，避免长期受力不均导致立柱倾斜，光伏板排布时相邻两块板之间预留了20mm的间隙，既可以避免热胀冷缩导致板件互相挤压，也能让雨水顺着间隙流下，减少板面积灰积水的问题。
