汽车异形拱形连接金属垫片结构设计

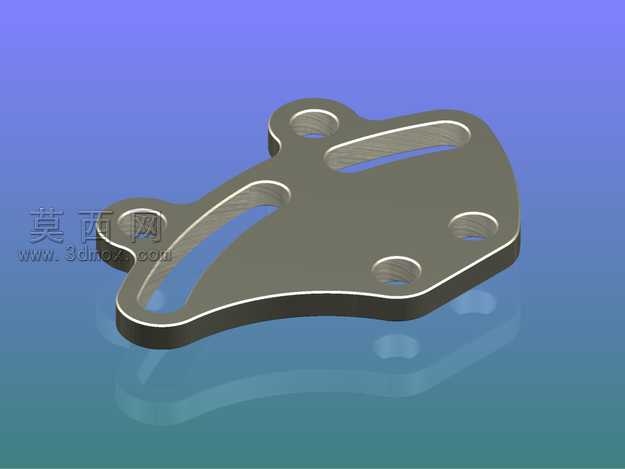

本作品为汽车配套使用的异形拱形连接金属垫片，整体采用三维参数化建模方式完成全流程设计，建模阶段先基于实际装配需求绘制二维轮廓草图，精准勾勒出带弧形过渡的异形外轮廓，同时定位好三处圆形安装孔位与一处长条形调节槽的位置，确保各孔位的中心距、槽体长度与宽度完全匹配对应装配部件的安装尺寸，避免后续装配出现干涉问题。完成草图绘制后通过拉伸命令生成等厚度的基础实体，再对零件所有边缘做统一的圆角倒角处理，既消除锐边避免安装时划伤操作人员，也能减少应力集中提升零件的结构强度。材质配置上选用汽车零部件常用的镀锌钢板材质参数，在渲染环节调整金属材质的粗糙度、反光度与环境贴图参数，还原出金属零件表面细腻的哑光金属质感，同时添加软阴影与环境反射效果，让零件的立体结构、厚度层次与轮廓细节得到清晰呈现。结构设计上采用拱形随形的轮廓造型，既可以适配安装位置的异形空间布局，长条形调节槽也能为安装过程提供一定的位置调整余量，降低装配对位的难度，三处圆形安装孔可通过标准螺栓实现与相邻部件的稳固连接，整体厚度均匀一致，符合冲压加工的工艺要求，可直接用于后续的工程图导出与生产加工参考。设计过程中充分考虑了零件的实际使用场景，拱形的外轮廓能够完美贴合对应安装基座的曲面造型，保证安装后贴合紧密无间隙，提升连接的稳定性与密封性，同时整体轻量化的结构设计在保证结构强度的前提下尽可能减少材料消耗，降低零件的生产成本。
