DIN917标准六角盖螺母全规格系列

　　在液压阀组集成、仪器仪表管路装配、户外机电设备端封等场景中，外露螺纹的防护与端部密封一直是结构设计中容易被忽略却直接影响设备可靠性的细节。六角盖螺母作为带封堵功能的紧固件，既承担普通螺纹副的锁紧连接作用，又能通过端部的封闭盖结构阻挡灰尘、水汽、切削液等介质侵入螺纹啮合区域，避免螺纹锈蚀、杂物卡滞导致的后期拆卸困难，在减压阀等流体控制元件的外接端口、设备外露调节螺杆端部、户外柜体的紧固点位都有大量应用。

　　这套符合DIN917标准的六角盖螺母，覆盖M3到M72的全尺寸区间，同时包含普通粗牙与细牙两种螺距配置，能够适配不同载荷、不同安装空间的锁紧需求。细牙规格的螺距更小，螺纹升角更低，自锁性能更优异，适合在有振动冲击的工况下使用，比如减压阀的调压螺杆端封、管路系统的震动点位紧固，能够避免长期运行下螺母松脱；粗牙规格的螺纹啮合速度更快，装拆效率更高，适合常规静态连接、频繁拆卸的维护点位使用。

　　从结构设计逻辑来看，这类盖螺母的六角外形完全沿用标准六角螺母的对边尺寸体系，无需配套特殊工装，现场装配时使用普通开口扳手、套筒扳手即可完成操作，和现有标准紧固件的装配工具完全通用，能够降低现场装配的工具适配成本。端部的封闭盖部分和六角主体为一体化结构，不存在拼接缝隙，避免了分体式盖型螺母容易出现的盖体脱落、密封失效问题，盖体内侧预留了足够的容置空间，能够完全包覆外螺纹的端部余长，不会因为螺杆伸出长度偏差导致螺母无法拧到位。

　　在安装边界的尺寸把控上，不同规格的螺母高度、对边宽度均严格遵循DIN917标准的尺寸公差要求，设计选型时可以直接参照标准参数预留安装空间：小规格M3到M10的螺母整体高度较低，适合仪器仪表内部空间紧凑的点位，不会占用过多的装配空间；M12到M36的中等规格覆盖了大部分通用机械设备的紧固需求，无论是阀件的端口封堵还是设备外罩的紧固都能适配；M42到M72的大规格螺母则适用于重型设备、大口径管路的端封场景，足够的螺纹啮合长度能够保证大载荷下的连接强度。

　　实际选型应用中，需要注意匹配对应螺距的外螺纹，细牙螺纹的螺母不能与同公称直径的粗牙螺杆强行装配，避免出现螺纹滑牙、啮合强度不足的问题。同时盖螺母的封闭端不建议作为轴向受力的承载面，其核心作用是螺纹防护与端部封堵，轴向锁紧力仍然由六角端面与被连接件的贴合面承担，设计时需要保证被连接件的贴合面平整，避免倾斜安装导致的螺纹受力不均。在腐蚀环境下使用时，可以根据工况选择对应表面处理的配套螺栓，和盖螺母形成一致的防护等级，避免螺纹副出现电位腐蚀。

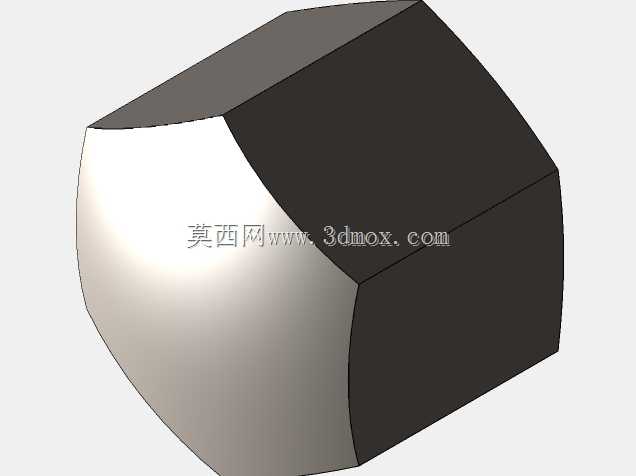

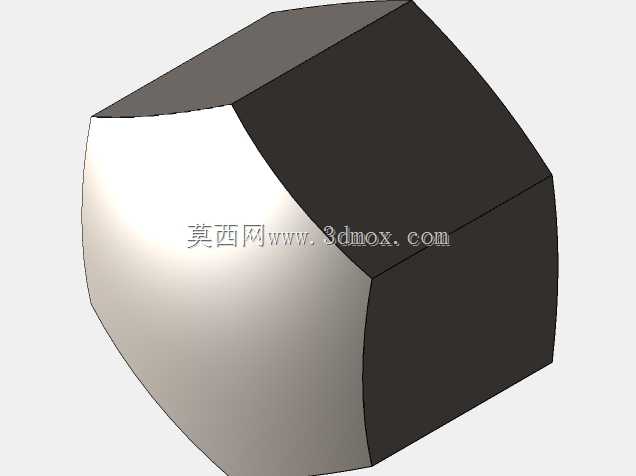

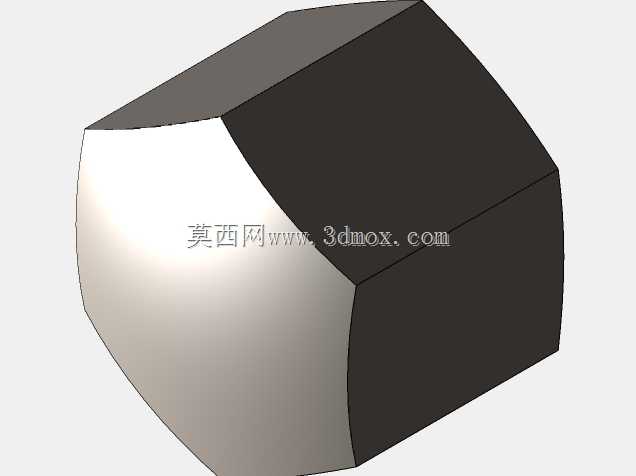

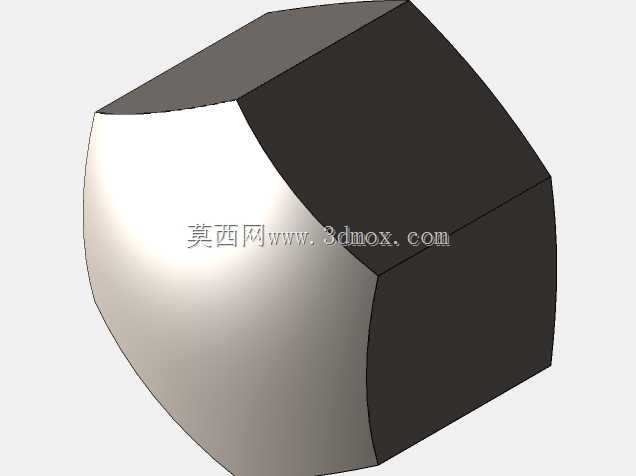

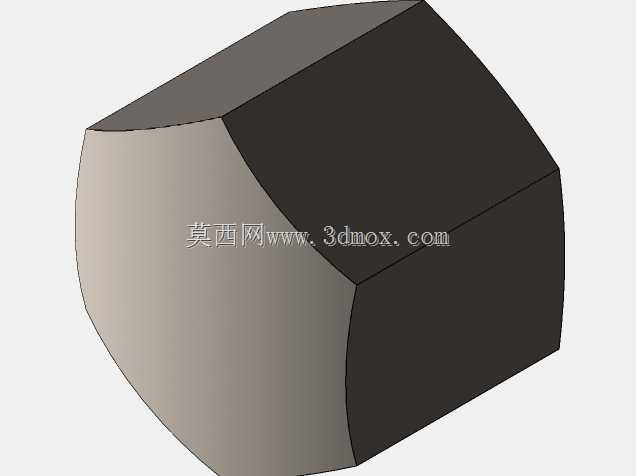

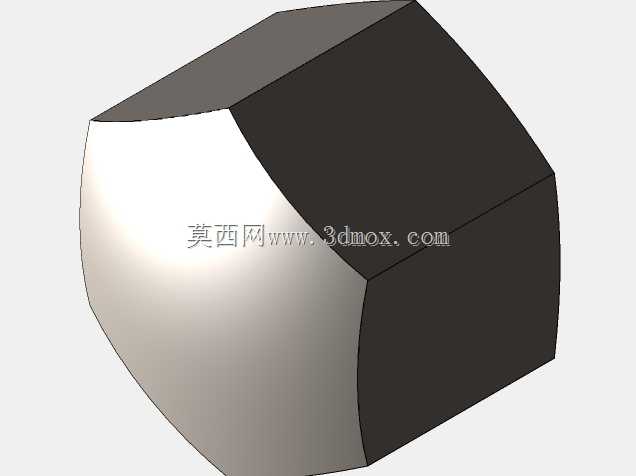

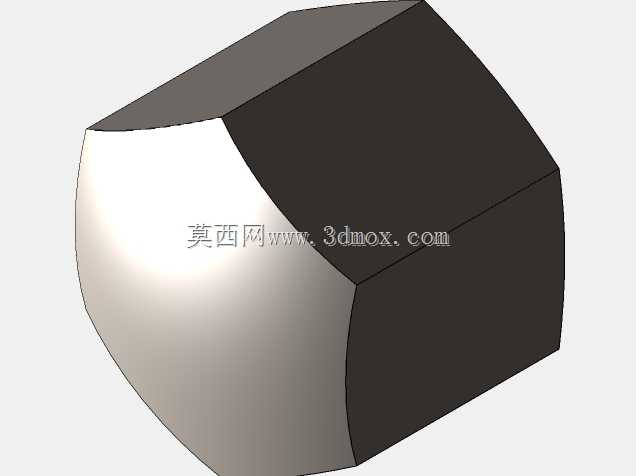

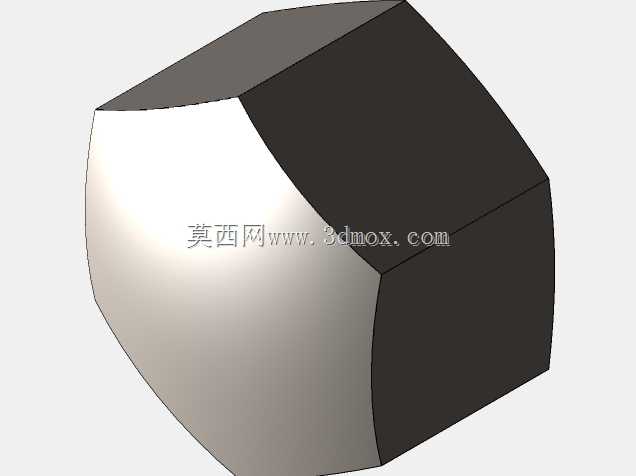

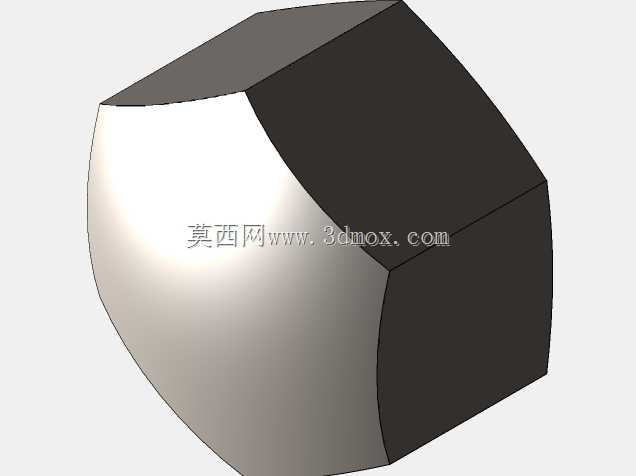

　　从建模实现的角度，这套全规格系列的模型通过参数化驱动生成，每个规格的螺纹牙型、六角对边、盖体厚度、倒角尺寸都和标准参数一一对应，在做设备整体装配时，可以直接调用对应规格的模型完成装配干涉检查，不需要反复核对尺寸，能够减少标准件选型建模的重复工作量。模型的螺纹部分做了符合工程实际的简化处理，既保留了螺纹的视觉特征用于装配示意，又不会因为过多的牙型细节导致整体装配文件过大，影响大装配体的运行流畅度。

　　在减压阀这类流体控制元件的应用场景中，六角盖螺母常被用在调压螺杆的外露端部，既可以通过锁紧螺母固定调压后的压力设定值，又能通过盖体阻挡外界的灰尘、水汽侵入调压机构内部，避免调压螺杆锈蚀导致的压力调节卡顿，同时封闭的端部也能避免现场操作人员误碰调压螺杆，导致已设定好的压力参数出现偏移。在户外电气柜体的装配中，盖螺母用在柜体的紧固螺栓端部，能够避免螺栓外露螺纹生锈，提升设备的户外耐候性，也能减少外露螺纹划伤操作人员的风险。在普通机械设备的外露螺杆端部，盖螺母可以作为行程限位的辅助元件，同时保护螺杆端部的螺纹不会因为磕碰出现变形，方便后期维护拆卸。
