带手动操纵杆的消音式旋塞阀结构设计

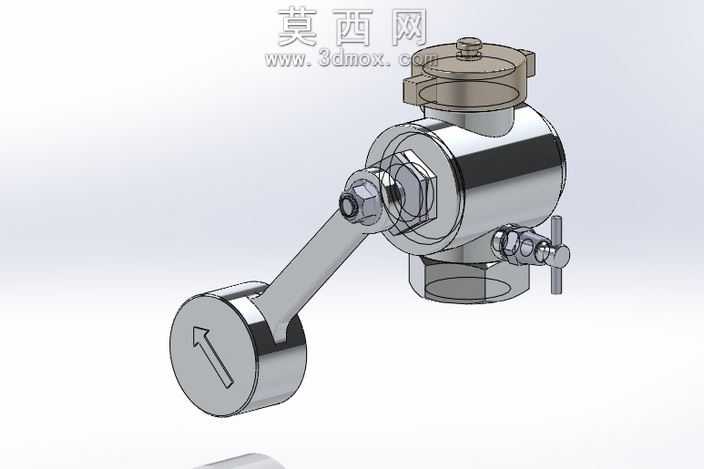

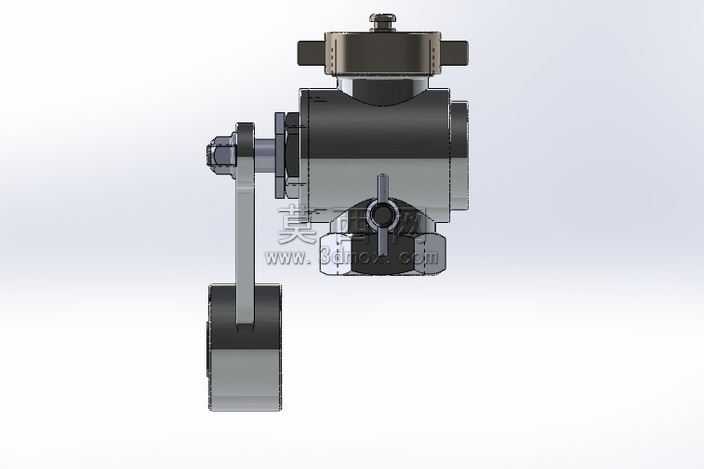

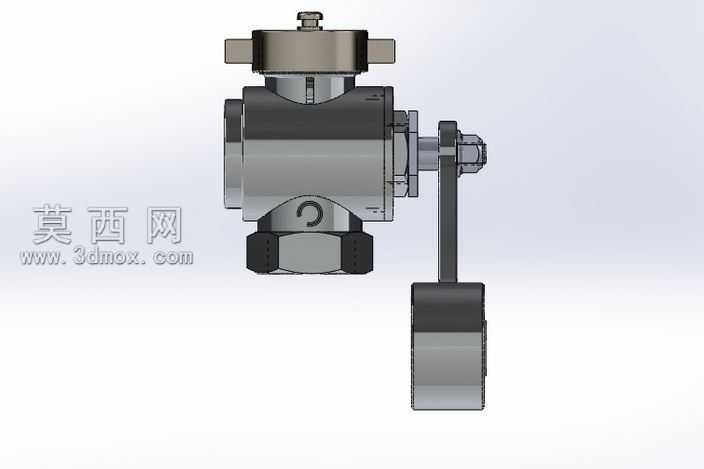

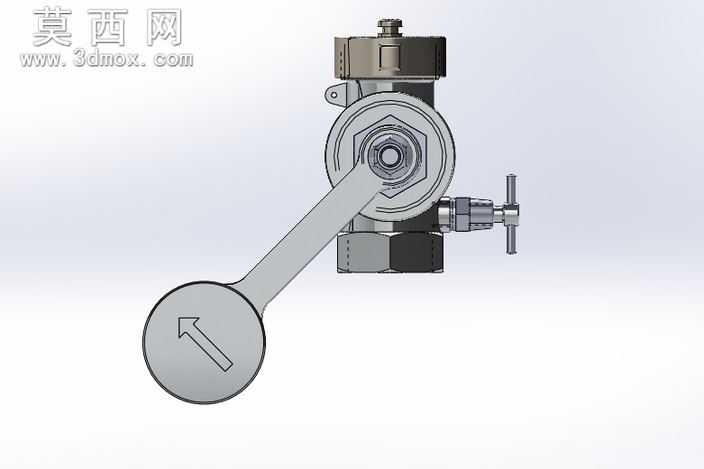

本作品为一款带手动操纵结构的消音式旋塞阀三维建模成果，建模阶段以实际管路流体控制需求为核心逻辑，首先完成整体结构的比例规划，将阀体主体、顶部阀盖、侧方操纵杆组件、端部指示配重块、接口法兰结构进行模块化拆分建模，确保各部件装配公差符合机械设计通用标准。建模过程中针对阀体的中空流道结构，采用曲面拉伸与布尔运算结合的方式，精准还原流道的平滑过渡形态，避免流体经过时产生不必要的紊流与噪音；顶部阀盖与阀体的连接部位，细致还原了卡扣式密封结构的细节，保证虚拟装配状态下的密封面贴合度符合实际使用要求。操纵杆部分采用实体拉伸与倒角工艺处理，还原杆体与阀体连接部位的六角锁紧螺母、销轴铰接结构，确保操纵动作的活动间隙在模型中得到准确体现；端部的配重指示块表面，通过草图绘制箭头标识并做浮雕处理，清晰指示阀门的开闭状态，块体边缘做圆角钝化处理，还原实际产品的安全设计细节。材质渲染阶段，阀体主体采用抛光金属不锈钢材质，调整反射参数模拟金属表面的高光与环境反射效果，阀盖部分采用半透明磨砂工程塑料材质，既区分部件结构层次，也还原部分消音阀盖的非金属材质属性；操纵杆与配重块采用同阀体一致的金属材质，锁紧螺母做轻微的做旧质感处理，模拟实际装配后的紧固件视觉效果。结构设计上重点考量消音功能的实现，在阀体与流道衔接处预留了消音腔的结构空间，侧方的微调旋钮结构用于调节消音阻尼参数，整体模型既完整呈现了阀门的装配关系，也通过细节建模体现了消音型阀门的功能设计思路，可作为阀门类产品设计、教学演示的三维参考素材，各部件均可单独拆分编辑，方便后续进行结构优化、工程图导出或仿真分析使用。
