喷气发动机钣金支撑支架结构设计

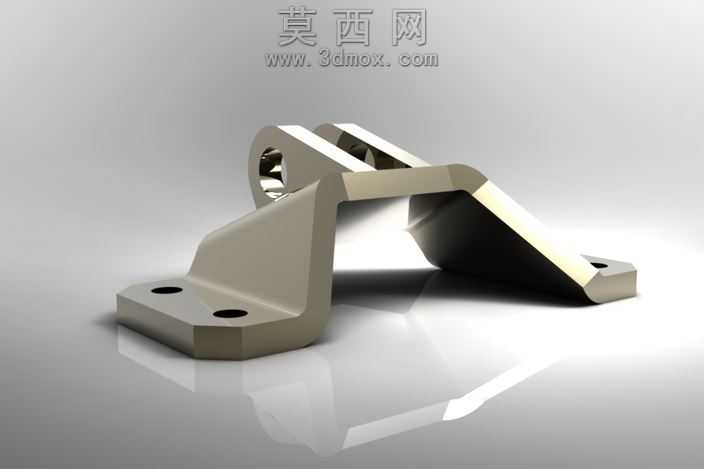

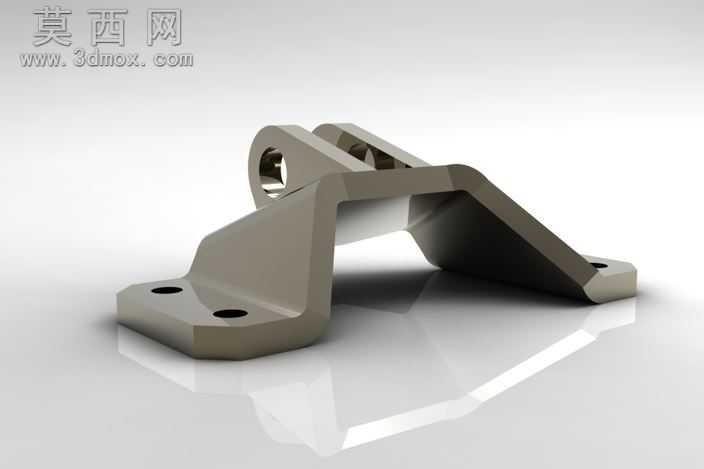

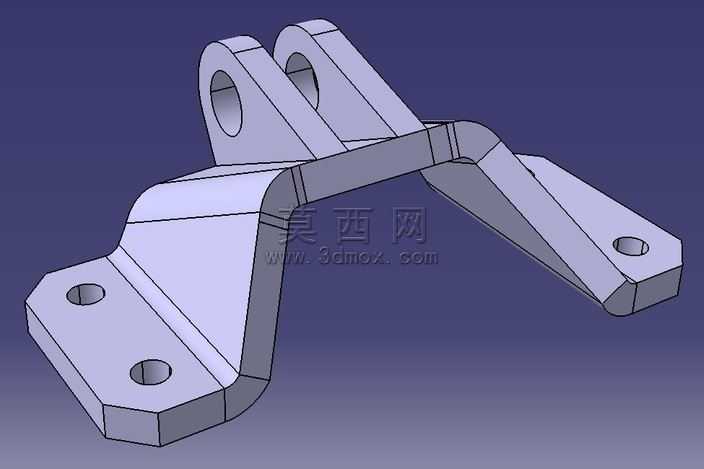

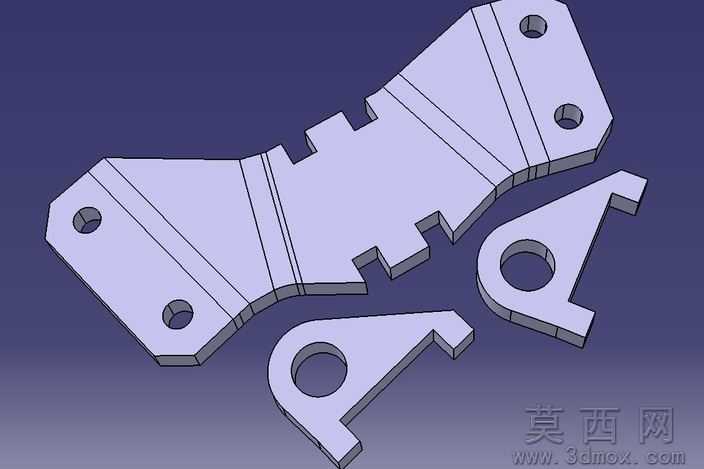

本作品为喷气发动机配套的钣金支撑支架，整体采用钣金折弯结合焊接的工艺思路完成三维建模，建模过程中严格遵循钣金加工的工艺规范，首先确定10毫米厚度的金属薄板作为基础基材，在三维软件中先绘制支架底座的二维轮廓草图，底座设置两个对称的安装通孔，用于支架与安装基面的螺栓固定，保证安装定位的精准性。随后通过钣金折弯特征生成两侧的倾斜支撑臂，折弯半径严格设定为5毫米，匹配实际钣金冲压折弯的工艺参数，避免折弯处出现应力集中或者加工开裂的问题。支架上部设置铰接安装座，带有同轴的铰接通孔，用于与发动机相关部件完成铰接装配，保证连接部位的转动自由度符合设计要求。建模过程中对各折弯边的折弯系数、展开尺寸进行精准计算，确保后续钣金下料、折弯加工的尺寸精度，两侧支撑臂采用对称式的三角加强结构，在保证整体结构承重能力的前提下，尽可能去除多余的材料，最终将整体质量控制在0.705公斤，实现了轻量化与结构强度的平衡。渲染阶段采用哑光金属材质赋予模型表面，模拟实际钣金件经过喷砂处理后的金属质感，搭建柔和的影棚光照环境，通过多角度的光源布置凸显支架各部位的结构轮廓与折弯细节，地面添加柔和的反射效果提升整体渲染的真实感。设计过程中充分考虑焊接工艺的可行性，各拼接部位预留合理的焊接余量，明确标注需要焊接的连接位置，保证后续生产加工时各部件拼接定位准确，焊接后结构稳固不易变形。整体结构经过受力模拟验证，能够稳定承载发动机运行过程中产生的振动与载荷，铰接部位的同轴度公差经过严格校验，保证装配后部件转动顺畅无卡滞，底座安装孔的位置精度符合通用安装标准，可直接适配对应的安装基面，无需额外的二次加工调整。
