立式储水罐体表面结构三维设计

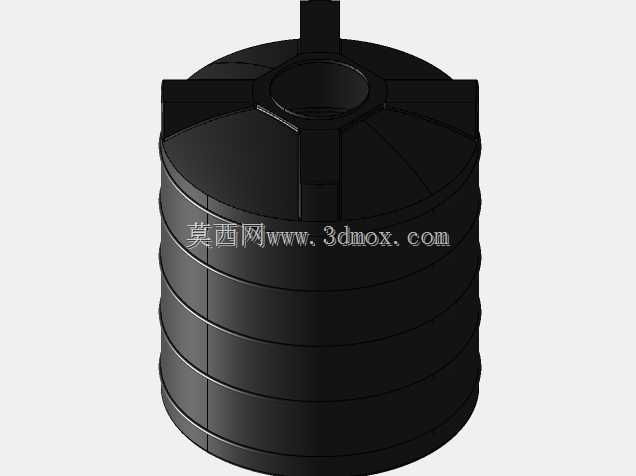

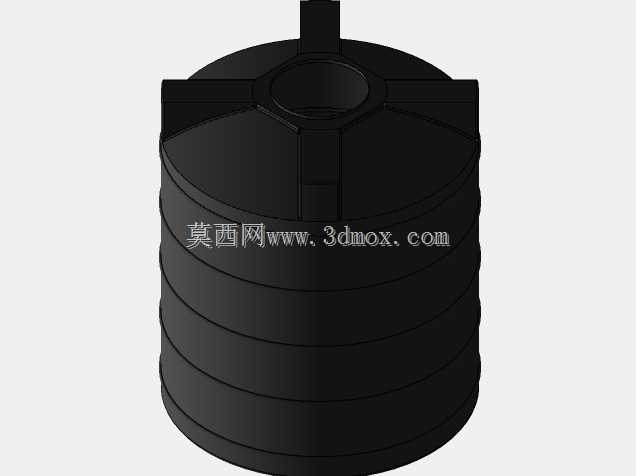

　　日常民用给排水、小型工业循环水暂存、农田灌溉临时储水场景中，立式塑料储水罐是应用频次极高的储水单元，这类罐体多采用滚塑工艺一体成型，相比焊接金属罐体具备自重轻、耐锈蚀、内壁光滑不易结垢的优势，尤其适合户外露天布设的储水工况。本次建模围绕立式储水罐的外表面结构展开，完全贴合滚塑成型的工艺特性做结构适配，没有冗余的倒扣结构，所有外表面转角均做了大圆弧过渡处理，避免滚塑过程中出现原料堆积厚薄不均的问题。从结构布局来看，罐体顶部设置了十字形加强筋结构，四条加强筋从顶部中心人孔位置径向延伸至罐体外缘，对应罐体下部的环形加强筋形成力传导路径，当罐体满载水体时，顶部的径向筋可以分散人孔周边的应力集中，避免吊装或者顶部踩踏时出现顶面凹陷变形。

　　罐体侧壁采用等距分布的环形凸筋设计，每道凸筋的凸起高度控制在壁厚的1.5倍左右，既可以提升侧壁的环向刚度，抵消满水状态下的静水压力带来的侧壁鼓胀变形，又能在罐体堆叠运输时提供轴向的定位支撑，减少运输过程中的罐体滑移。顶部中心的圆形开孔为标准人孔结构，开孔边缘做了外翻边处理，外翻边的高度刚好匹配配套罐盖的安装卡槽，不需要额外加装法兰圈即可实现罐盖的快速扣合，降低配件成本。建模过程中优先处理表面的曲率连续性，所有筋条与罐体主体的衔接位置都做了G2连续的圆角过渡，没有尖锐的棱角，一方面是匹配滚塑工艺的成型要求，避免尖角位置出现应力开裂，另一方面也能减少罐体表面的积灰死角，户外使用时更容易清理。

　　从安装边界来看，罐体底部为平底结构，不需要额外做支撑框架，直接放置在硬化的水平地面即可使用，底部外缘做了小尺寸的外翻边，增大与地面的接触面积，降低地面压强，避免满水状态下罐体出现沉降倾斜。罐体顶部的十字筋同时预留了吊装卡位，吊装时吊带可以直接卡在十字筋的四个夹角位置，不需要额外捆绑吊带，吊装过程中罐体受力均匀，不会出现吊装变形。这类表面结构的建模核心在于平衡结构刚度与成型工艺的矛盾，如果筋条设计过高过密，滚塑过程中原料无法顺利填充到筋条末端，会出现局部缺料的问题，如果筋条设计过浅，又无法起到足够的加强作用，建模时反复调整了筋条的拔模角度，所有外表面的拔模角度均控制在1.5度以上，确保滚塑成型后可以顺利脱模，不会出现表面拉伤。

　　另外，罐体的外表面没有设置额外的侧装接口，所有进出水接口均预留为顶部安装的形式，避免侧壁开孔带来的渗漏风险，也方便后期根据实际使用需求灵活配置不同规格的接口配件。在表面纹理处理上，模型还原了滚塑件特有的细微磨砂质感，没有做高光镜面处理，符合实际产品的外观特性，也能减少户外使用时的光污染，同时轻微的磨砂表面可以掩盖滚塑过程中产生的轻微表面瑕疵，降低生产过程中的外观不良率。从尺寸适配角度，该结构的罐体可以覆盖从500L到5000L的常用储水规格，只需要等比例缩放罐体高度与直径，调整环形筋的数量即可，不需要重新调整顶部的十字筋与人孔结构，具备很强的结构通用性，能够大幅降低同系列不同规格产品的建模与开模成本。
