双桅杆翼型结构三维设计作品

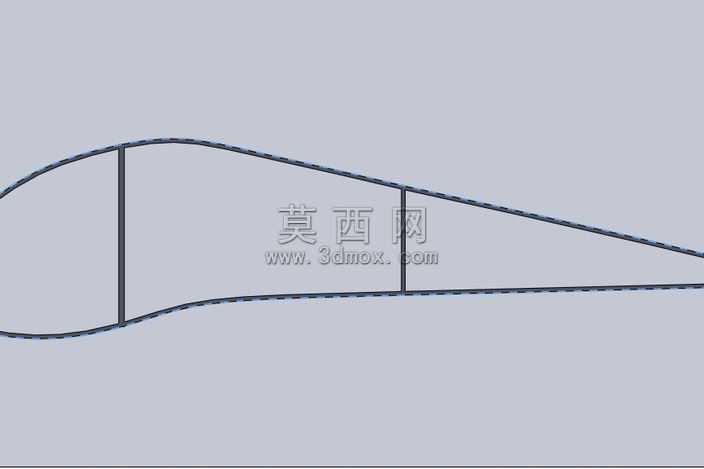

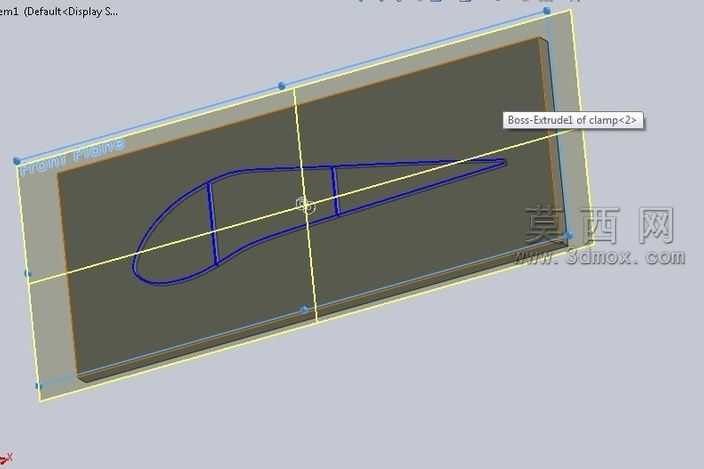

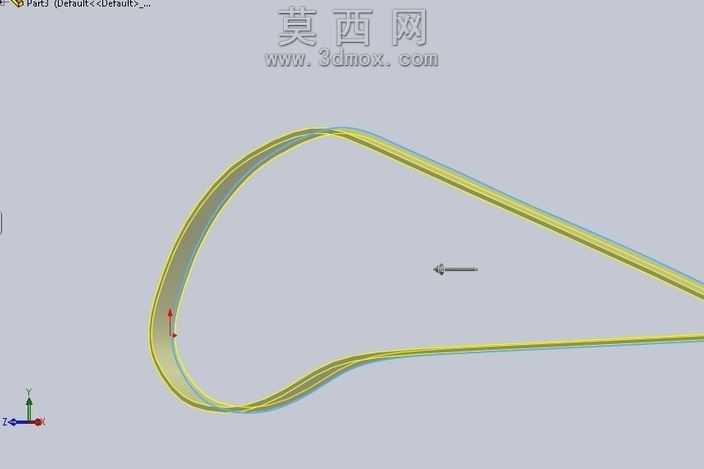

本作品为双桅杆支撑式翼型结构的三维建模成果，建模阶段围绕翼型的气动外形轮廓与桅杆的支撑受力逻辑展开，先通过参数化曲线绘制翼型的上下翼面轮廓，精准控制翼型的弦长、弯度与厚度分布，保证翼面曲线的光顺性，避免出现曲率突变的折角，为后续的结构装配与气动性能模拟打下基础。桅杆部分采用垂直于翼型弦线的布置方式，两根桅杆分别设置在翼型的受力集中区域，建模时严格控制桅杆的截面尺寸与安装位置，确保桅杆与翼面蒙皮的连接面完全贴合，不存在装配间隙。材质设计上，针对翼面蒙皮与桅杆的不同受力特性做了区分，蒙皮部分设置为薄壳结构，可根据实际使用需求调整壳厚参数，模拟不同材质蒙皮的刚度表现；桅杆部分设置为实体结构，赋予其对应硬质材料的密度、弹性模量等物理属性，方便后续开展结构受力仿真。结构设计层面，重点优化了桅杆与蒙皮的连接过渡区域，在连接位置做了圆角过渡处理，降低应力集中的风险，同时预留了蒙皮张紧调节的结构空间，可适配不同张紧度的蒙皮安装需求。设计过程中充分考虑了不同使用场景的适配性，可通过调整桅杆的间距、高度以及蒙皮的厚度参数，快速生成不同规格的翼型结构方案，无需重新绘制基础轮廓。建模完成后对整体结构做了干涉检查，确认桅杆与蒙皮、桅杆与翼型内部支撑结构之间不存在干涉问题，同时验证了结构的可装配性，所有部件均可拆分后单独加工再完成组装，适配实际的生产加工流程。针对翼型的受力特点，还对桅杆的受力传导路径做了优化，将翼面承受的气动载荷通过桅杆均匀传导至下部连接结构，提升整体结构的稳定性与使用寿命。
