管道内置涡轮式车用能量回收装置结构

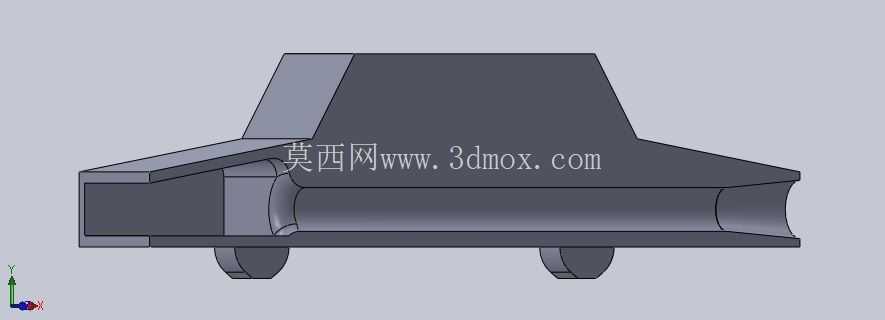

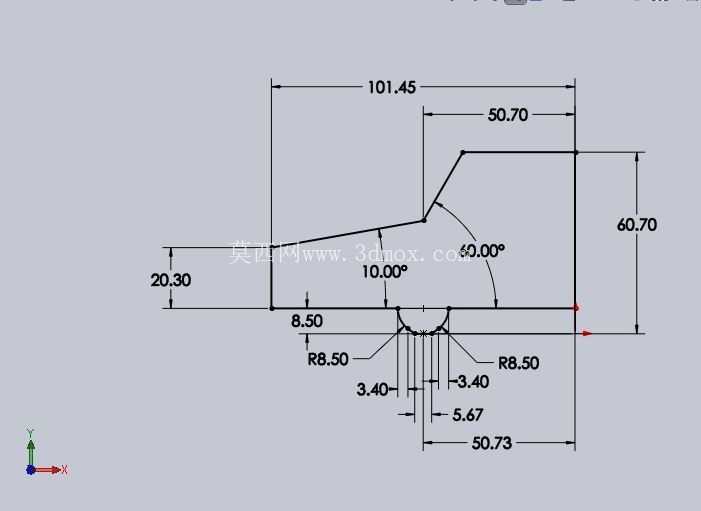

　　该结构针对车用排气管道的余压能量回收场景设计，核心思路是将涡轮做功单元集成在管道腔内部，在不额外占用车体外部安装空间的前提下，回收排气流动过程中耗散的动能，同时通过流道型线的优化调整，降低涡轮置入后带来的额外流阻损失，避免对发动机原有排气背压造成过大影响。从安装边界来看，整个装置的主体结构完全适配原有圆形排气管道的通径，两端保留标准管道对接接口，可直接串接在原有排气通路的对应管段位置，不需要对周边车架、隔热护板等附属结构做大规模改动，上部的整流罩结构采用渐扩渐缩的流线型过渡，避免流道截面突变带来的局部涡流损失，下部的两个支撑凸台对应管道安装位的固定点，可通过卡箍或焊接方式与管道本体实现刚性连接，整体径向突出尺寸控制在原有管道外径的1.4倍以内，轴向长度匹配常规乘用车排气中段的安装空间，不会与底盘悬挂、传动轴等运动部件发生干涉。

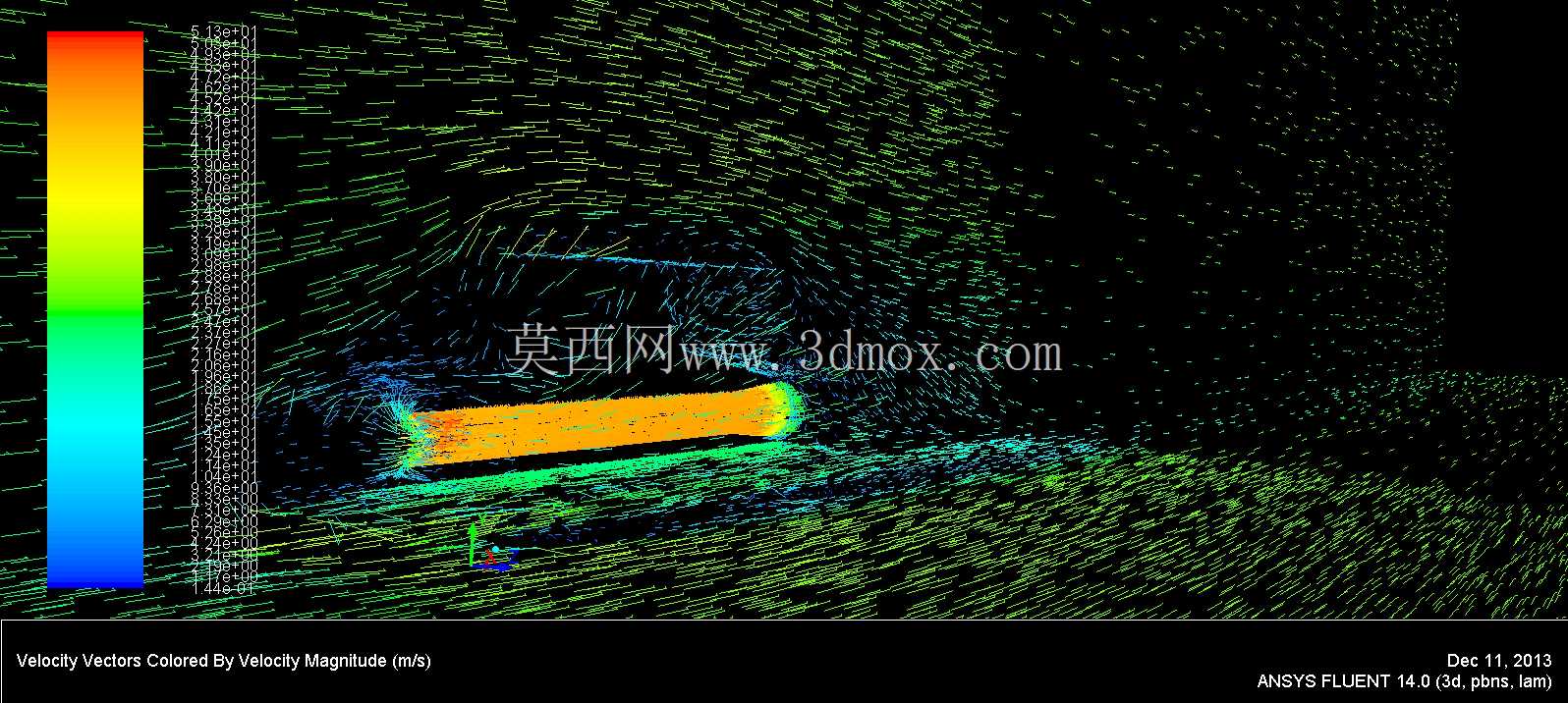

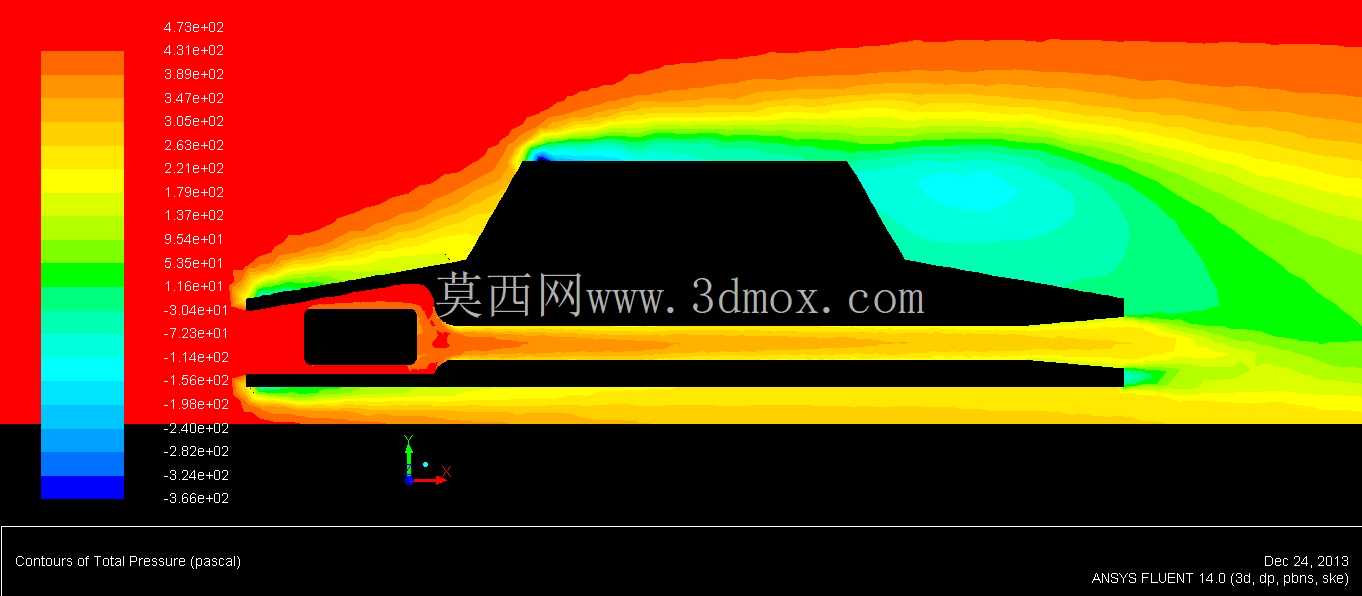

　　在功能特性上，该结构的流道设计经过流体仿真迭代，入口段的斜向导流结构可将管道内的轴向来流平顺导入涡轮做功区域，避免气流直接冲击涡轮叶片端部造成的冲击损失，涡轮腔的内壁型线与叶片外缘的间隙控制在合理范围，减少叶顶泄漏带来的效率下降，出口段采用平滑收敛的过渡结构，引导做功后的气流平顺汇入下游管道，降低尾流区的湍流脉动。设计过程中重点平衡了能量回收效率与流阻增量的矛盾，没有单纯追求涡轮的做功能力而过度缩小通流面积，而是通过流道的导流设计让更多气流以合适的攻角作用在涡轮叶片上，在回收部分余压能量的同时，将装置带来的额外阻力控制在发动机排气系统可接受的阈值内，避免影响发动机的原有充气效率。

　　从实际应用场景出发，这类结构可适配小排量乘用车的排气系统改造，也可拓展应用在有管道内流动能量回收需求的工业管路场景，安装时仅需替换对应长度的原有管段，不需要改动上下游的管路连接形式，结构本身没有复杂的活动连接部件，长期运行的可靠性更高，下部的支撑结构可根据不同车型的底盘安装点位置做小幅调整，适配不同的安装固定需求。在结构细节上，整个装置的壁厚均匀，符合常规注塑或铸造工艺的成型要求，没有过小的圆角或壁厚突变区域，避免生产过程中出现缩痕、应力集中等问题，流道内表面的粗糙度要求匹配排气管道的常规工艺标准，不需要额外做高精度抛光处理即可满足流动要求，上部的整流罩与下部管道本体采用一体化设计思路，减少拼接缝隙带来的流动损失与安装密封问题。
