复合张力测试用纤维矩阵试样结构

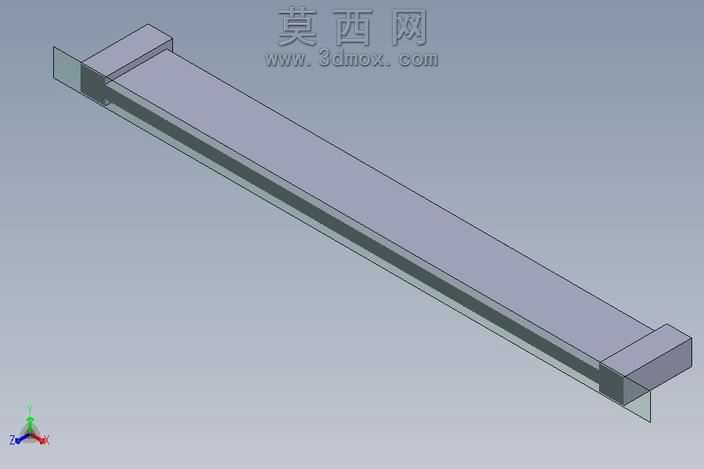

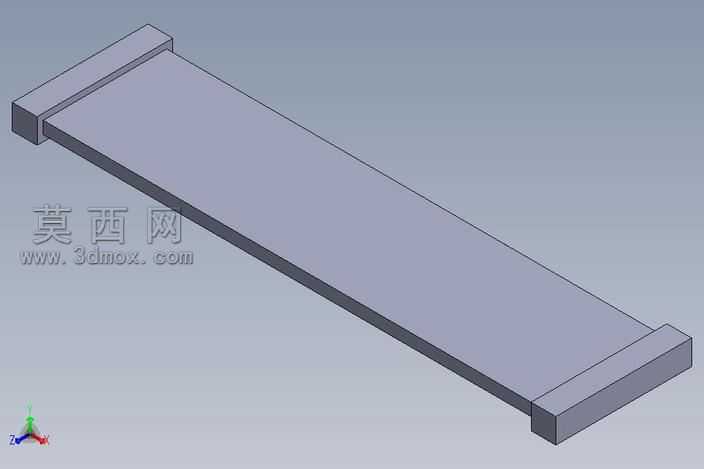

本模型为复合张力测试场景下使用的纤维矩阵试样三维结构，采用SolidWorks完成全参数化建模，建模过程严格遵循复合材料力学测试试样的尺寸规范，整体结构分为端部夹持段与主体测试段两部分。建模阶段首先绘制端部夹持块的矩形截面草图，通过拉伸凸台命令生成具有一定厚度的夹持基座，该基座设计为规整长方体结构，边缘做微小倒角处理，避免应力集中在装夹过程中造成试样提前破损。主体测试段为薄型平板结构，与夹持基座采用一体化布尔运算合并，保证两者连接位置无几何缝隙，装夹受力时可实现载荷的均匀传递。材质设置阶段，为模型赋予哑光浅灰色工程塑料质感材质，模拟纤维增强复合材料基体的基础视觉效果，夹持段与测试段采用统一材质参数，仅在边缘位置添加细微的材质粗糙度差异，区分装夹区域与测试区域的视觉边界。渲染环节采用软件内置的环境光源，搭配柔和的顶光与侧补光，消除模型表面的生硬阴影，清晰呈现平板结构的厚度变化与夹持块的立体轮廓，同时在模型左下角添加三维坐标系标识，明确模型的空间方位，方便后续力学仿真时的坐标系对齐。结构设计上，夹持块的厚度大于测试段平板厚度，可适配通用力学试验机的平口夹具装夹需求，测试段平板的长宽比符合复合张力测试的标准试样比例，能够在拉伸测试过程中让纤维与基体的附加张力均匀分布在测试区域，避免因结构不合理导致的测试数据偏差。建模过程中对所有棱边做了0.2mm的微小圆角处理，既符合实际试样加工的工艺特征，也避免了尖锐棱边在网格划分时产生畸形单元，为后续开展复合矩阵与纤维附加张力的有限元仿真分析提供了精准的几何基础。模型整体几何特征简洁规整，无冗余的装饰性结构，所有尺寸参数均可通过编辑草图直接修改，可快速调整为不同规格的复合张力测试试样，适配不同的测试载荷与夹具尺寸要求。
