300x150规格梯式电缆敷设支撑桥架

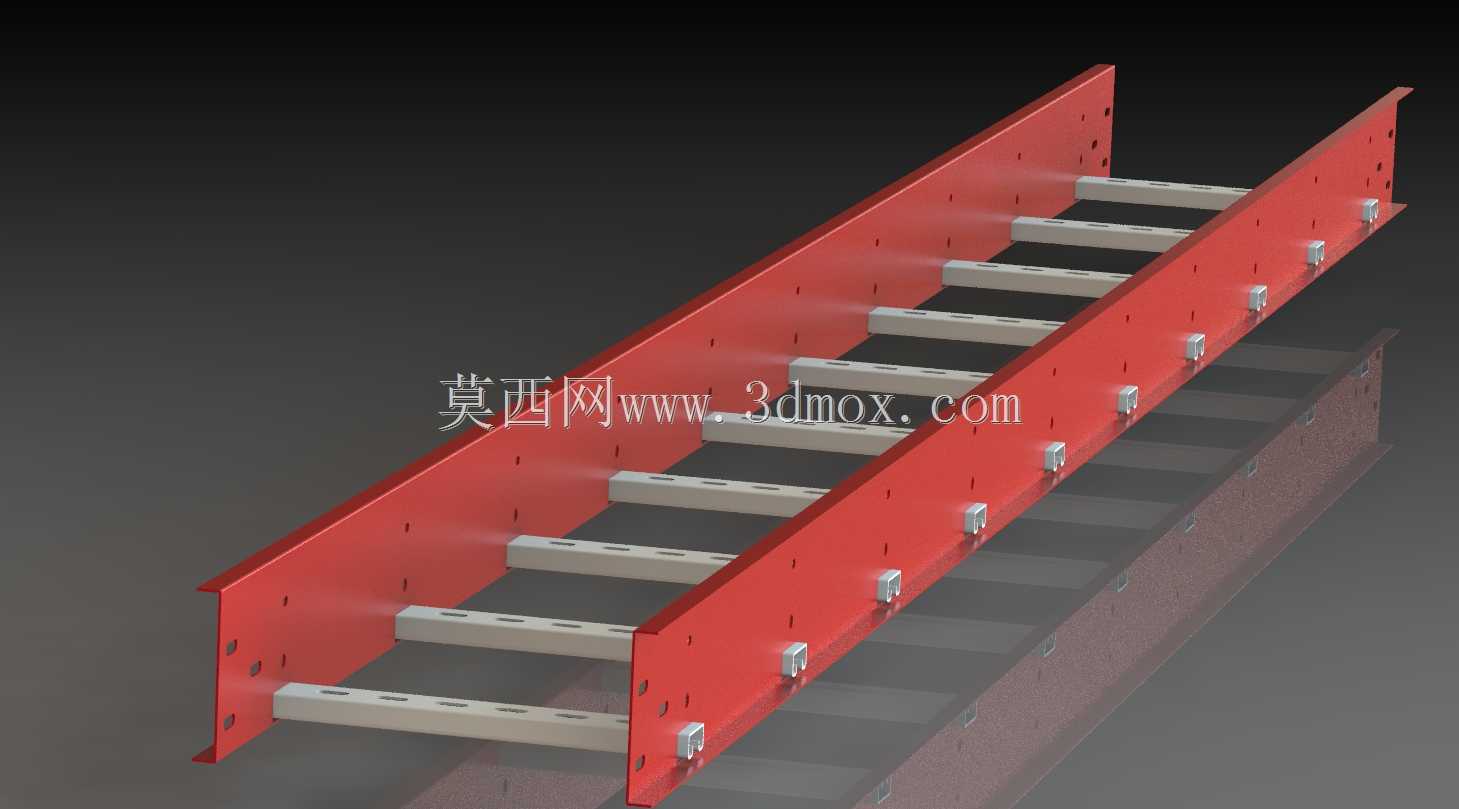

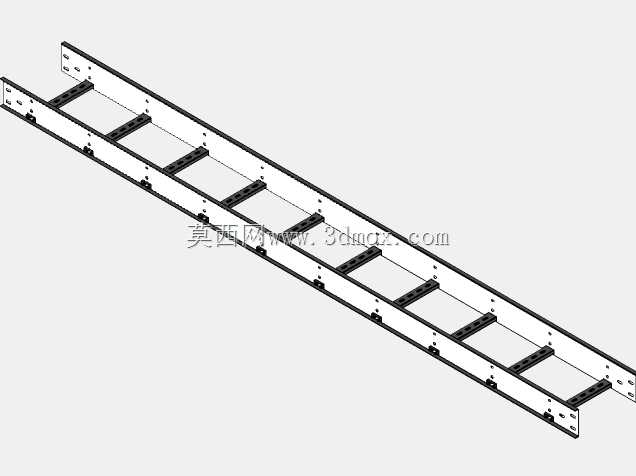

　　在工业厂房配电、数据中心布线、商业综合体电气施工、轨道交通沿线供电线路布设场景里，梯式电缆桥架是承担线缆承托、规整排布的核心构件，这款300x150规格的梯式桥架，适配多数中小截面动力电缆、控制电缆的集中敷设需求，日常项目里常用来替代传统穿管布线，大幅降低后期线缆检修、扩容的施工难度。从结构设计逻辑来看，两侧的C型侧边是主要受力构件，侧边预冲的连续安装孔，一方面用来通过连接片实现多段桥架的拼接固定，另一方面也能在垂直安装、侧边吊装场景下配合螺栓完成与支吊架的锁紧，孔位的间距按照通用安装规范设置，不需要现场二次打孔就能适配多数标准支吊架的安装孔距，能有效减少现场施工的切割、钻孔工作量。

　　中间的横担采用等间距排布，间距控制在常规线缆承重允许的范围内，避免大截面电缆敷设后出现下垂弯折，损伤线缆外绝缘层；横担与侧边的连接采用冲压卡扣加螺栓锁紧的双重固定方式，相比传统焊接连接，不会出现焊疤锈蚀导致的连接失效问题，同时运输过程中可以采用扁平化包装，减少运输体积，到现场后再快速组装，降低物流成本。外形尺寸上，桥架内部净宽度300mm，净高度150mm，这个尺寸边界刚好满足多根直径30mm以内的动力电缆分层排布，同时预留出不小于40%的散热间隙，避免电缆满负荷运行时热量堆积加速绝缘老化；侧边的高度150mm，也能防止线缆在桥架转弯、垂直敷设时从侧边滑出，不需要额外加装侧防护板。

　　安装边界方面，这款桥架支持吊装、侧壁安装、托臂支撑三种主流安装方式，吊装时配合通丝吊杆与横担抱箍，单段桥架的支撑间距可以做到2米，不需要加密支吊架；侧壁安装时通过膨胀螺栓将L型托臂固定在墙体或结构柱上，桥架直接搁置于托臂上后用压板固定即可，适配混凝土结构、钢结构厂房的不同安装基面。实际使用过程中，梯式结构的镂空设计相比槽式桥架，通风散热性能提升60%以上，特别适合敷设发热量大的动力电缆，同时镂空结构也能让运维人员直观看到每一根线缆的走向、外观状态，日常巡检时不需要打开盖板就能排查线缆外皮破损、接头过热等隐患。

　　设计时还考虑了不同场景的防护需求，侧边的折边做了圆弧钝化处理，避免施工人员穿线时被锋利的钢板边缘划伤，也防止穿线过程中刮破电缆外护套；横担表面的冲压凸起纹路，能增加与电缆外皮的摩擦力，减少大坡度安装场景下线缆的滑移错位。在项目选型阶段，这个规格的桥架通常用于楼层配电间到终端配电箱的主干线缆敷设，或者车间内设备集群的控制线缆集中布设，相比更大规格的桥架，自重更轻，单人就能完成搬运和安装，不需要动用吊装设备，在狭小的吊顶内、电气竖井狭小空间里也能灵活转向拼接。结构建模过程中，所有的板厚、孔位尺寸都严格遵循行业通用安装规范，拼接段的连接片孔位完全对齐，不会出现现场安装时孔位错位需要重新扩孔的问题，每一个折弯处的圆角半径都按照板材折弯工艺要求设置，避免折弯处出现应力集中导致的板材开裂，表面处理的预留厚度也在建模时做了偏移，保证后期做喷塑、镀锌处理后，安装孔位的配合间隙仍然满足螺栓穿装要求。
