带定制固定支架的多孔电缆桥架结构

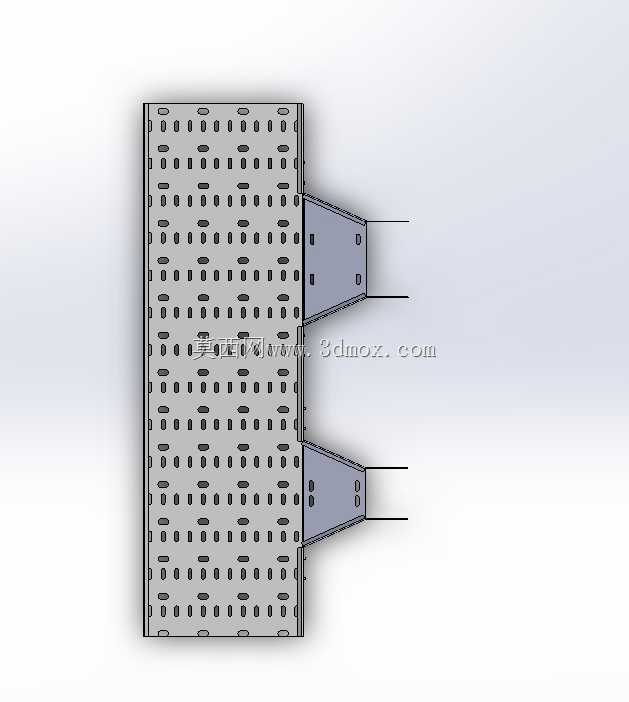

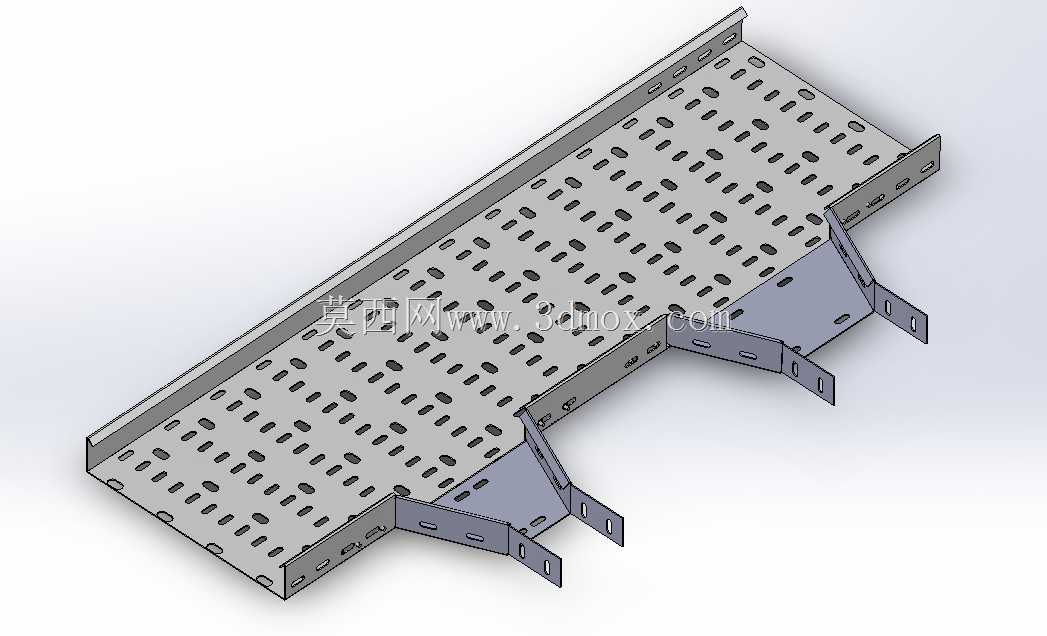

　　在工业厂房线缆敷设、数据中心机房布线、户外配电廊道走线等场景中，常规槽式或托盘式桥架经常会遇到安装基面不规整、原有预埋固定点位错位、垂直段桥架承重不足导致下坠变形的问题，这款带定制固定支架的多孔电缆桥架，就是针对这类现场安装痛点做的结构优化设计。桥架主体采用冲孔托盘式结构，底板与侧边一体折弯成型，底板均匀排布长圆形散热与穿线孔，既可以减轻桥架自身重量，也能让敷设的动力电缆、控制电缆在运行过程中产生的热量自然散出，避免密闭槽体内积热加速线缆绝缘层老化，同时这些预留孔位也方便现场施工时用扎带固定线缆，整理线束走向，避免大束线缆在桥架内堆叠错位。

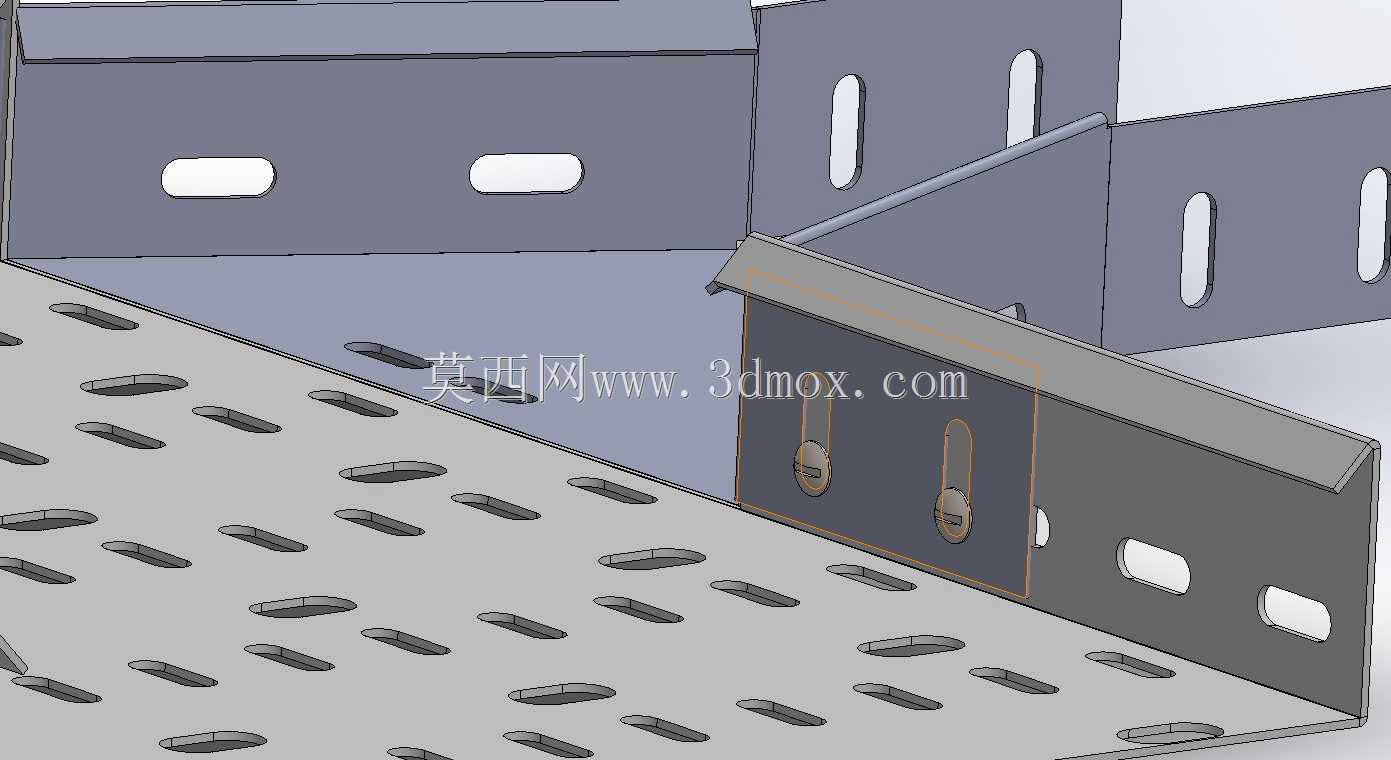

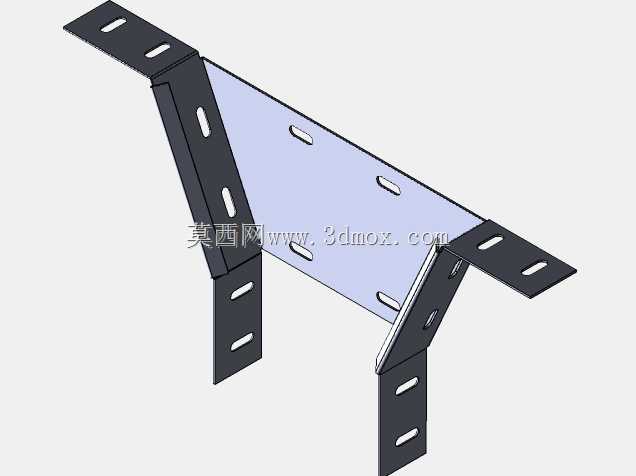

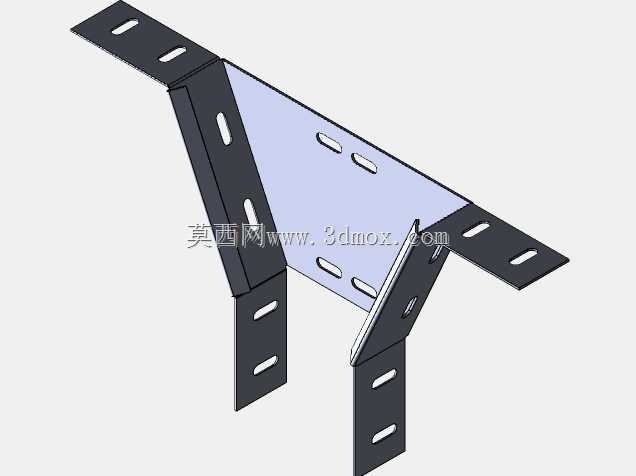

　　侧边采用翻边结构，提升桥架整体的抗弯折强度，避免长距离敷设时跨中位置出现下挠变形，两端预留的连接孔位可以和标准节桥架直接拼接，不需要额外做打孔处理，适配常规的桥架连接紧固件规格。配套的固定支架采用三角支撑结构，支架与桥架侧边贴合的安装面做了折弯压筋处理，提升支架的承重能力，支架上的安装孔做了长圆孔设计，允许现场安装时根据实际固定点位的偏差做一定范围的位置调整，不需要在桥架上重新扩孔破坏主体结构，支架底部的两个安装支脚可以直接固定在墙面、钢结构立柱或者设备侧壁上，支脚的孔位同样预留了调节余量，应对现场安装基面不平整、预埋螺栓位置偏移的情况。

　　从安装边界来看，这款桥架的宽度适配常规100-300mm规格的线缆束敷设需求，支架的伸出长度可以根据现场安装空间调整，当桥架沿墙面垂直敷设时，三角支架的受力结构可以将桥架及线缆的重量均匀传递到安装基面，避免常规L型支架长期承重出现焊缝开裂、支架变形的问题；当桥架在设备顶部做局部走线时，支架可以直接固定在设备壳体的加强筋位置，不需要额外做支撑立柱，节省安装空间。设计过程中重点考虑了现场安装的容错性，所有安装孔位的调节余量覆盖了现场施工常见的±15mm安装偏差，不需要施工人员现场二次切割、焊接支架，所有构件都可以通过螺栓紧固件完成装配，适配无动火作业的施工场景。

　　桥架表面的冲孔排布兼顾了散热需求与结构强度，孔位间距经过核算，在铺满线缆的承重状态下，底板不会出现局部凹陷变形，侧边的高度可以阻挡线缆从桥架侧面滑出，同时不会遮挡线缆标识，方便后期运维时快速识别线缆回路。和常规标准桥架相比，这款定制结构不需要额外采购配套的托臂、膨胀螺栓等零散配件，支架与桥架的连接孔位已经做了匹配预制，现场只需要完成基面固定和桥架段拼接即可，大幅缩短施工周期，尤其适合改造项目中原有安装点位不匹配、施工空间受限的布线场景，比如老旧厂房配电改造、设备加装控制线路的局部走线、数据中心局部机柜扩容的线缆敷设等工况，既可以保证线缆敷设的规整性，也能解决常规桥架固定件无法适配特殊安装基面的问题。支架的折弯角度经过受力验算，在满负载承重状态下，支架的形变量控制在允许范围内，不会出现桥架倾斜、线缆滑落的风险，所有棱角位置都做了倒角处理，避免施工过程中划伤线缆绝缘层或者施工人员，整体结构没有复杂的异形构件，加工工艺简单，常规钣金加工设备就可以完成下料、折弯、冲孔工序，不需要开模，适合小批量定制生产，适配不同项目的安装尺寸需求。
