车用冷却系统多接口水泵壳体结构设计

　　这款水泵壳体主要适配小排量乘用车发动机冷却循环回路，也可兼容小型工程机械散热系统的冷却液输送单元，作为水泵总成的核心承载构件，既要为叶轮提供封闭的运转腔室，也要完成冷却液的流向分配、接口对接与整机安装固定功能。从实际装车场景来看，这类壳体通常安装在发动机缸体侧端位置，紧邻正时罩壳与散热管路排布区域，周边需要预留皮带轮运转空间、节温器安装位以及进出水管的插拔操作余量，因此在结构设计阶段就需要同步匹配整车机舱的布局边界，避免与周边附件产生运动干涉。

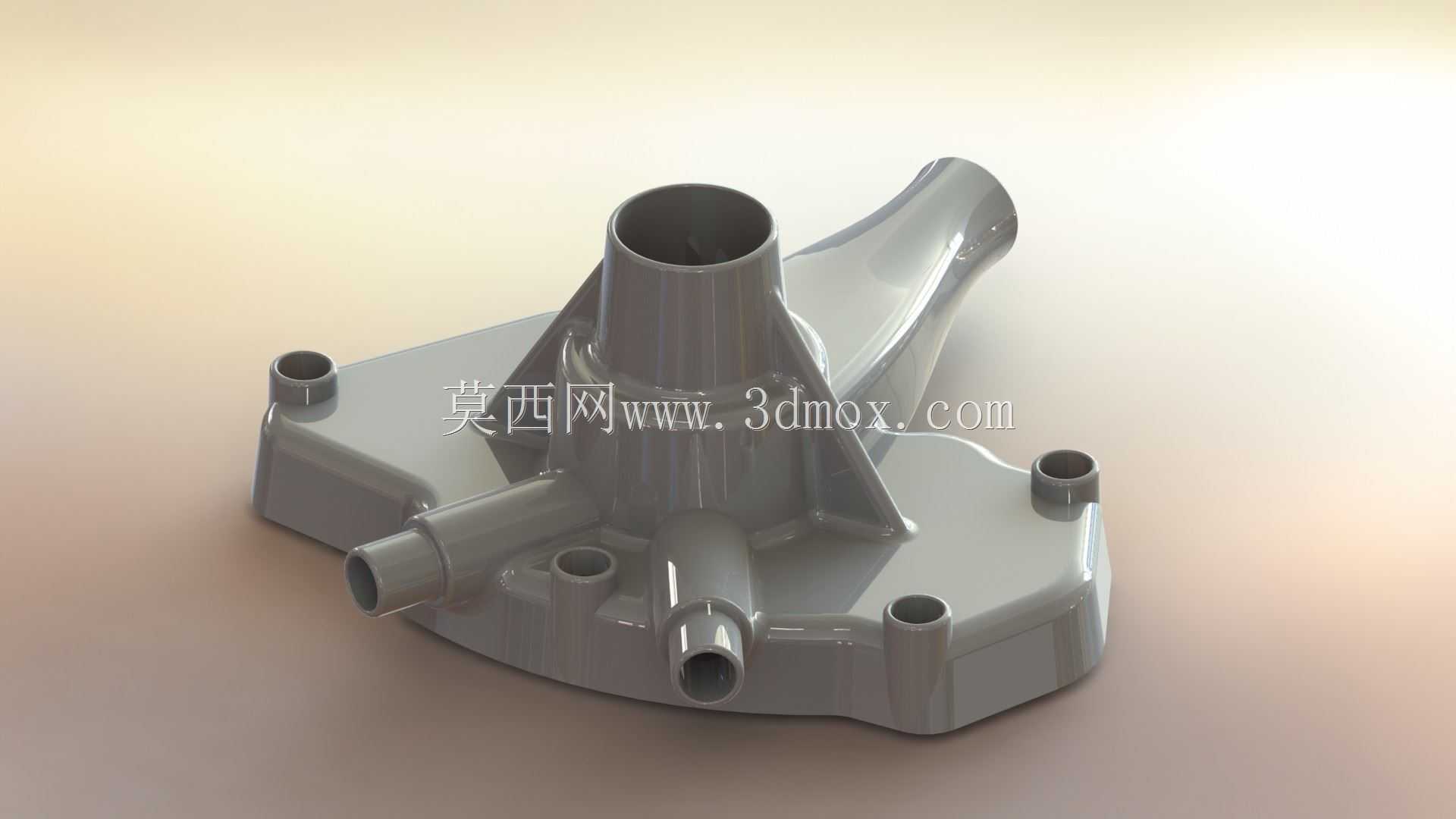

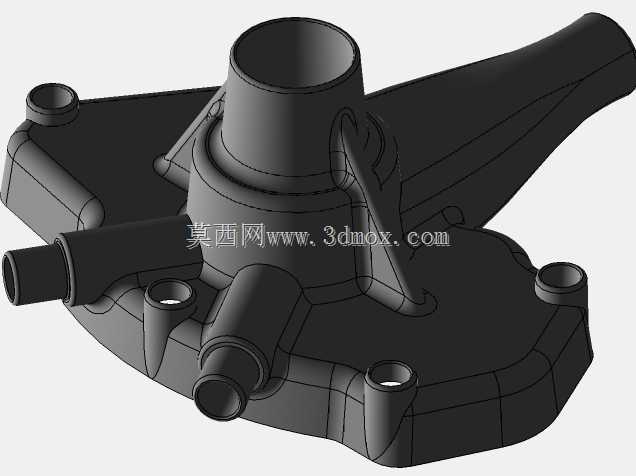

　　壳体主体采用近似三角形的安装法兰底座作为承载基础，法兰面预留四个均匀分布的螺栓过孔，孔位同轴度公差控制在0.1mm以内，安装时通过密封垫片与发动机缸体对应端面压紧贴合，保证结合面在0.15MPa工作压力下无冷却液渗漏。法兰底座向上延伸出主腔体结构，主腔体顶部为大直径进水口，直接对接发动机缸盖出水端的回水通道，腔体内部曲面采用顺滑过渡设计，避免流道出现直角拐点造成冷却液紊流，降低叶轮运转时的水力损失，提升冷却循环效率。

　　除顶部主进水口外，腔体侧面延伸出三个不同管径的接口，分别对应散热器出水回路、暖风水箱循环回路以及小循环旁通回路，每个接口的轴向角度都经过管路走向优化，既保证外接软管安装时的弯折半径符合橡胶管的最小弯曲要求，避免管路长期弯折产生开裂漏液问题，也能让各回路的冷却液流量分配匹配发动机不同工况下的散热需求。其中靠近法兰底座的两个小直径接口采用阶梯式插接结构，接口外壁预留环形卡箍槽，安装时通过喉箍锁紧即可完成密封，无需额外涂抹密封胶，提升售后维修的拆装效率；侧方斜向延伸的大直径出水接口角度向上倾斜15度，对接散热器上水管时可以自然形成管路坡度，方便冷却系统排气，避免腔体内积存气阻造成水泵空转、冷却失效。

　　结构强度设计上，主腔体与法兰底座的连接位置布置了四条放射状加强筋，筋条厚度从腔体根部向法兰边缘逐渐收窄，既可以提升壳体整体的抗振性能，应对发动机运转时的持续振动载荷，避免长期使用后腔体与法兰结合位置产生疲劳裂纹，也能控制壳体整体重量，符合轻量化设计要求。主腔体壁厚根据不同位置的承压需求做差异化设计，腔体侧壁承压区域壁厚保持均匀，避免注塑或压铸过程中出现缩孔、气孔等成型缺陷，安装孔位局部做加厚处理，分散螺栓锁紧时的压应力，防止孔位开裂。

　　从安装边界来看，壳体整体外轮廓尺寸控制在160mm×120mm×110mm范围内，最大外伸接口的长度不超过法兰边缘45mm，保证在紧凑的机舱布局中不需要额外调整周边附件位置即可完成装配。法兰面的平面度公差控制在0.05mm以内，表面粗糙度达到Ra1.6，保证与密封垫片贴合时的密封可靠性，所有接口的端面都做倒角处理，方便外接管路的插接装配，避免安装时割伤橡胶管内壁造成密封失效。

　　实际使用过程中，这类壳体需要长期在-40℃到120℃的温度区间内工作，同时承受冷却液的腐蚀与持续的压力脉动，因此结构设计时在流道内壁做了光滑圆弧过渡，减少杂质沉积的死角，也降低冷却液流动时对壁面的冲蚀，延长壳体的使用寿命。各接口的管径匹配经过流量校核，小循环旁通接口的通流面积满足冷启动时的快速暖机需求，暖风水箱接口的流量保证冬季驾驶舱的制热效率，主出水接口的通流能力匹配发动机额定功率下的最大散热需求，避免出现高负荷工况下冷却液循环不足导致的发动机过热问题。
