博世款外啮合液压齿轮泵结构优化设计

　　在工程机械、农用机械、机床液压系统以及工业自动化液压站的动力源配置中，外啮合齿轮泵凭借结构紧凑、抗污染能力强、维护成本低的特性，始终占据着中低压液压动力单元的主流应用位置，这款针对博世原有液压齿轮泵做结构优化的设计方案，正是围绕常规工况下齿轮泵的常见失效点做的针对性调整。从实际应用场景来看，这类齿轮泵通常适配10-16MPa的工作压力区间，可直接为液压油缸、液压马达提供压力油源，在小型装载机的转向系统、机床的夹具夹紧回路、自动化生产线的液压工装驱动回路中都能适配，相比柱塞泵它对油液清洁度的要求更低，在户外作业、工况粉尘较多的场景下稳定性更突出。

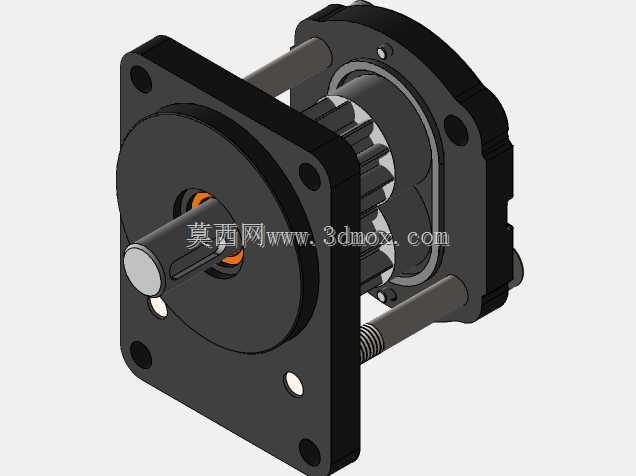

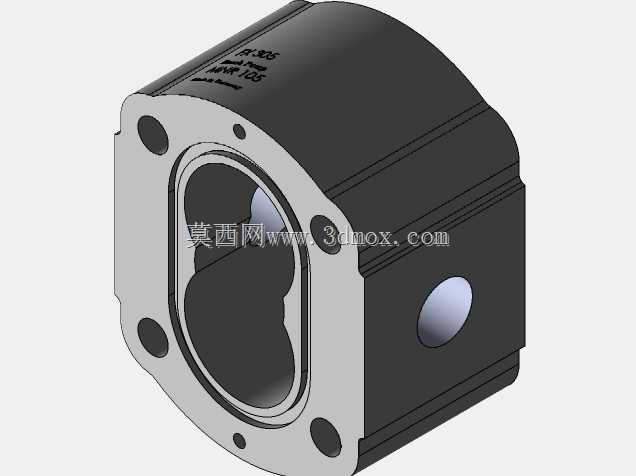

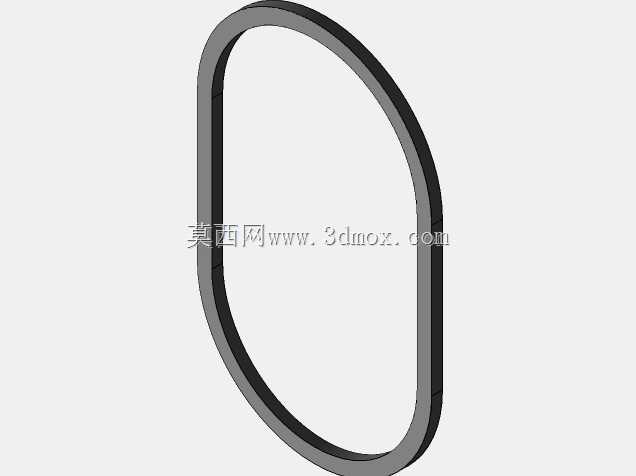

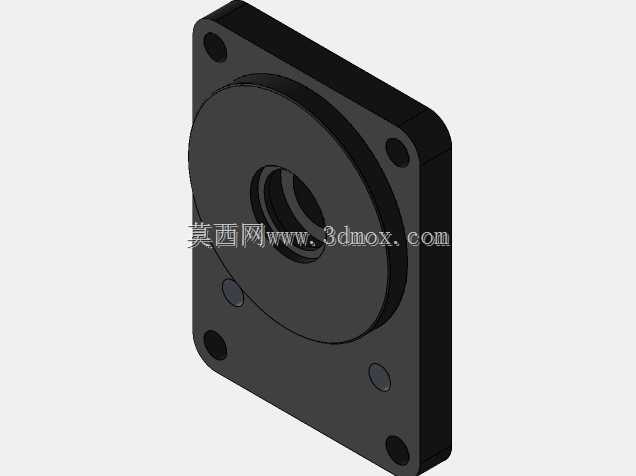

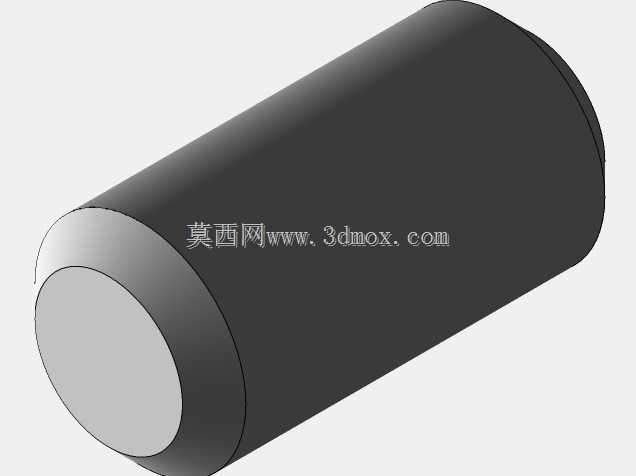

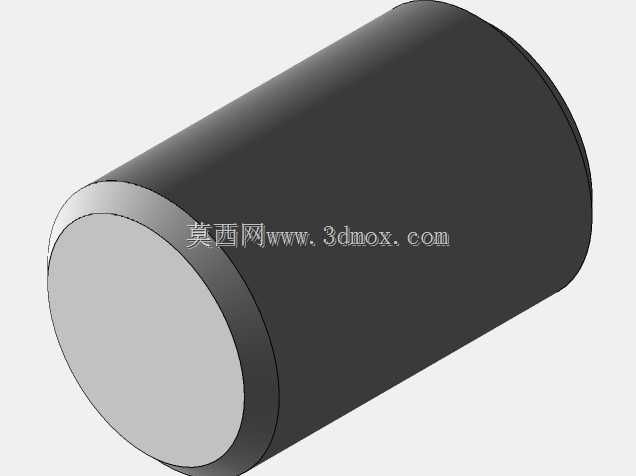

　　从结构功能特性来看，这款齿轮泵采用标准外啮合直齿轮作为核心工作副，主动轴通过轴伸端连接原动机动力输入，驱动轴齿轮带动惰轮同步反向旋转，在轮齿脱开啮合的一侧形成真空完成吸油，轮齿进入啮合的一侧挤压油液完成压油，整个工作过程依靠齿轮啮合间隙、齿轮端面与壳体盖板的间隙实现密封，设计中特意调整了轴封环前侧的盖体密封结构，将滑动轴承的定位心销与泵壳的配合公差做了收紧，避免长期高压工况下出现轴端窜动导致的油封泄漏问题。泵体的安装法兰采用标准方形法兰结构，四个安装孔的位置度公差控制在0.02mm以内，适配市面上多数同规格安装支架的直接替换，不需要额外做安装位的二次加工。

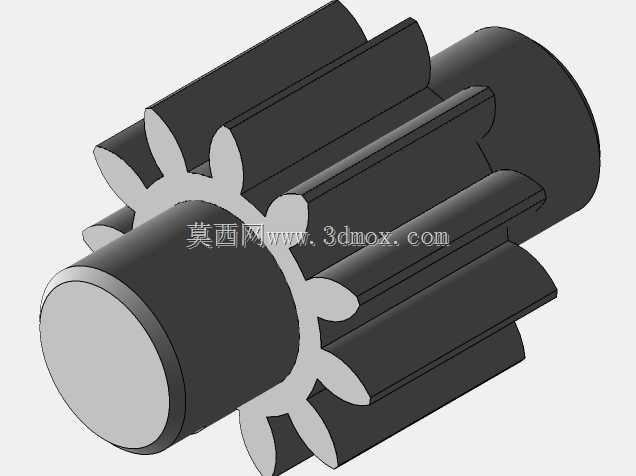

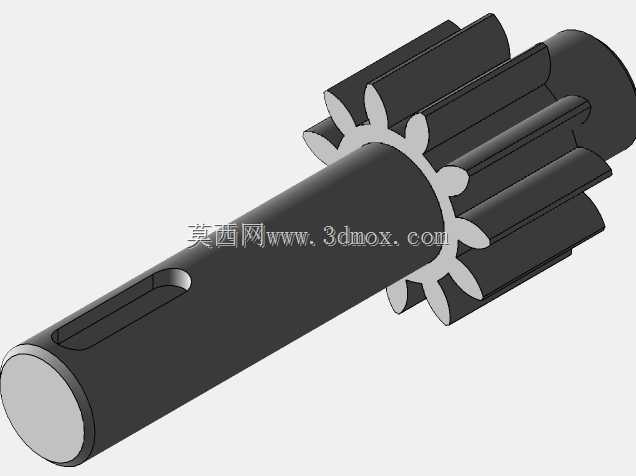

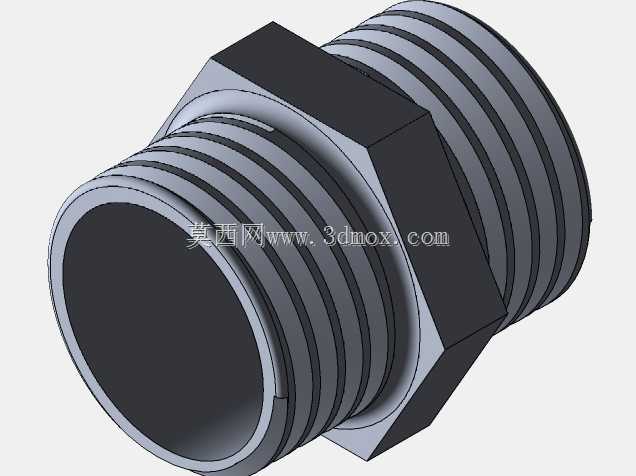

　　设计思路上没有盲目追求更高的压力参数，而是围绕现有工况下的寿命短板做优化：首先是齿轮参数选定模数2.75、齿数11，这个参数组合在保证排量满足常规动力需求的前提下，尽可能减小了齿轮的径向尺寸，同时降低了齿轮啮合时的径向力，减少滑动轴承的侧向载荷，延长轴承的使用寿命；其次是泵壳端盖的固定螺钉排布做了优化，在高压侧增加了螺钉密度，避免长期高压冲击下端盖出现局部变形导致的端面泄漏；另外在进出油口位置采用标准螺纹接头结构，适配常规液压管路的快速连接，不需要额外配置转换接头。

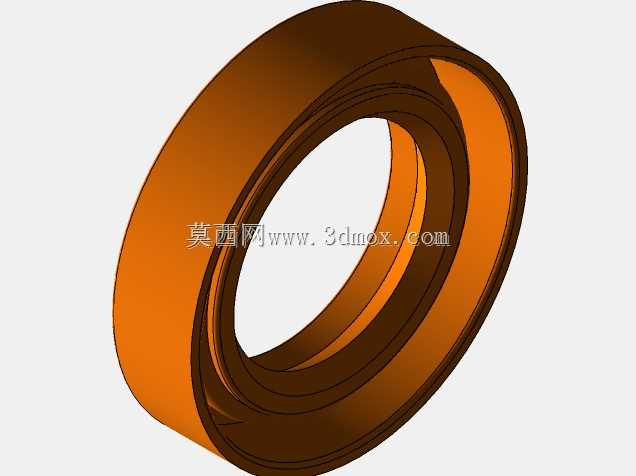

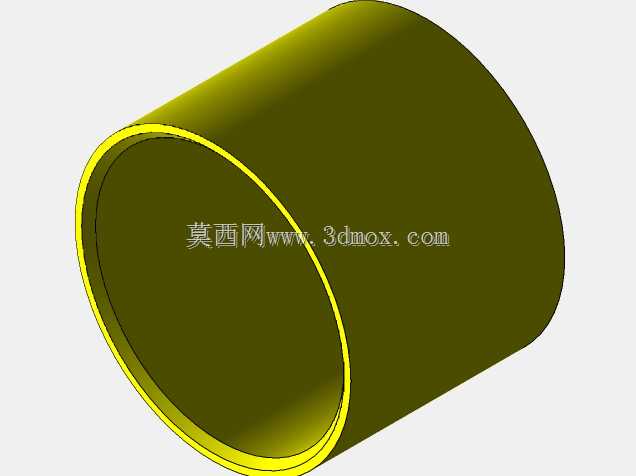

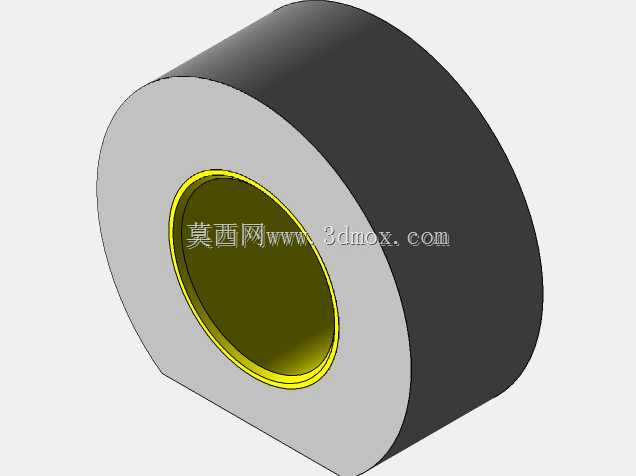

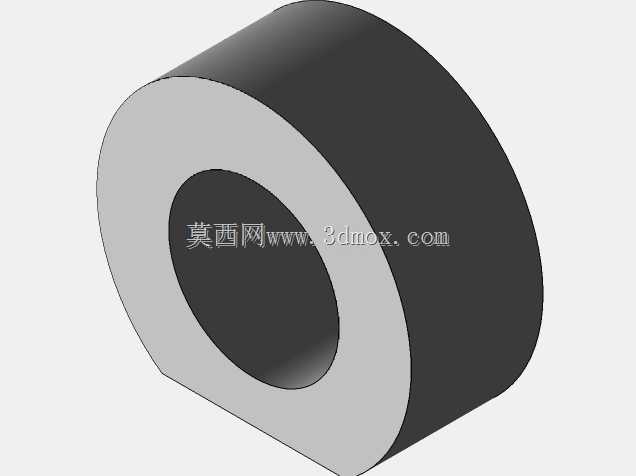

　　从安装边界尺寸来看，这款齿轮泵的轴伸直径、法兰安装孔距、进出油口的中心高度都与同规格博世原厂齿轮泵保持一致，可直接实现原位替换，不需要调整原有液压系统的管路布局和安装空间，泵体的总长度控制在常规安装空间允许的范围内，即使是在布局紧凑的小型液压站中也不会出现干涉问题。滑动轴承采用带油槽的铜合金材质，在泵工作过程中可通过内部泄漏的压力油实现自润滑，不需要额外配置润滑管路，简化了日常维护的流程。轴封部位采用双唇口油封结构，内侧封油外侧防尘，在多粉尘的户外作业场景下也能有效阻挡外部杂质进入泵体内部，避免齿轮和轴承的异常磨损。

　　实际选型适配过程中，需要注意原动机的输出转速与泵的额定转速匹配，这款齿轮泵的额定转速区间在800-2500rpm，可直接匹配四级电机或者柴油机的动力输出，不需要额外配置减速机构。泵体的泄油通道采用内部泄油结构，不需要单独外接泄油管路，进一步简化了安装流程。在做三维建模过程中，所有配合面的公差都按照液压元件的常规配合等级做了设定，齿轮的齿形参数按照标准渐开线齿形绘制，可直接用于后续的工程图导出、结构干涉校验以及加工工艺的编制，对于做液压系统改造、同类型泵的国产化替代设计的工程人员来说，这个结构方案可以直接作为设计参考，减少前期结构测绘和参数验算的工作量。
