双机组卧式泵隔振安装结构设计

　　在工业流体输送系统的现场布置中，卧式离心泵组的振动传递问题一直是机电安装环节需要重点管控的内容，尤其是在民用建筑配套泵房、工业厂区循环水站、精密生产车间供水单元这类对振动幅值、结构传声有明确限值要求的场景，泵组与安装基础之间的隔振设计直接决定了系统投用后的运行稳定性与周边环境的振动达标情况。这套双机组卧式泵隔振结构，正是针对卧式离心泵与驱动电机直联传动的布局特点，完成的一体化隔振安装方案设计，从结构层面切断泵组运行振动向建筑基础的传递路径。

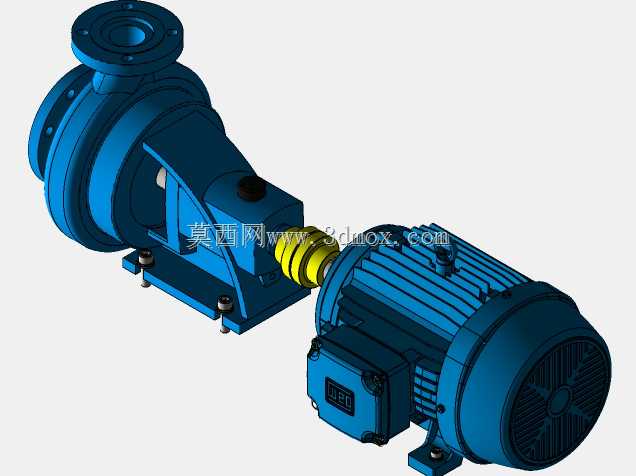

　　从实际应用场景来看，这类隔振结构适配端吸式卧式离心泵的常规安装需求，不管是冷冻水循环泵、冷却水泵，还是生产工艺用的卧式输送泵，只要是电机与泵体通过联轴器直联、共用安装底座的卧式泵组，都可以参考这套结构的设计逻辑完成隔振改造或新建设计。很多现场安装时容易忽略隔振装置的刚度匹配问题，要么隔振器选型过软导致泵组启动时晃动量超标，要么刚度过高起不到应有的隔振效果，这套结构在设计时就将泵体、电机、共用安装底座的整体重量做了统一核算，每个支撑点位的隔振器载荷都做了均匀分配，避免出现局部载荷过载导致的隔振性能失效。

　　从功能特性上看，这套结构的核心作用是降低泵组运行过程中产生的振动向安装基础的传递，同时也能阻隔外部基础振动对泵组对中精度的影响。卧式泵运行时的振动来源主要有几个方面：一是叶轮旋转时的流体脉动带来的径向激振力，二是电机转子转动时的残余不平衡量带来的振动，三是联轴器对中偏差带来的周期性激振，这些振动如果直接通过刚性底座传递到混凝土基础，一方面会沿着建筑结构传递到周边区域，影响办公或生产环境，另一方面长期的振动冲击也会导致泵组的连接螺栓松动、机械密封磨损加快、轴承使用寿命缩短。这套隔振结构在泵组共用底座与混凝土基础之间设置了均匀分布的隔振支撑点，每个支撑点的隔振元件都做了竖向与水平方向的刚度匹配，既能有效衰减竖向的振动传递，也能约束泵组启动、停机过程中的水平方向位移，避免泵组出现过大的偏移影响联轴器对中精度。

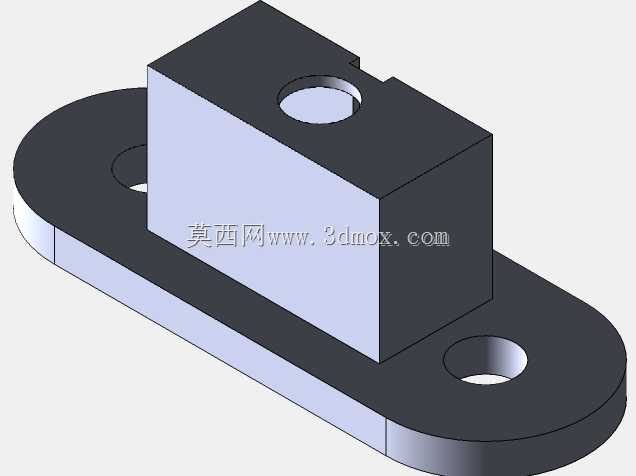

　　在设计思路上，这套结构没有采用复杂的主动隔振方案，而是基于被动隔振的工程原理做了适配卧式泵组的优化。首先是共用安装底座的刚度设计，底座采用型钢焊接框架结构，上面加工有与泵体、电机安装脚匹配的定位螺栓孔，保证泵体与电机安装后的同轴度精度，底座自身的结构刚度经过核算，在承受泵组满重以及运行动载荷的情况下，底座的变形量控制在联轴器对中允许的偏差范围内，避免底座变形导致的泵轴与电机轴不同心。其次是隔振支撑点的布局设计，支撑点没有简单布置在底座的四个角点，而是根据泵组的重心位置做了点位优化，两个泵组各自的支撑点都围绕自身重心均匀分布，保证每个隔振器的压缩量基本一致，避免出现个别隔振器长期过载失效的问题。另外在隔振器与底座、隔振器与混凝土基础的连接面上，都设计了防滑定位结构，不需要在混凝土基础上预埋大型固定件，就能保证泵组运行时的位置稳定性，降低现场安装的施工难度。

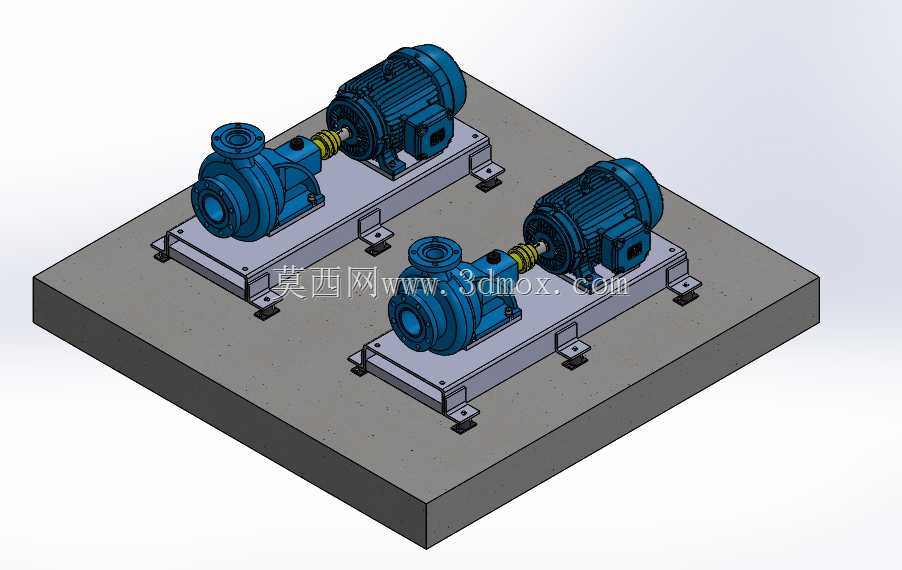

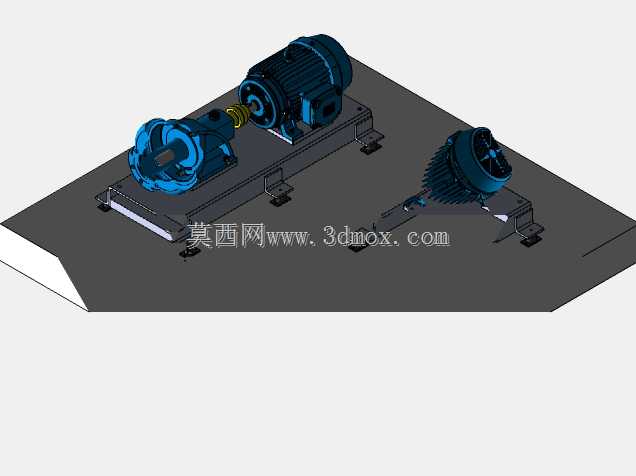

　　从安装边界与尺寸适配的角度来说，这套结构的混凝土基础平台尺寸按照双泵组并排布置的外轮廓预留了足够的安装操作空间，基础平台的上平面平整度要求控制在每米2毫米以内，保证隔振器安装后各个支撑点的高度差在允许范围内。每个泵组的底座长度方向尺寸覆盖泵体进口端到电机风扇端的全部长度，宽度方向覆盖泵体与电机的最大安装宽度，隔振器安装完成后，底座底面与混凝土基础面之间预留了足够的间隙，方便后期对隔振器进行检查、更换，不需要将整台泵组吊装移位就能完成维护操作。在管线连接方面，设计时也考虑了隔振后的位移补偿需求，泵体的进出口管路都需要配套设置软连接接头，避免管路的刚性连接抵消隔振结构的隔振效果，同时也能防止泵组的振动传递到管路上，引发管路支架的共振问题。

　　很多工程现场在做泵组隔振时，容易只关注隔振器的选型，而忽略底座刚度、支撑点布局、管线连接这些配套细节，最终导致隔振效果达不到设计预期。这套隔振结构从整体布局出发，将泵组、安装底座、隔振元件、基础平台作为一个完整的系统来设计，各个部件之间的参数做了匹配优化，既保证了隔振效率，也兼顾了现场安装、后期维护的便利性，对于同类型卧式泵组的隔振安装设计有很强的参考价值，结构建模时所有安装孔位、支撑点位置、部件配合尺寸都按照实际工程安装公差做了预留，能够直接用于施工方案的可视化交底或者安装结构的参考设计。
