食品加工用立式油炸搅拌装置结构设计

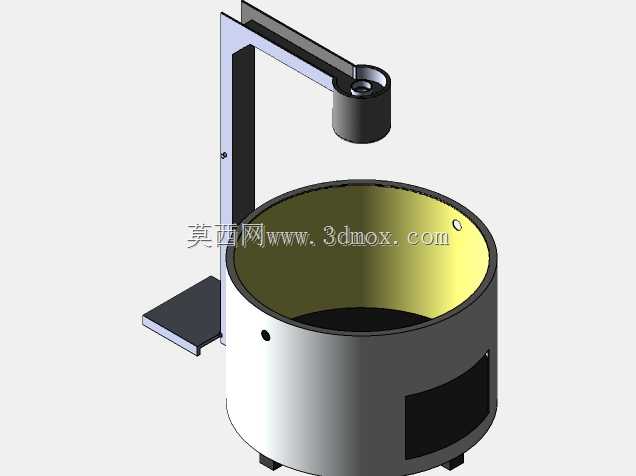

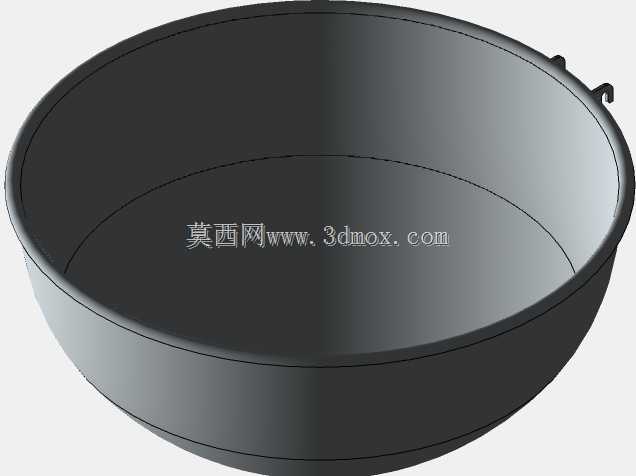

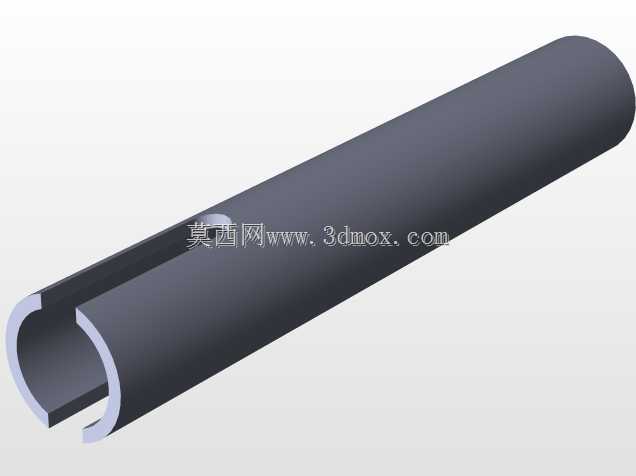

　　在休闲食品、中央厨房预制菜加工的油炸工序段，这类立式搅拌装置的应用场景十分明确，主要针对小批量多品类的油炸食材加工需求，解决油炸过程中食材堆积受热不均、局部焦糊的问题，常见于小型食品加工坊、餐饮门店后厨的油炸作业环节，适配坚果、面制品、膨化类食材的油炸加工，作业时可在高温油浴环境下持续带动物料翻动，保证每一处食材都能均匀接触热油，稳定油炸成品的色泽与熟化程度。从结构功能来看，整套装置以圆柱型罐体作为核心容纳腔体，罐体下部预留加热模块安装位，可直接适配电加热管或者燃气加热腔的安装，不需要额外改造外部支架，罐体底部做了圆弧过渡处理，减少油炸残渣的堆积死角，日常清理时可以顺着弧面快速刮除残留油渣，降低清洁维护的工作量。

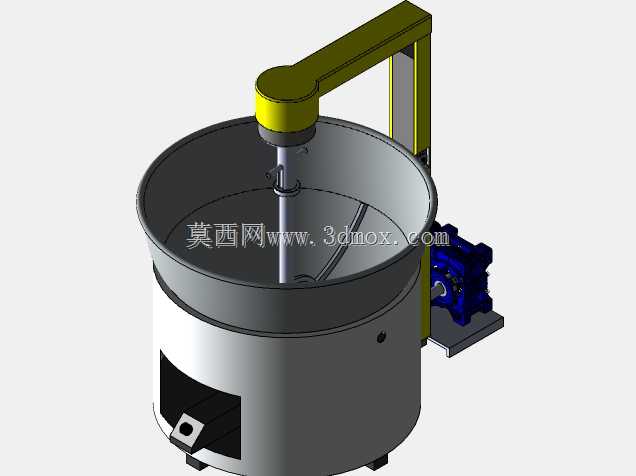

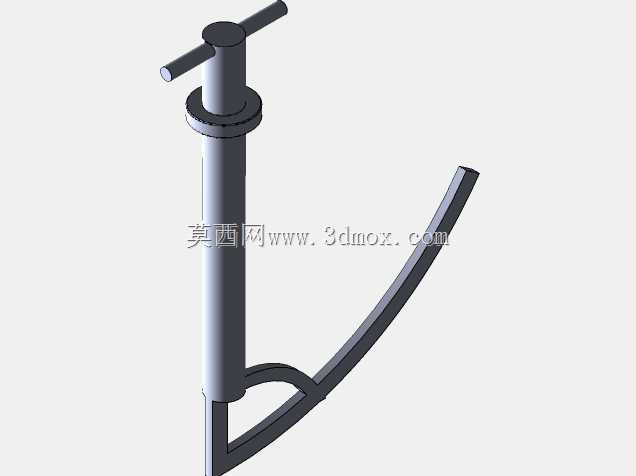

　　搅拌驱动部分采用悬臂式支撑结构，支撑臂从罐体侧方向上延伸至罐体中心上方，将搅拌轴的驱动端固定在悬臂端部，搅拌轴垂直伸入罐体内部，轴端安装的搅拌桨叶做了贴合罐底弧度的折弯处理，转动时桨叶与罐底保持恒定小间隙，既不会刮蹭罐体壁面，又能带动底部沉积的物料向上翻动，避免重质食材沉底焦糊。侧方安装的传动组件通过联轴器与搅拌轴连接，可根据加工食材的特性匹配不同转速区间，处理易破损的食材时调低转速减少物料碎裂，处理密度大、易结块的食材时调高转速保证翻动充分，传动部分与罐体之间做了隔热隔离设计，避免罐体高温传导至传动部件，加速密封件与润滑脂的老化失效。

　　设计过程中优先考虑了食品接触区域的结构合理性，所有与油料、食材接触的壁面、桨叶都做了无锐角圆滑过渡，没有易残留物料的凹槽缝隙，减少卫生死角，符合食品加工设备的卫生设计要求；支撑臂与罐体的连接采用可拆卸式螺栓固定，需要深度清洁罐体或者更换桨叶时，可以快速拆开连接螺栓将整个搅拌驱动组件抬起，不需要完全拆解设备就能完成维护作业。安装边界方面，整套设备的占地投影为圆形罐体的外接矩形，不需要额外预留过大的侧面操作空间，仅需在传动组件侧预留检修空间即可，罐体底部的支撑脚做了高度可调设计，可根据现场地面平整度调整设备水平度，避免搅拌轴转动时出现偏磨，设备的进料口为罐体上部敞口结构，可适配手动投料或者小型上料机对接，出料可通过罐体下部预留的出料口安装阀门实现油料与物料的排出，不需要额外倾倒罐体，降低作业人员的操作强度。

　　结构建模时重点校核了搅拌轴的悬臂长度与轴径的匹配关系，避免满负载转动时轴端出现过大挠度导致桨叶刮蹭罐壁，同时对支撑臂的抗弯强度做了受力验算，保证长期运行过程中支撑结构不会出现形变偏移，传动组件的安装座做了定位止口设计，装配时可以快速保证输出轴与搅拌轴的同轴度，降低装配调试的难度，减少运转过程中的振动与噪音。
