商用健身房带拉杆深蹲举重训练架结构

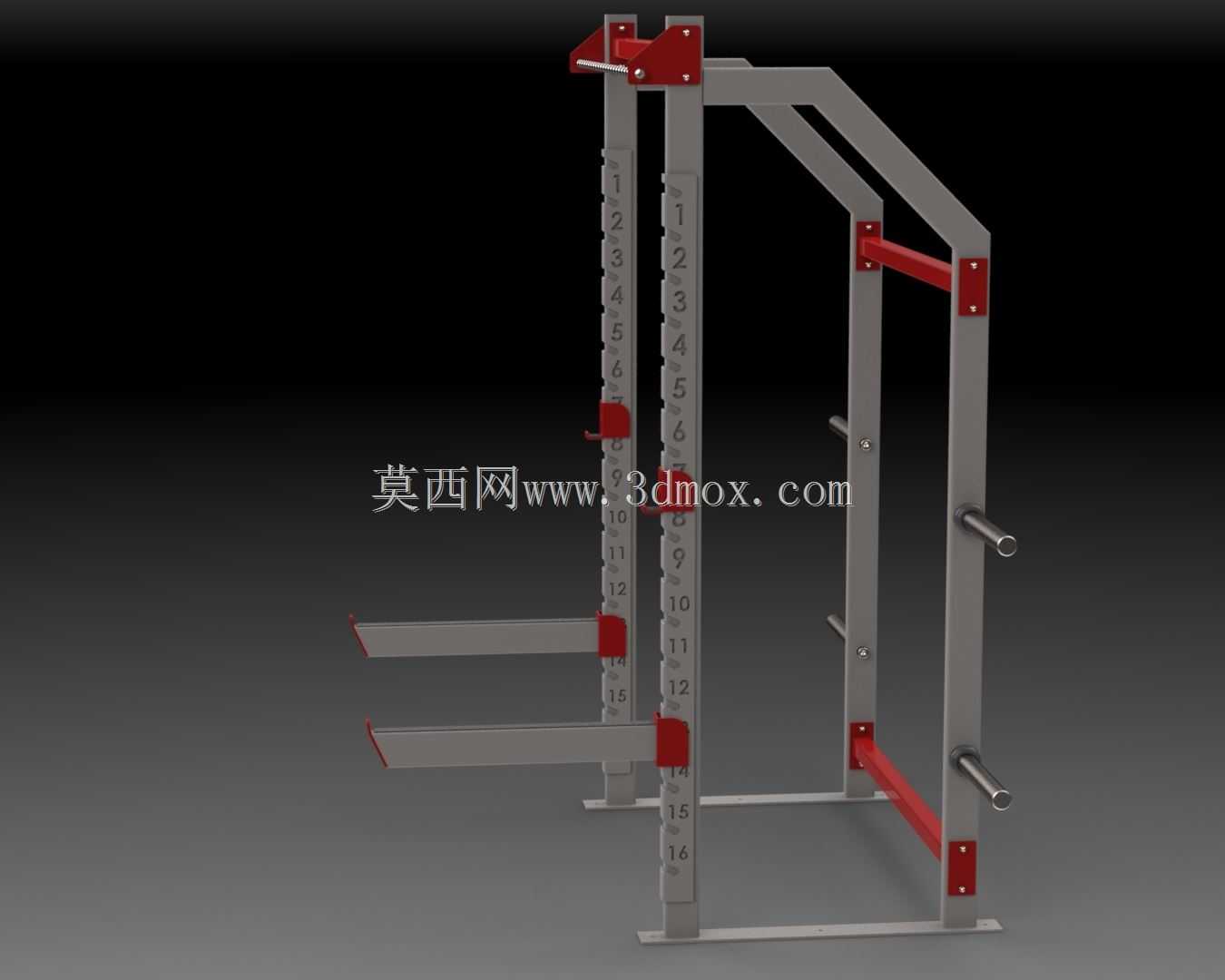

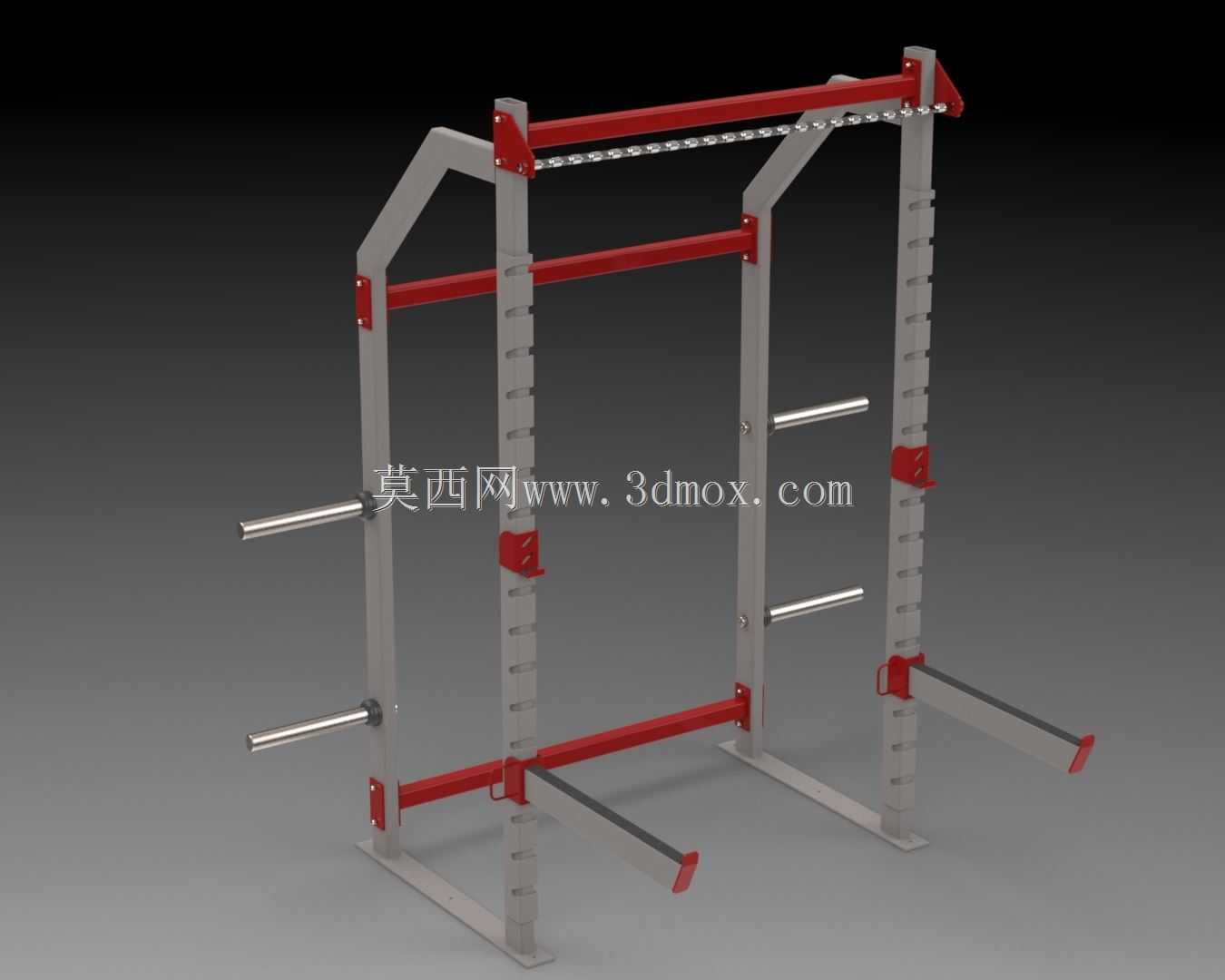

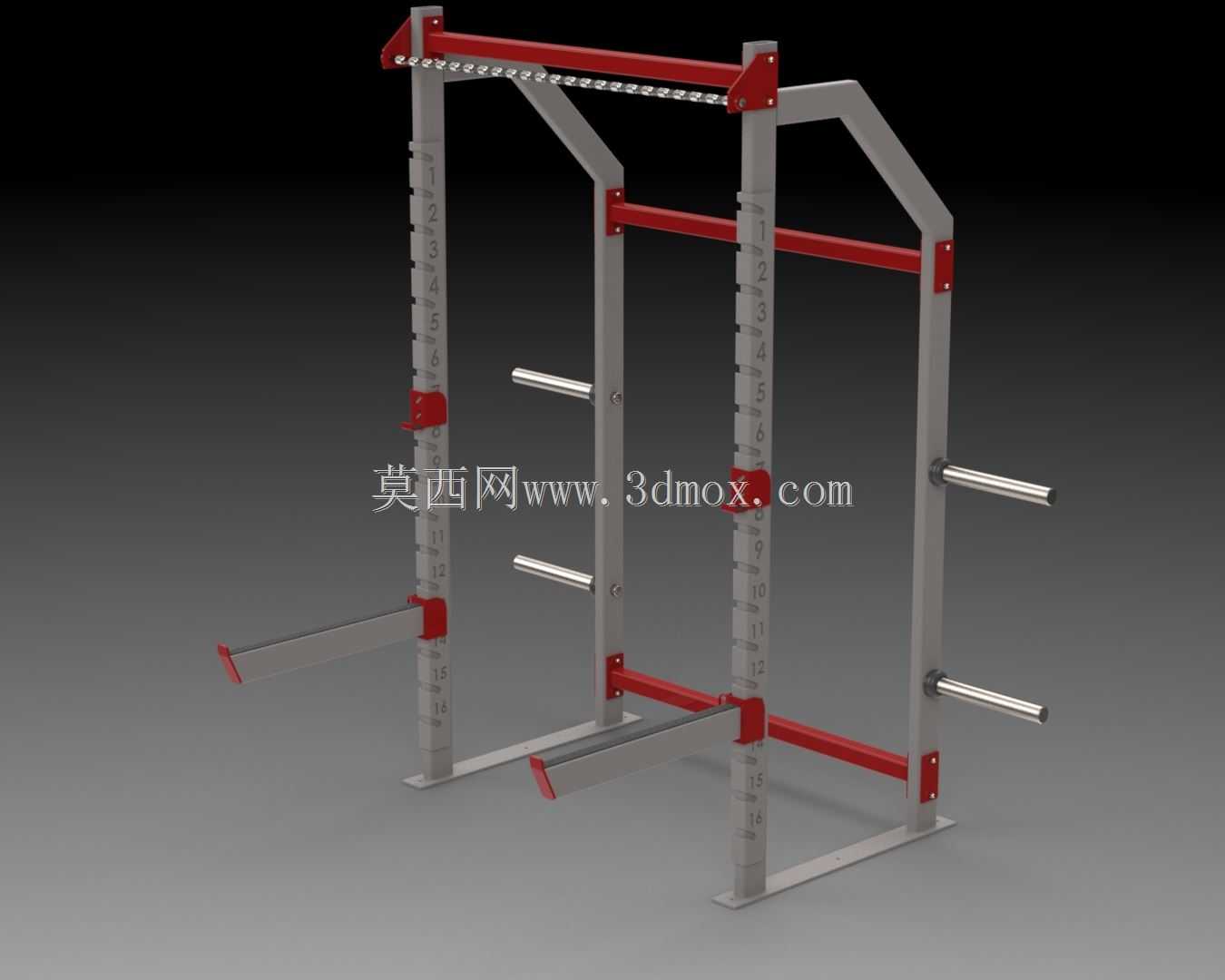

　　这款带拉杆的深蹲举重架，核心服务于商业健身场馆、单位体能训练室、社区健身中心的力量训练场景，日常承载杠铃深蹲、卧推辅助、引体向上、杠铃片收纳等多项力量训练功能，是自由力量区的核心承载设备。从实际使用场景来看，这类架体需要同时满足不同身高训练者的使用需求，还要兼顾训练过程中的安全防护，避免杠铃脱手造成的运动损伤，同时要适配常规商用杠铃杆、标准杠铃片的尺寸规格，不能出现配件不兼容的问题。

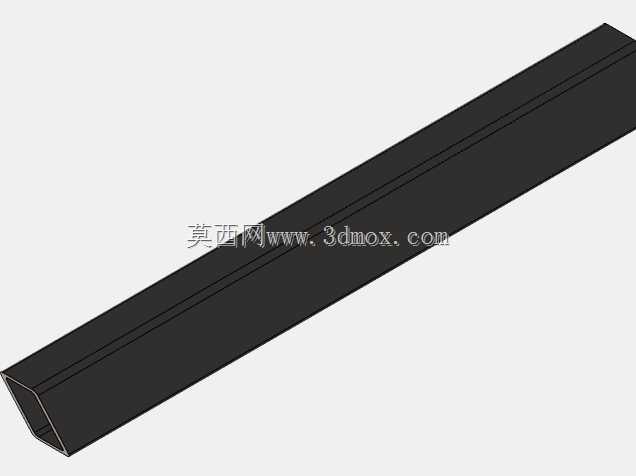

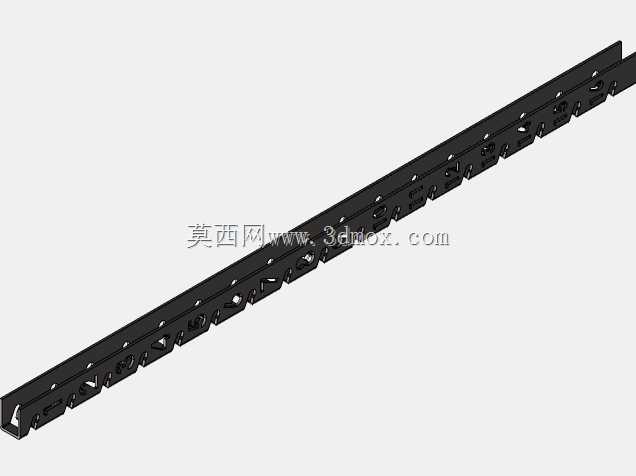

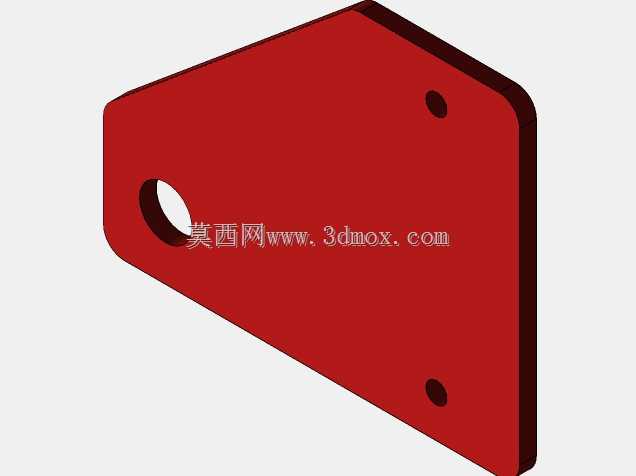

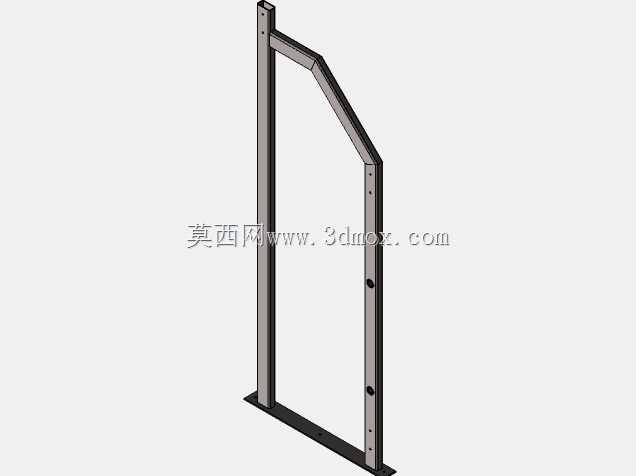

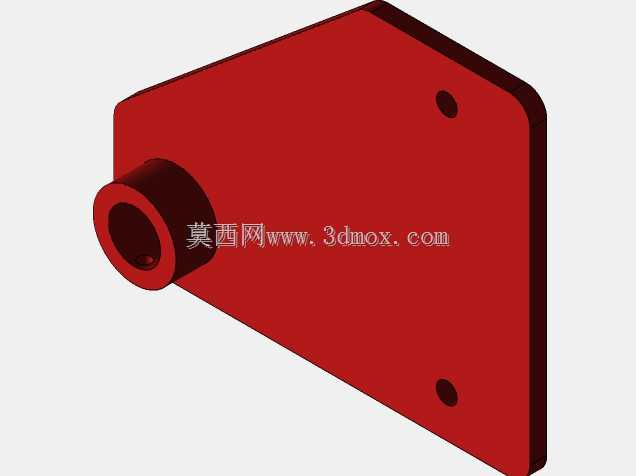

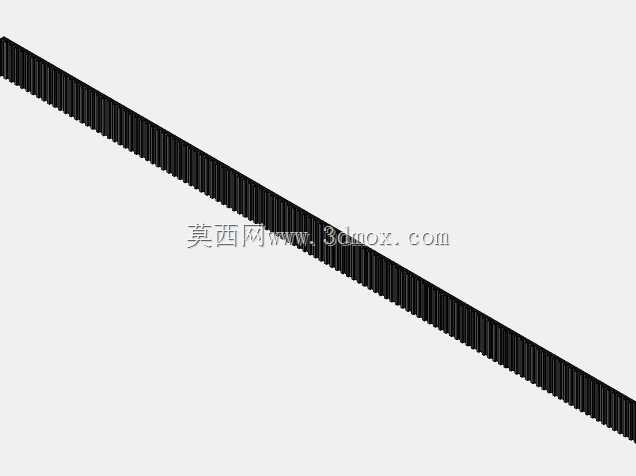

　　设计层面首先考虑的是架体的整体刚性，主体承载立柱采用矩形截面型钢焊接成型，立柱表面等距加工有调节孔位，孔位间距按照常规训练的调节梯度设置，可匹配不同身高使用者的安全杠高度、卧推支撑高度需求，孔位边缘做倒角处理，避免插拔调节销时出现卡滞、划伤表面的问题。架体顶部设置一体化引体向上杆，杆身做滚花防滑处理，杆的直径符合人手抓握的舒适尺寸，两端与立柱的连接位置采用三角加强板焊接，分散引体向上动作产生的集中载荷，避免长期使用后连接处出现焊缝开裂的问题。

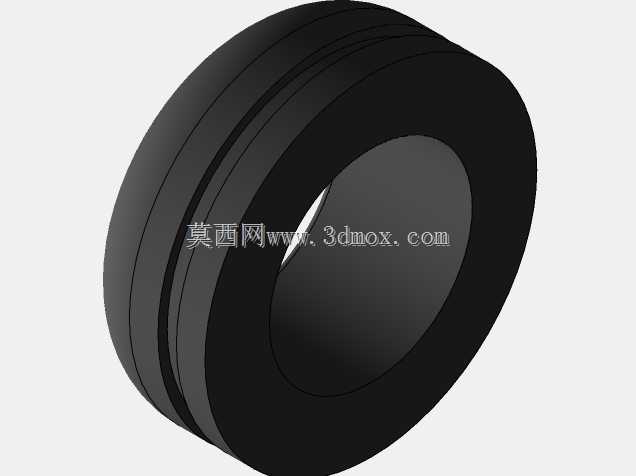

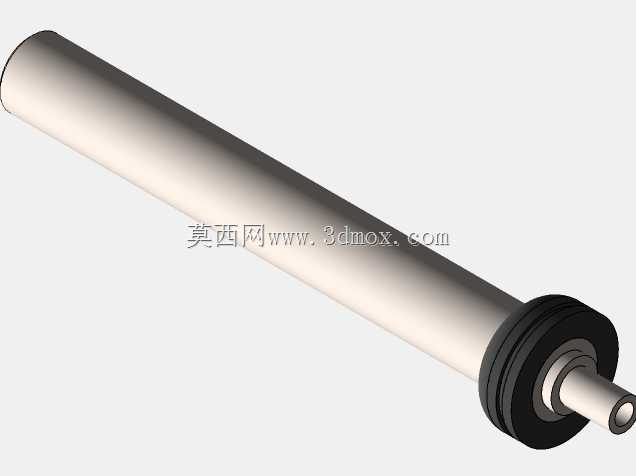

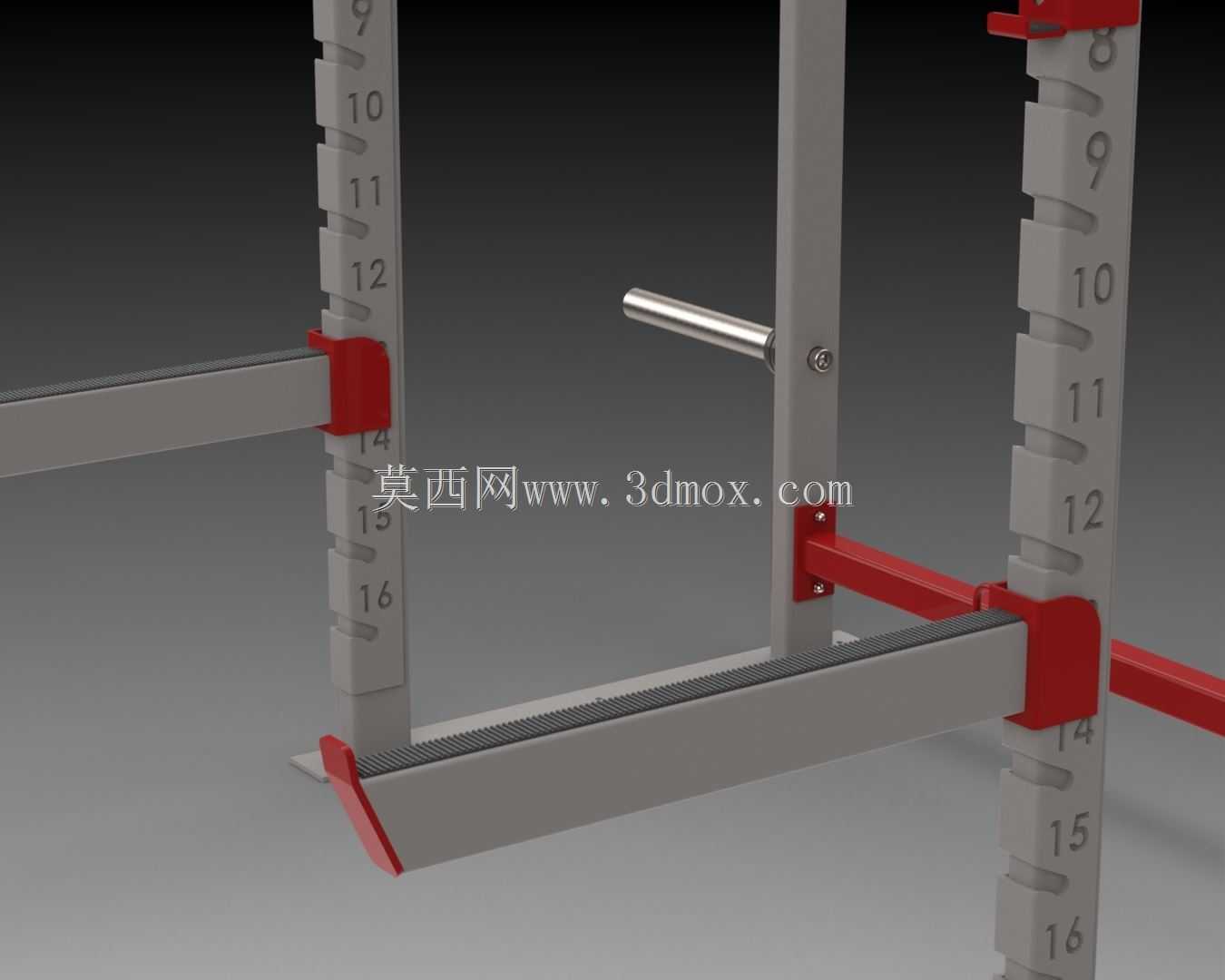

　　架体两侧伸出的悬臂杆为杠铃片存放位，悬臂长度按照常规大重量杠铃片的叠加厚度设计，单侧可容纳多片标准孔径杠铃片，悬臂末端做向上的翻边处理，防止训练过程中误碰导致杠铃片滑落。底部的支撑脚向外延伸出足够的宽度，配合底部的可调防滑脚垫，即使在硬质地胶地面上也能保证架体放置稳定，不会在大重量冲击下出现侧翻、移位的问题，脚垫的调节行程可适配地面存在的微小高度差，保证四个支撑脚完全贴合地面，避免架体出现晃动。

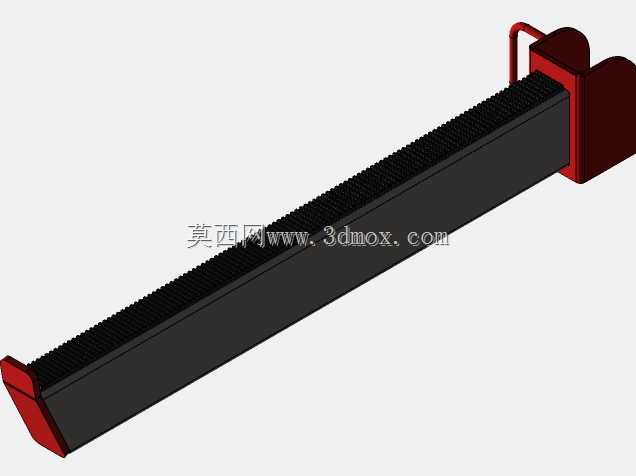

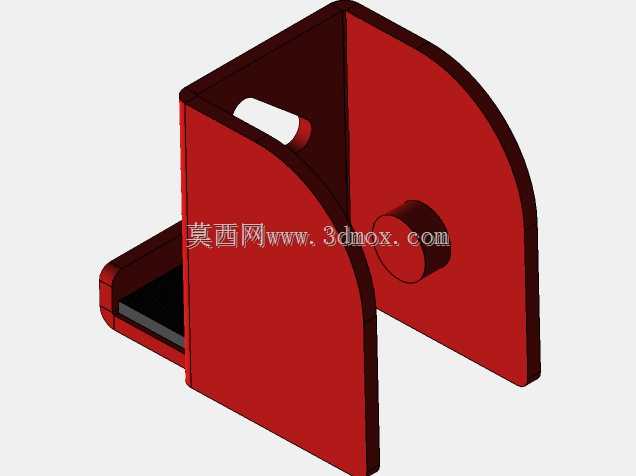

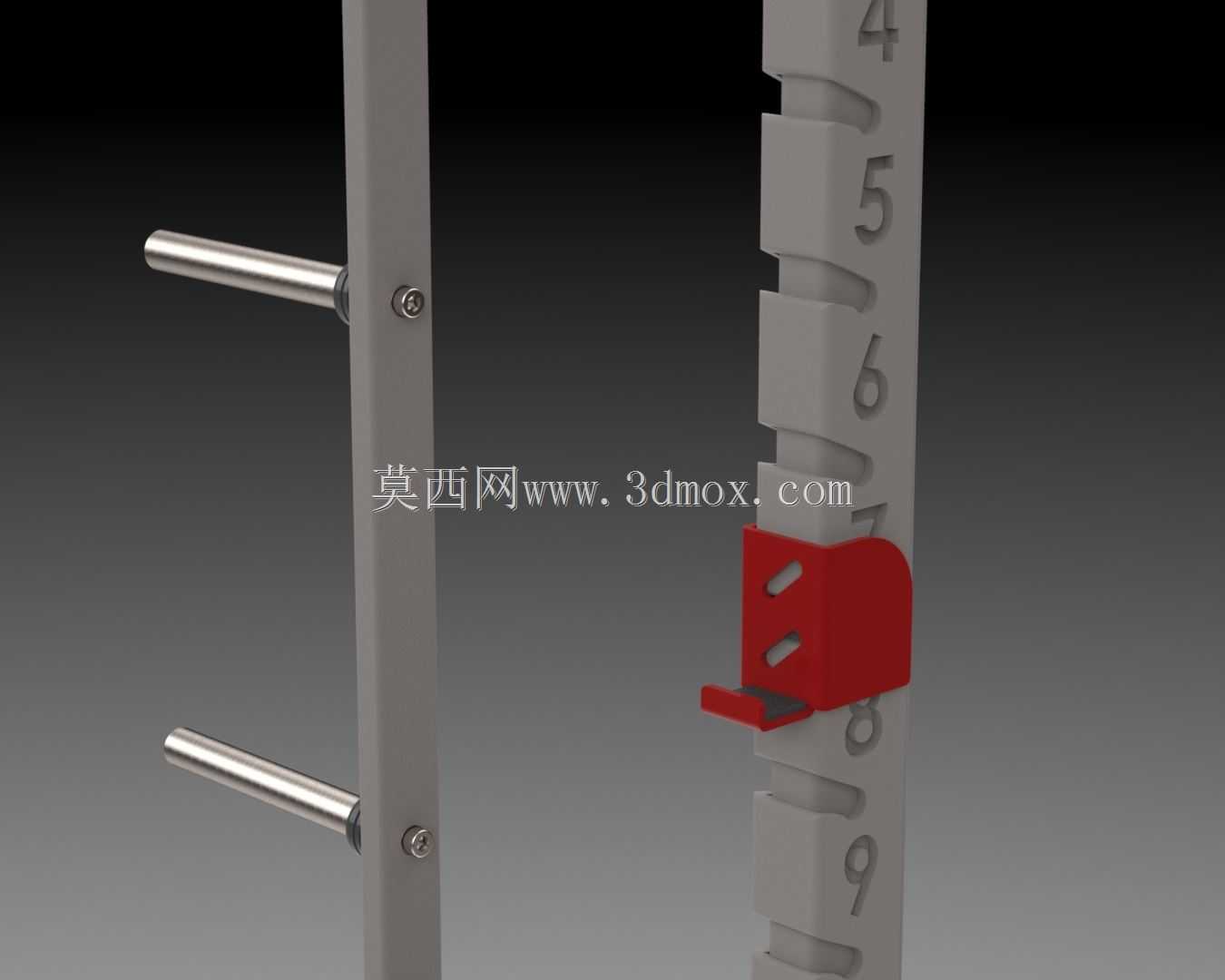

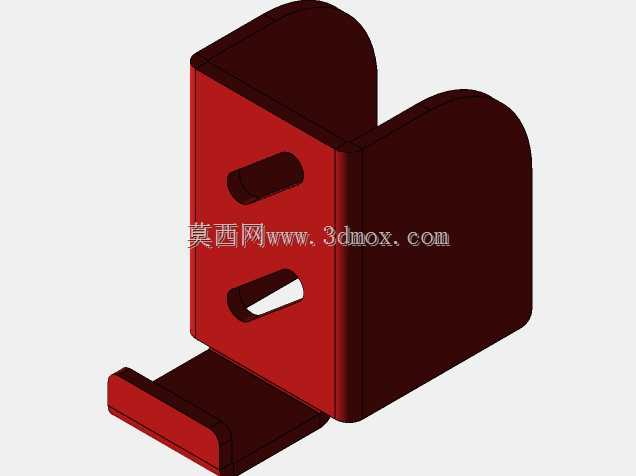

　　安全防护杠采用与主体同规格的型钢制作，通过快插销与立柱连接，可根据训练者的身高、动作幅度快速调整高度，在训练者出现力竭无法支撑杠铃时，安全杠可稳稳托住杠铃，避免杠铃砸落造成人身伤害。架体的横向连接杆除了提升整体框架的抗扭性能外，还可作为辅助训练的扶手，满足部分康复训练、辅助深蹲动作的使用需求。

　　从安装边界来看，这款架体的整体占地尺寸适配常规商业健身房的自由力量区布局，安装时不需要额外打膨胀螺栓固定地面，依靠自身重量与底部防滑结构即可保证稳定性，适合场馆后期调整布局时移动位置。架体的整体高度满足室内场馆的常规层高要求，不会出现顶部触碰吊顶的问题，前后预留的操作空间可满足训练者完成全幅度深蹲、进出架体的动作需求，两侧预留的杠铃片存放空间也不会占用过多的通道面积。

　　细节设计上，所有金属构件的焊接位置都做了打磨抛光处理，表面采用静电喷塑工艺，红色的功能部件与银灰色的主体框架形成明显的视觉区分，方便训练者快速识别调节位置、安全部件的所在位置，所有棱角位置都做了圆弧过渡，避免训练过程中磕碰造成受伤。引体向上杆的位置设置在架体顶部靠前的位置，训练者做引体向上时不会碰到架体的立柱，动作幅度不受限制，杆身的防滑处理即使在训练者手心出汗的情况下也能保证足够的摩擦力，避免脱手。

　　在实际使用中，这款架体可搭配深蹲凳、卧推凳完成多种复合力量训练动作，相比单一功能的训练架，整合了引体向上、杠铃片收纳、安全防护的功能，不需要额外配置单独的引体向上架、杠铃片架，有效节省场馆的设备占地面积，提升空间利用率。架体的载荷设计满足大重量力量训练的需求，长期使用下不会出现立柱变形、焊缝开裂的问题，维护成本极低，只需要定期检查调节销的磨损情况、紧固连接位置的螺栓即可保证正常使用。
