小型框架式液压压装设备结构设计

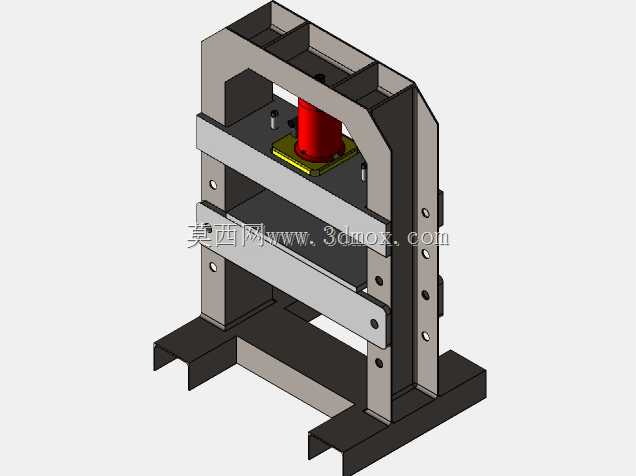

　　在中小批量零部件加工、机修车间零散压装作业、五金件校形工序里，这类小型框架式液压压装设备的出镜率一直很高，它不像大型闭式压力机那样需要专门的设备基础，也不像气动压床那样输出压力上限受限，刚好覆盖几吨到十几吨压力区间的作业需求，不管是过盈配合件的压装、小型金属件的校直、薄板材的简易冲裁，还是非金属件的压合成型，都能适配对应的作业场景。从结构布局来看，这套设备采用的是开式C型加双侧立柱补强的框架设计，主体承力结构用标准型钢拼焊而成，底部是两条平行的槽钢作为安装支脚，既可以直接通过膨胀螺栓固定在水泥地面上，也可以加装减震垫直接放置在硬化车间地面，不需要提前做复杂的地基施工，对于场地经常调整的小型加工车间来说，移动和重新定位的成本很低。设备的上横梁位置固定了垂直布置的液压油缸，油缸的活塞杆端连接活动压头，压头下方是可调整高度的工作台托板，托板通过螺栓与两侧立柱上的不同高度定位孔连接，作业前可以根据待加工工件的总高度，调整托板的安装位置，缩小压头的空行程距离，既可以提升作业效率，也能减少油缸长时间伸出带来的刚性损耗。两侧的立柱采用厚钢板折弯拼焊的箱型结构，相比单块钢板的立柱，箱型截面的抗扭和抗弯能力更强，在油缸施压的时候，能够减少框架开口处的张口变形量，保证压头的垂直精度，避免压装过程中因为机架变形导致工件压偏、配合面刮伤的问题。

　　设计的时候特意在压头和工作台托板之间预留了足够的操作空间，操作人员可以很方便地摆放、调整待压装的工件，也能在压装过程中直观观察工件的配合进度，不像封闭结构的压力机那样存在视野盲区。油缸的安装位置做了嵌入式的定位槽，油缸法兰通过内六角螺栓与上横梁固定，安装的时候可以保证油缸的轴心线与工作台面垂直，同轴度公差控制在0.1mm以内，避免长期偏载导致油缸密封件过早磨损。活动压头与两侧立柱之间加装了导向滑块，滑块采用耐磨铜合金材质，与立柱导轨面之间预留了0.02-0.05mm的配合间隙，压头上下移动的时候不会出现左右晃动的情况，压装力的传递方向始终保持垂直。

　　设备的液压执行件采用单作用柱塞油缸，下压靠液压系统提供动力，回程靠油缸内部的复位弹簧带动，这种结构的油缸结构简单，维护成本低，对于这种小吨位的压装作业来说完全够用，不需要复杂的双油缸平衡回路，液压系统的故障点也更少。工作台托板上加工了均匀分布的T型槽，可以根据不同的工装夹具需求，安装定制的压装定位座、工件固定夹具，不需要对托板本身进行二次加工，适配不同规格工件的压装需求。从安装边界来看，设备的整体宽度控制在1米以内，深度在0.8米左右，高度不超过1.8米，整体占地面积不到1平方米，哪怕是空间紧张的街边机修铺、小型五金加工厂的角落位置，都能放下这套设备，不需要占用大面积的生产场地。框架的焊接位置都做了去应力处理，焊接完成后通过时效处理消除焊接内应力，再进行导轨面的铣削加工，避免长期使用过程中机架因为内应力释放出现变形，影响设备的压装精度。在实际使用场景里，这类设备常用来完成轴承与轴套的过盈压装、电机端盖与轴承的装配、小型五金零件的铆接、变形钢材的校直、橡胶衬套与金属支架的压合等工序，相比手动压床，它的输出压力稳定，压装过程的压力可以通过液压系统的调压阀进行调整，针对不同材质、不同过盈量的工件，可以设置合适的压装力，避免压力过大把工件压裂，或者压力过小导致压装不到位的问题。

　　设备的两侧没有多余的遮挡结构，长度较长的工件比如长轴类零件的校直作业，可以从框架的侧面开口位置伸入，不会被机架挡住，拓展了设备可加工工件的尺寸范围。压头的下端面做了标准的夹具安装孔，可以根据作业需求更换不同形状的压头，比如平压头、V型压头、成型压头，不需要更换整个油缸活塞杆，更换过程只需要拧下固定螺栓就能完成，切换不同作业内容的效率很高。在设计这套结构的时候，特意简化了不必要的复杂结构，没有加装多余的数控进给、自动送料等机构，把成本和结构复杂度控制在合理范围，针对的就是零散、小批量的压装作业场景，设备的维护也很简单，日常只需要定期检查导轨面的润滑情况、油缸的密封件有没有渗漏、连接螺栓有没有松动，不需要专业的设备维护人员就能完成日常保养，对于没有专门设备维护团队的小型加工主体来说非常友好。框架的底部支脚预留了地脚螺栓安装孔，如果是固定工位长期使用，可以通过螺栓把设备牢牢固定在地面，压装过程中设备不会出现移位，作业稳定性更好；如果是需要经常转场的作业场景，也可以在支脚下方加装万向脚轮，方便在车间内移动，切换不同的作业位置。
