手轮驱动立式手动压装作业设备结构

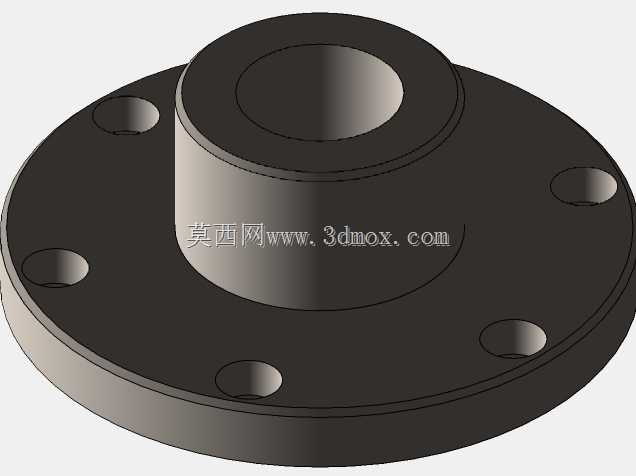

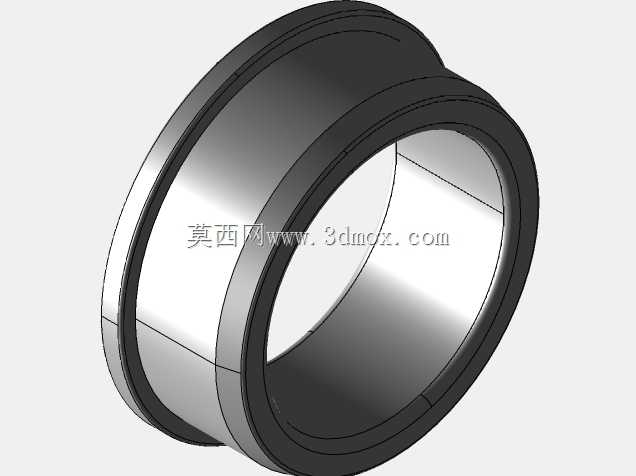

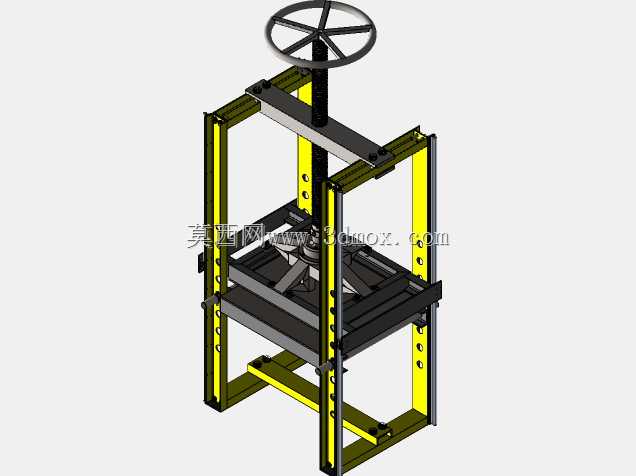

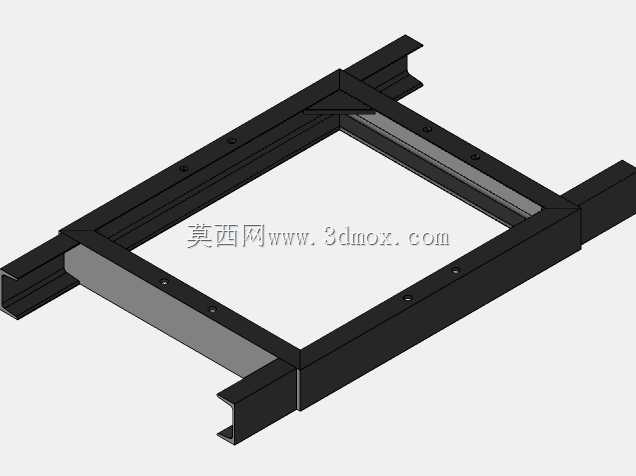

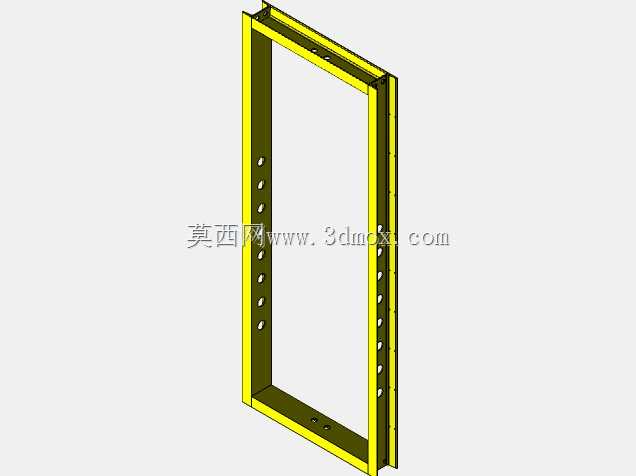

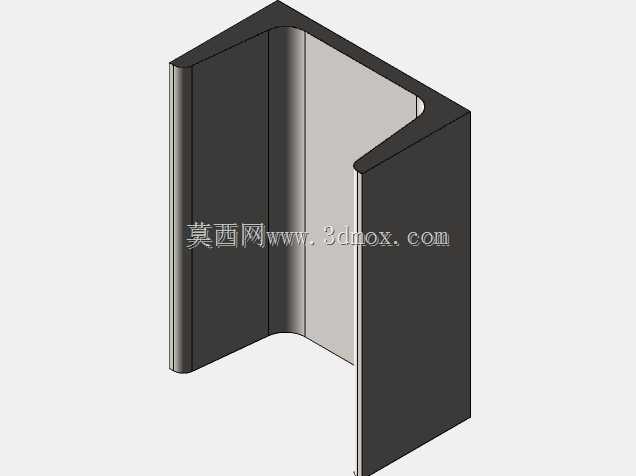

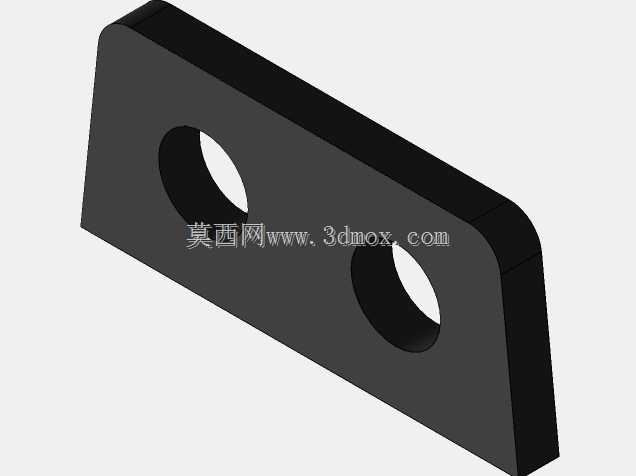

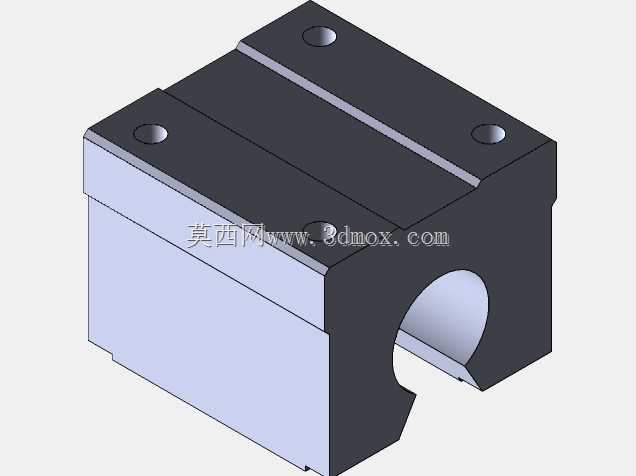

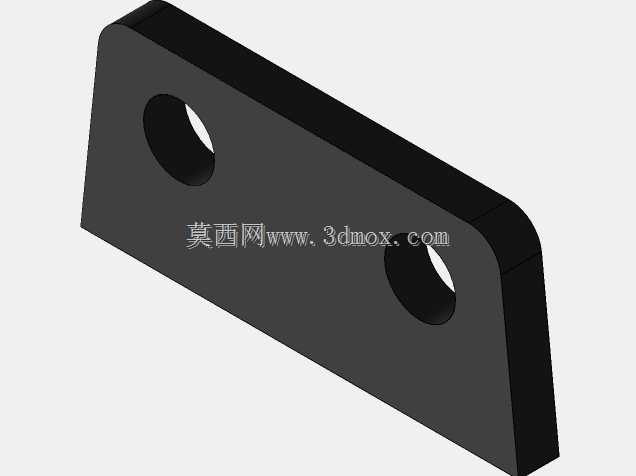

　　这款手动驱动的压装设备，在中小批量零部件加工、机修车间零散作业、五金维修门店的日常操作场景中适配性极强，不需要外接气源、电源等动力源，完全依靠操作人员转动手轮输出下压力，对于没有配套动力管线的临时作业点、户外维修现场、小型加工坊的零散压装工序来说，省去了动力布线、气源配套的成本，也不存在电动、液压设备的待机能耗问题，哪怕是空间局促的工位角落也能安置使用。从结构设计逻辑来看，整体采用双立柱龙门式框架作为承载主体，两侧的立式立柱采用标准型钢拼接加工，立柱上沿竖直方向加工有等间距的调节孔位，能够根据待加工工件的高度差，快速调整中部承压工作台的固定位置，适配不同高度尺寸的工件压装需求，不需要额外加装增高垫块就能覆盖多数常见小零件的压装行程范围。

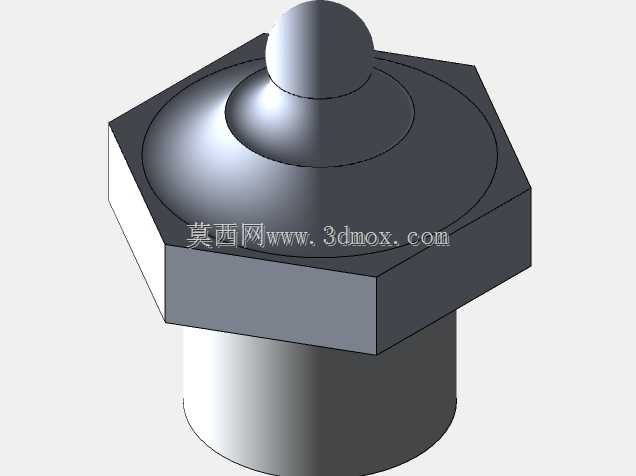

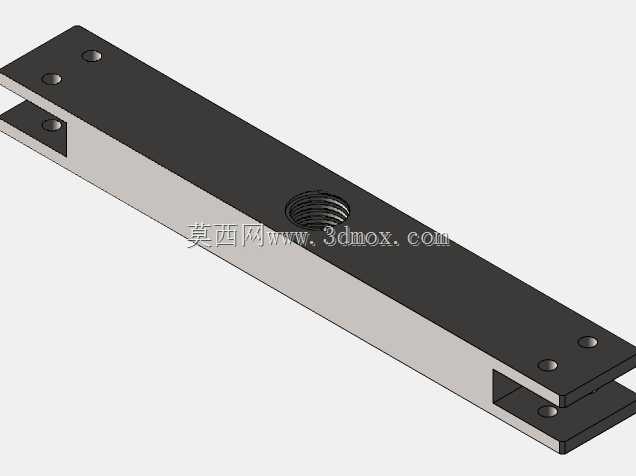

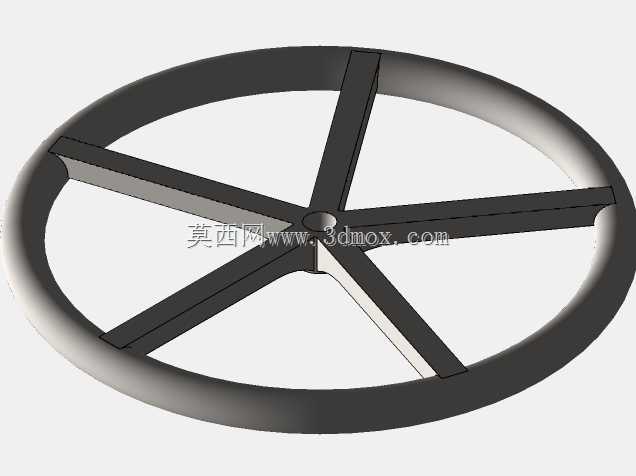

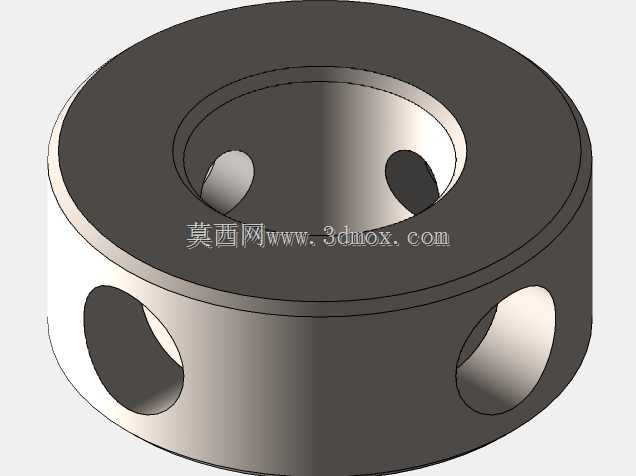

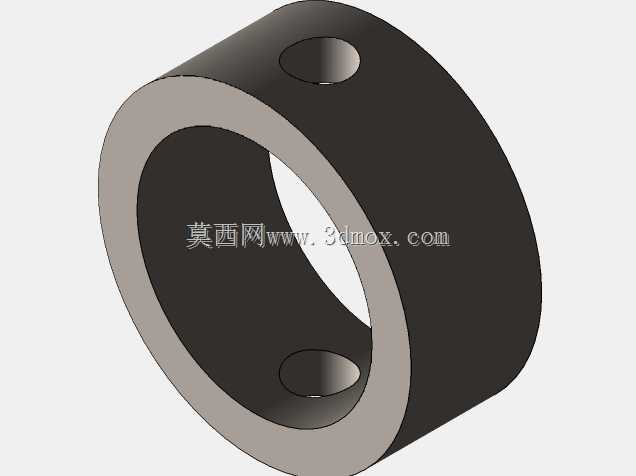

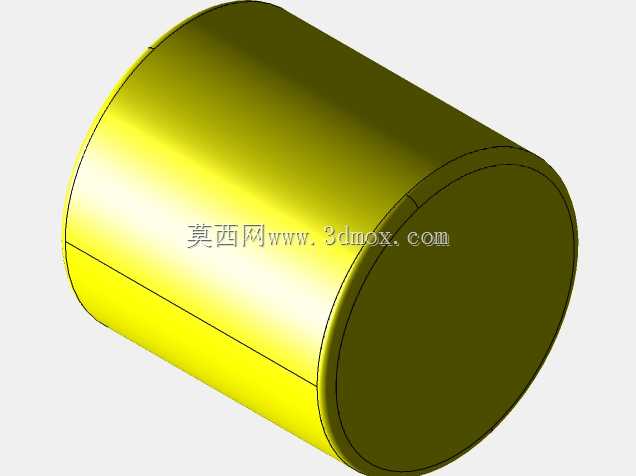

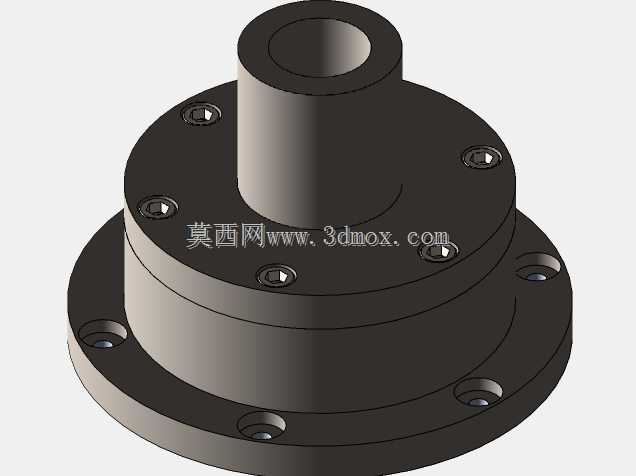

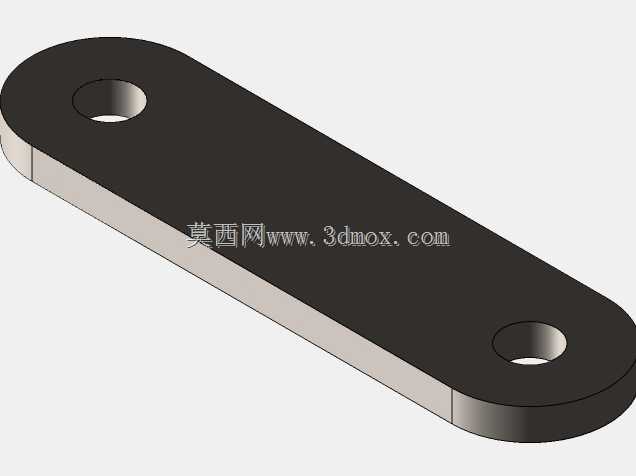

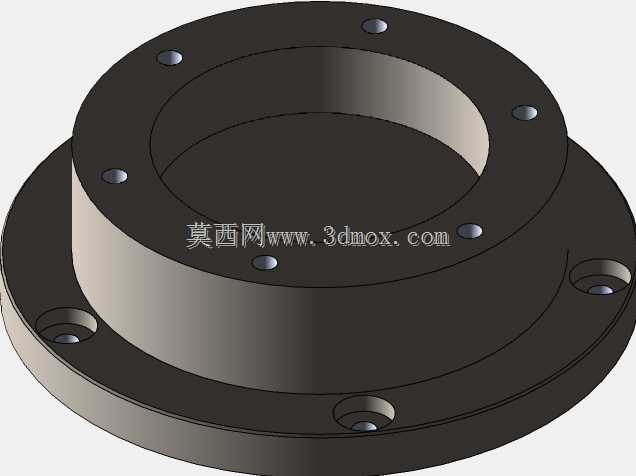

　　顶部的传动部分采用梯形丝杠副作为力传递构件，手轮直接与丝杠顶端刚性连接，操作人员转动手轮时，丝杠将旋转运动转化为竖直方向的直线进给运动，梯形丝杠本身具备自锁特性，当压装过程中操作人员松开手轮时，压头不会因为工件的反作用力出现回弹下滑的情况，能够保证压装过程的作业安全，也能在压装到指定位置时保持压力稳定，不需要额外设置锁止机构。压头部分采用平板式结构设计，压合面经过铣削加工保证平面度，避免压装过程中因为压头倾斜导致工件受力不均出现压偏、压损的问题，压头与丝杠下端采用活动铰接连接，即使工件上表面存在微小的角度偏差，压头也能自适应贴合工件表面，保证压力垂直作用在压装面上。

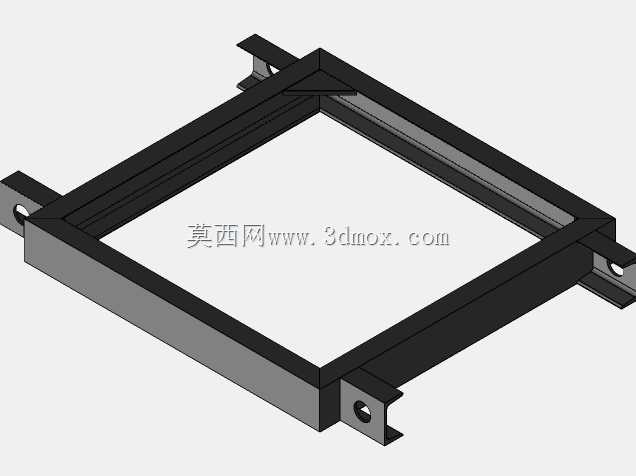

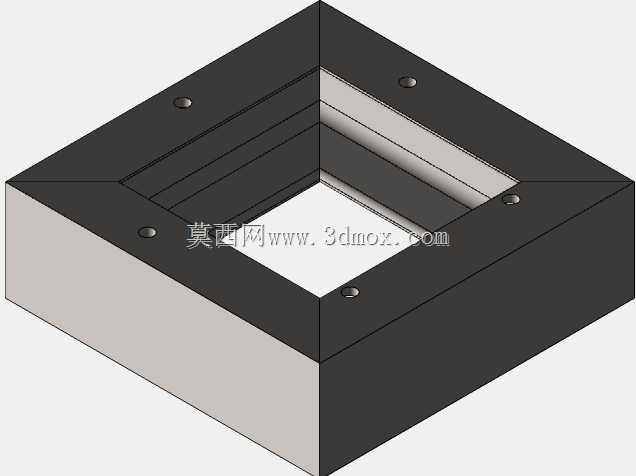

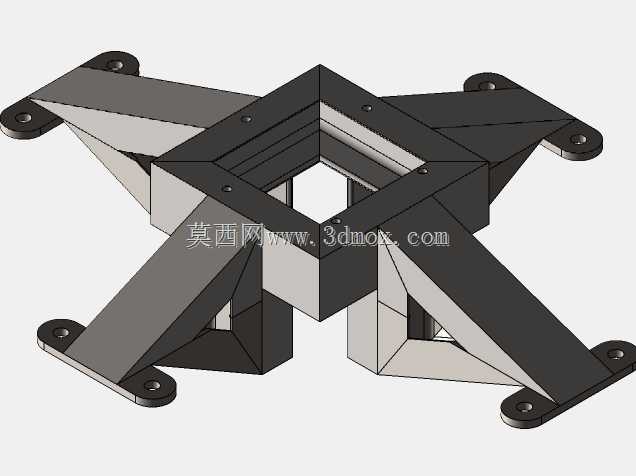

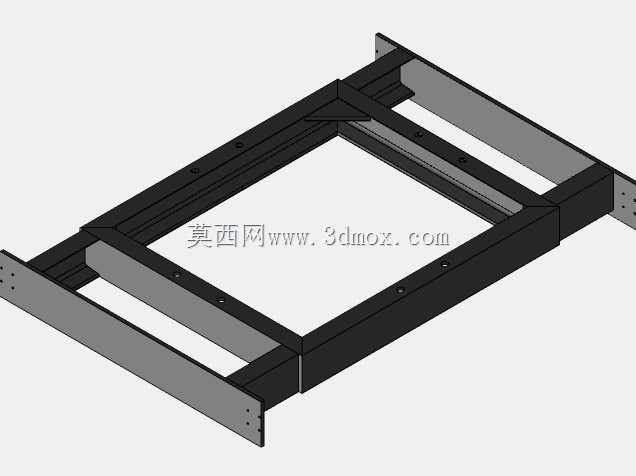

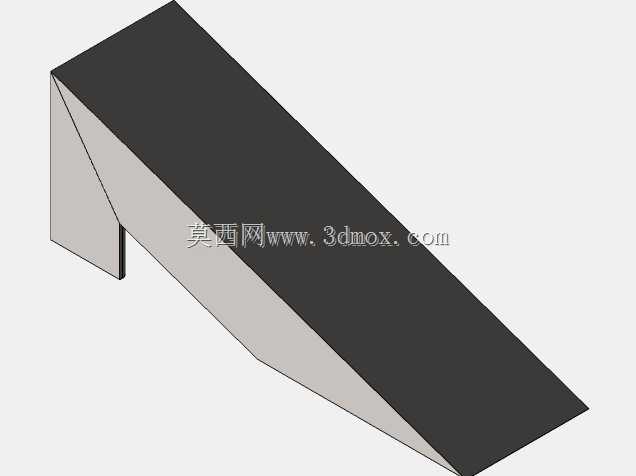

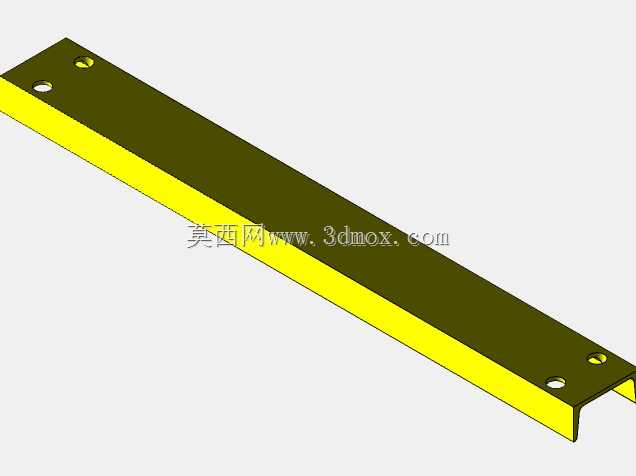

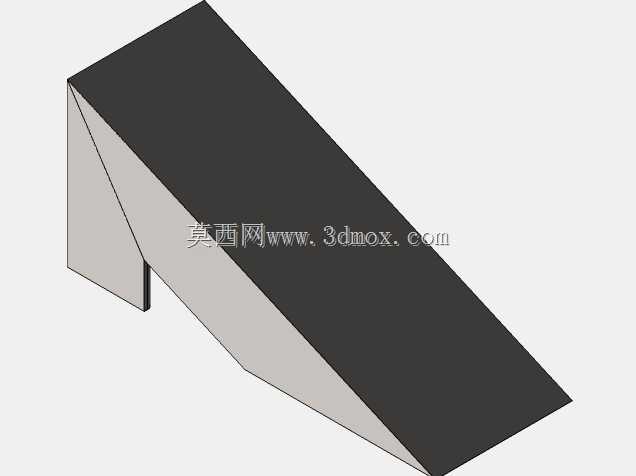

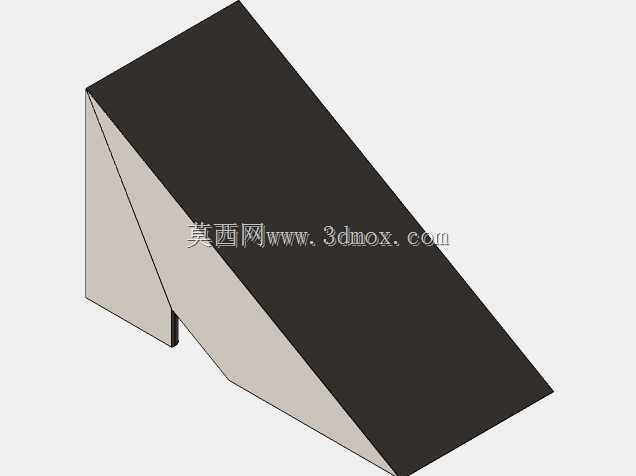

　　底部的机架采用框型焊接结构，底部横梁与两侧立柱焊接后经过时效处理消除焊接应力，避免长期承重后机架出现变形歪斜的问题，底部框架的四个角预留有地脚安装孔，可以通过膨胀螺栓将设备固定在作业台面上，防止压装过程中设备出现移位、侧翻的风险。从安装边界尺寸来看，设备整体宽度控制在600毫米以内，深度方向尺寸不超过500毫米，不含手轮的整体高度在1100毫米左右，手轮的操作直径为300毫米，操作人员站在设备正前方就可以轻松完成手轮转动操作，不需要额外预留过大的操作空间，常规的钳工工作台台面就能够容纳设备安装。

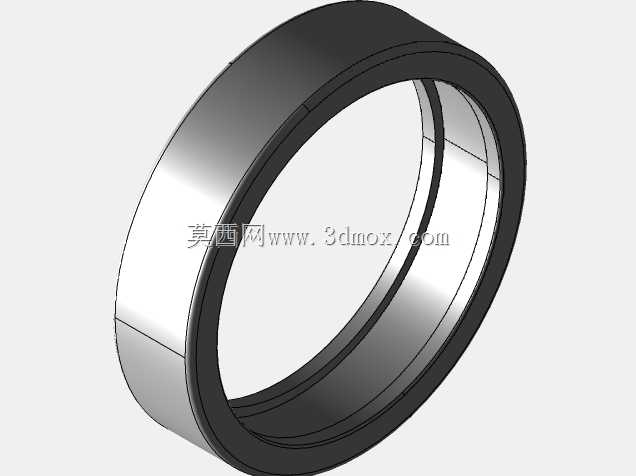

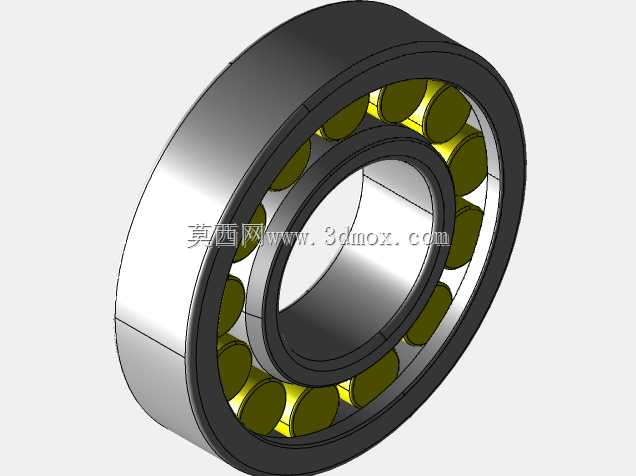

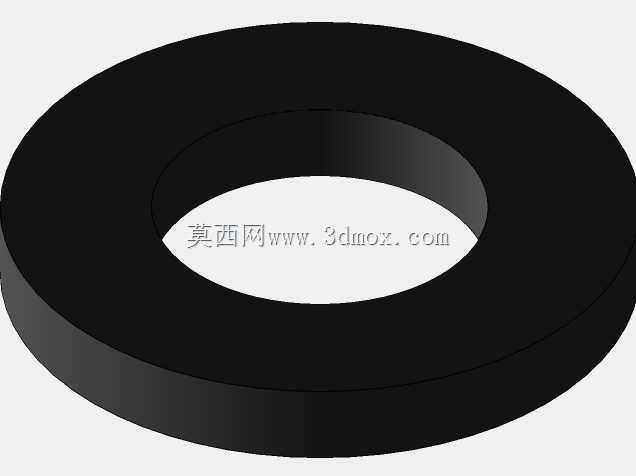

　　在实际用途层面，这款设备可以完成小型轴承的压装拆卸、小过盈量配合的销轴压入、薄金属片的校平压形、小型零部件的铆压接合、橡胶衬套的压装等多种工序，相比大型电动、液压压力机，这款手动设备的压力输出更平缓，操作人员可以通过手轮的转动手感实时控制压入的速度和压力大小，对于脆性材料零件、精度要求较高的小零件压装来说，不容易出现压力过大压裂工件的问题。设计过程中，框架的受力经过校核，两侧立柱的截面尺寸能够承受最大1吨左右的下压力，满足多数小型零部件压装的受力需求，丝杠的导程选择5毫米，操作人员转动一圈手轮，压头进给5毫米，既不会因为导程过大导致压装时操作费力，也不会因为导程过小导致空行程进给效率太低，在压头空行程下降阶段可以快速转动手轮靠近工件，接触工件后再缓慢加力压装，兼顾了操作效率和压装过程的控制精度。工作台面上预留有T型槽结构，可以根据加工需求加装不同的定位夹具，针对不同形状的工件快速更换定位工装，不需要对设备主体进行改造就能适配多种零件的加工需求，设备的所有外露金属结构件都经过喷塑处理，避免长期使用过程中出现锈蚀问题，运动配合的丝杠部位预留有注油孔，可以定期加注润滑脂减小传动阻力，延长构件的使用寿命。
