金属网格置物托架结构设计方案

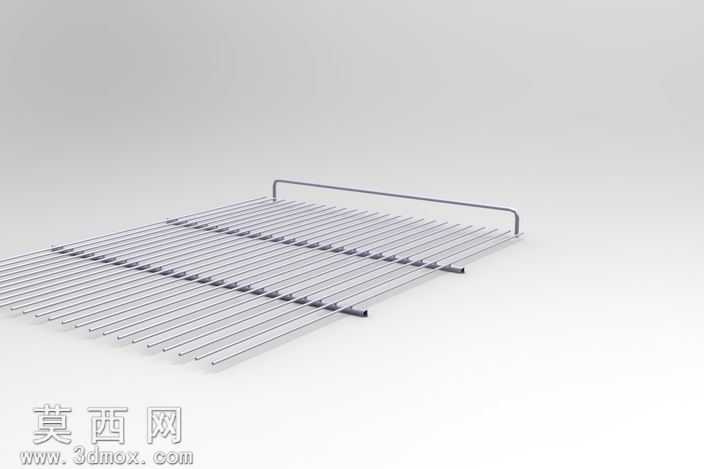

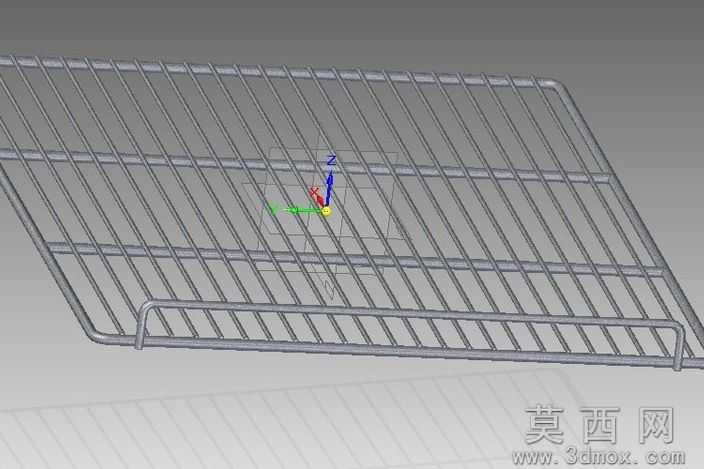

本作品为金属网格置物托架的三维结构设计，整体采用Solid Edge软件完成全参数化建模，建模过程中严格遵循五金冲压与焊接成型的工艺逻辑，保证模型可直接对接生产加工环节。模型主体为矩形网格承载面，采用等距排布的金属圆杆作为横向与纵向承载筋，所有筋条交汇处采用共节点合并处理，还原实际焊接工艺的连接效果，网格间距经过受力模拟优化，在保证整体通透度的同时最大化提升单位面积承载能力，避免局部应力集中导致的筋条变形问题。托架前端设置一体化弯折的挡边结构，采用钣金弯折特征建模，挡边高度经过反复调整，既可以防止放置在架体上的物品滑落，又不会阻碍物品的取放操作，挡边与主网格面的过渡处采用圆角处理，避免尖锐边角造成的使用划伤风险。架体侧边设置对称的安装定位结构，建模时预留了标准安装孔位，孔位尺寸匹配通用五金安装螺丝规格，方便用户直接将托架固定在柜体、墙面或者配套支架上，安装孔周边做了加厚处理，提升安装位置的结构强度，避免长期承重后孔位开裂变形。材质渲染阶段，主体赋予哑光不锈钢金属材质，调整金属粗糙度参数模拟真实拉丝不锈钢的表面质感，挡边与安装结构处的材质与主体保持一致，整体光影效果采用柔和的环境光渲染，清晰展现架体的网格结构细节与弯折工艺特征，同时通过半透明辅助参考面标注了架体的关键安装尺寸与承重受力方向，方便使用者快速理解架体的安装逻辑与适用场景。设计过程中充分考虑了家用与商用场景的通用性，整体结构无多余冗余设计，在满足承重需求的前提下尽可能降低材料消耗，网格结构同时兼顾了通风沥水的使用需求，既可以作为厨房碗碟置物架、冰箱层架使用，也可作为工业设备的散热托架、仓储置物隔层使用，适配多种不同的使用场景。
