制冷系统用热力膨胀阀结构三维设计

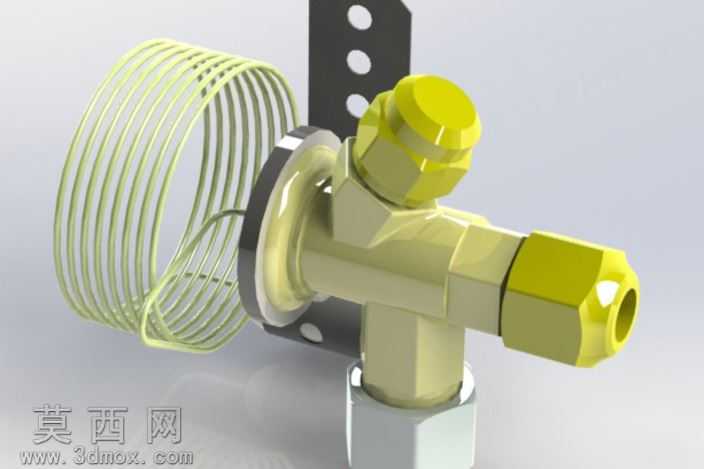

本作品为制冷循环系统核心节流部件热力膨胀阀的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成感温包毛细管组件、阀体本体、进出液接头、调节锁紧部件、安装固定支架的独立零件建模，再按照实际装配约束关系完成整体装配，还原了热力膨胀阀的真实结构形态。建模阶段针对不同零件的结构特征采用差异化建模逻辑：阀体本体采用多实体建模方式，先绘制三通管路的中心引导线，通过扫描特征生成内部流道与外部阀体基体，再对密封面、螺纹连接位做细节切除与倒角处理，保证流道转折处的圆角过渡符合实际流体通路的形态；感温包毛细管部分采用螺旋扫描特征生成盘绕的细径管路，还原了毛细管柔性盘绕的真实形态，同时对感温包与阀体的连接固定位做了贴合约束，避免装配干涉。材质与渲染阶段，针对不同部件的实际材质做了对应材质球调配：阀体与接头部分采用镀彩锌金属材质，调整金属粗糙度、反射率参数，还原五金件表面略带暖调的金属光泽与细微的镀层质感；毛细管部分采用淡黄绿色的塑料包覆材质，添加轻微的半透明与磨砂质感，匹配感温毛细管的外覆保护层特征；安装支架采用冷轧板镀锌材质，调整哑光金属质感，同时对支架上的安装孔做了真实的沉头细节处理。结构设计上完整还原了热力膨胀阀的功能结构：包含感温驱动部分的膜片组件安装位、阀体内部的节流阀芯腔、进出液端的喇叭口密封接头结构、侧面的感温包连接通路，以及背部的安装固定支架，所有接口尺寸参考通用制冷阀件的行业标准设定，各活动部件预留了合理的装配间隙，可用于后续的装配干涉检查、制冷系统管路布局模拟、产品结构展示等场景。渲染阶段采用工作室环境光，添加柔和的侧光与顶光突出阀体的金属轮廓与结构转折，对毛细管的螺旋结构做了光影强化，清晰展现盘绕管路的层次，整体渲染效果真实还原了实物的视觉质感，可直接用于产品样本展示、制冷系统教学演示等用途。
