内燃机核心传动部件曲柄轴结构设计

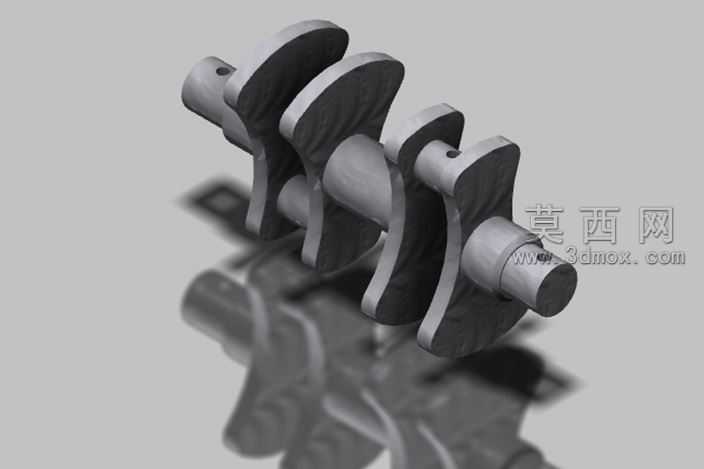

本曲柄轴三维模型采用专业三维建模软件构建，整体建模过程严格遵循内燃机动力输出部件的工程设计规范，以参数化建模方式完成各特征的精准绘制。建模阶段首先梳理曲柄轴的功能逻辑，作为内燃机中将活塞往复直线运动转化为旋转扭矩的核心部件，其结构由主轴颈、连杆轴颈、曲柄臂、平衡配重块几个核心部分组成，建模时先绘制各轴段的中心轴线，确定各连杆轴颈相对于主轴颈的偏心距，保证各缸做功行程的相位差符合四缸内燃机的点火顺序要求。模型的各轴段过渡位置均设计了标准圆角结构，避免应力集中导致的部件疲劳损坏，平衡配重块的轮廓采用流线型设计，在满足旋转动平衡要求的前提下尽可能降低旋转过程中的风阻与重量。材质渲染阶段，整体赋予高强度合金结构钢材质，还原金属锻件的哑光金属质感，表面添加细微的机加工纹理，模拟实际曲轴经过精磨加工后的表面状态，配重块侧面做了轻微的质感区分，呈现出模锻成型后的自然肌理。结构设计上，主轴颈与连杆轴颈的同轴度、圆柱度均按照机械加工IT6级精度设定参数，轴颈内部设计有贯通的润滑油道，可在发动机运行时将压力机油输送到各摩擦副表面，形成有效润滑。整体模型装配关系完整，各特征无几何错误，可直接用于后续的有限元受力分析、运动学仿真，也可作为机械设计教学、内燃机结构演示的数字化素材，清晰展现曲柄轴的工作原理与结构特点，帮助理解内燃机动力转换的核心机械逻辑。
