金属轮缘环形板轮结构三维设计

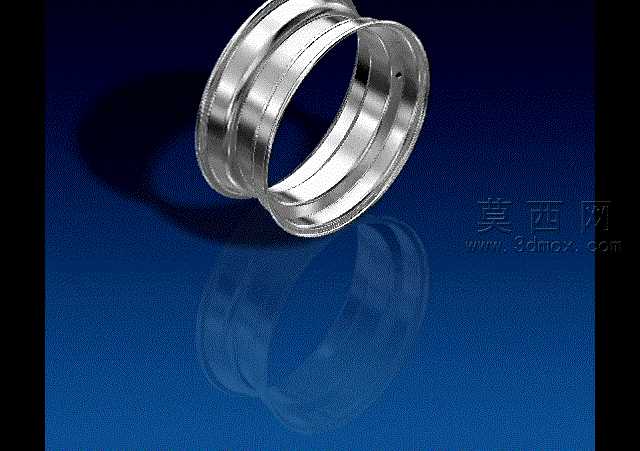

本作品为金属材质轮缘类环形板轮的三维建模设计成果，建模阶段采用NX软件完成全参数化结构搭建，首先以回转体特征为基础构建主体轮廓，通过草绘绘制轮缘截面的精准轮廓线，包含外侧双凸缘结构、内侧光滑环壁以及侧壁定位小孔的特征点位，经回转命令生成基础实体后，对轮缘表面的过渡圆角、凸缘侧边的倒角细节进行精细化处理，保证各部位尺寸符合机械零件的加工工艺要求。材质设置阶段选用抛光金属材质，调整材质的反射率、粗糙度参数，模拟出不锈钢类金属的亮面质感，同时为金属表面添加细微的划痕纹理贴图，还原真实金属零件的加工表面特征，避免材质表现过于塑料化。渲染阶段搭建深蓝色哑光背景环境，添加主光源、补光与环境反射光源，主光源从斜上方45度角照射，突出轮缘凸缘的棱线结构与金属高光，补光弱化阴影区域的死黑问题，同时添加地面反射效果，让模型在背景上呈现自然的倒影，增强整体画面的立体感与真实感。结构设计上，该板轮采用双层凸缘的轮缘结构，可适配对应规格的轮带或传动件安装，内侧光滑环壁可与轴类零件实现配合安装，侧壁的小孔可用于安装定位销或固定螺丝，整体结构简洁紧凑，在保证结构强度的前提下控制了零件重量，符合传动类轮体零件的轻量化设计思路。建模过程中对各特征的参数进行关联设置，后续可根据实际使用需求调整轮缘直径、凸缘宽度、壁厚等参数，快速生成不同规格的同类型轮缘零件，具备较好的参数化复用性，可直接用于机械传动结构的装配设计、运动仿真以及后续的加工工艺编制参考。
