四旋翼航拍无人机整机结构设计

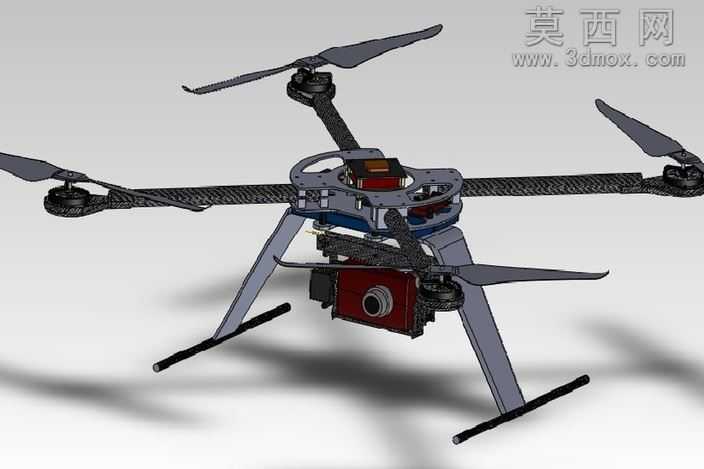

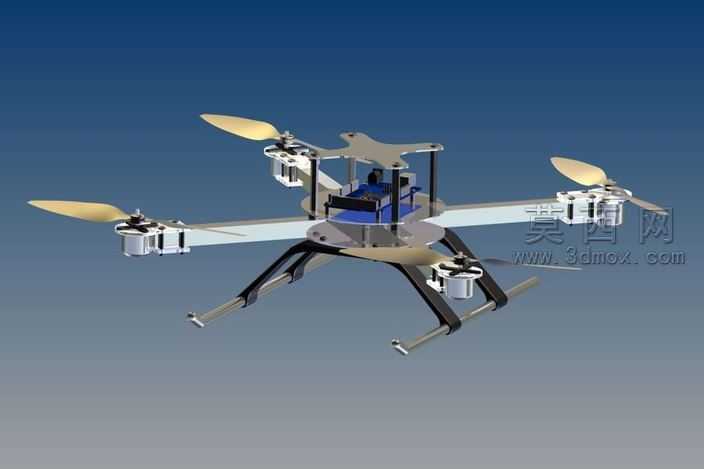

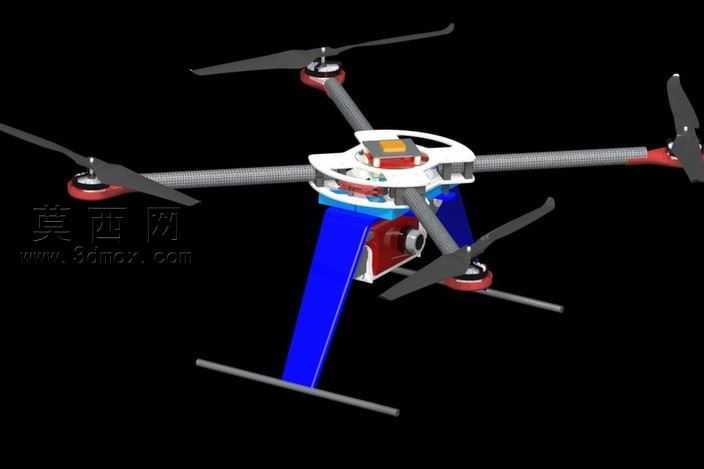

本作品为四旋翼无人机的三维结构设计方案，整体采用X型布局的经典四轴构型，通过三维建模软件完成全参数化的整机结构搭建，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保各结构件可实现无阻碍装配。模型首先完成中心核心机架的搭建，核心承载板采用轻量化镂空设计，在保证结构强度的前提下尽可能降低整机自重，中心区域预留了飞控板、电池、电调等电子元件的安装位，安装位设置了标准化的定位孔位，可适配主流的通用飞控硬件。四个机臂采用等长对称设计，机臂末端预留电机安装座，可适配标准规格的无刷电机，电机与螺旋桨的安装位做了同轴度校验，保证动力输出的稳定性。起落架采用轻量化的杆式结构，通过快拆结构与中心机架连接，起落架的高度经过合理计算，既可以保证起飞降落时的缓冲防护效果，避免机身底部搭载的摄像设备触地磕碰，又不会过度增加整机风阻。模型渲染阶段采用了金属质感的材质赋予机架结构件，螺旋桨采用半透明的工程塑料材质，还原了真实无人机的材质表现，渲染背景采用渐变蓝灰色调，突出整机的结构轮廓。设计过程中重点考量了整机的重心分布，将电池、飞控等重量较大的部件布置在机架中心位置，四个机臂的重量完全对称，保证飞行过程中的动力平衡，机臂与中心板的连接部位做了加强结构设计，可抵消飞行过程中电机产生的振动，提升飞行稳定性。整机结构预留了功能拓展接口，可根据使用需求搭载航拍云台、任务载荷等不同外设，兼顾了消费级航拍与轻度行业应用的使用需求，所有结构件的尺寸均符合通用零部件的标准规格，可直接用于3D打印手板验证或者开模量产的结构参考。
