TBS发现款FPV四轴航拍无人机结构设计

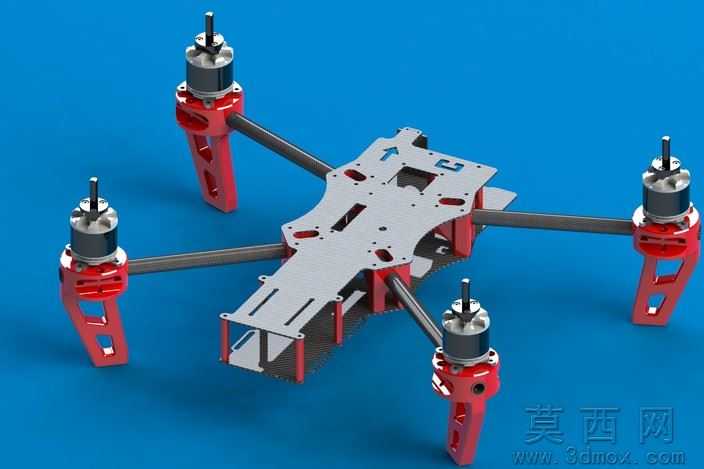

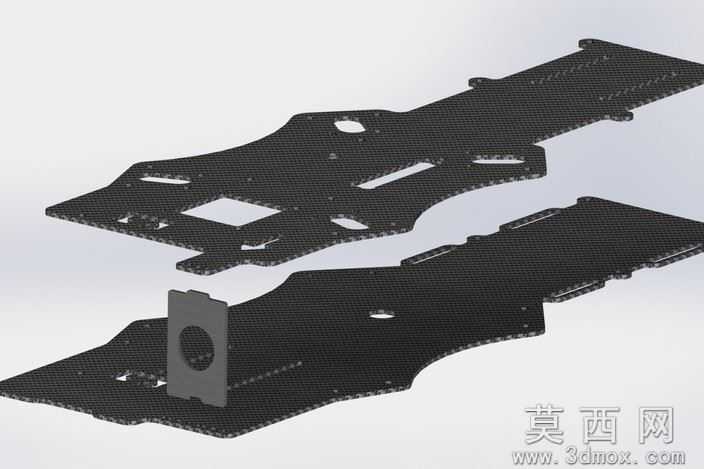

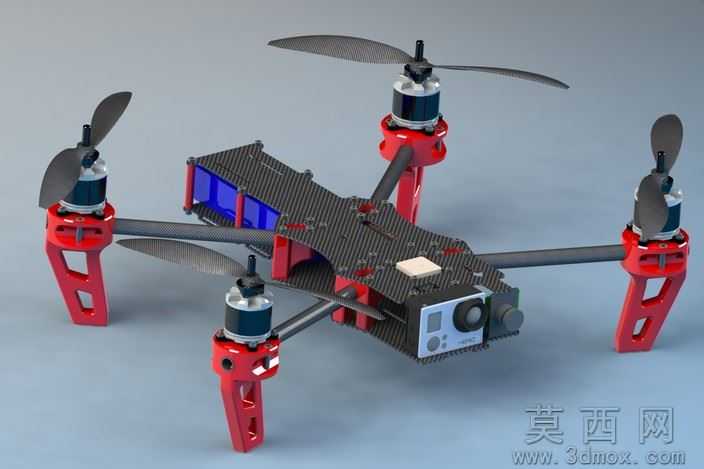

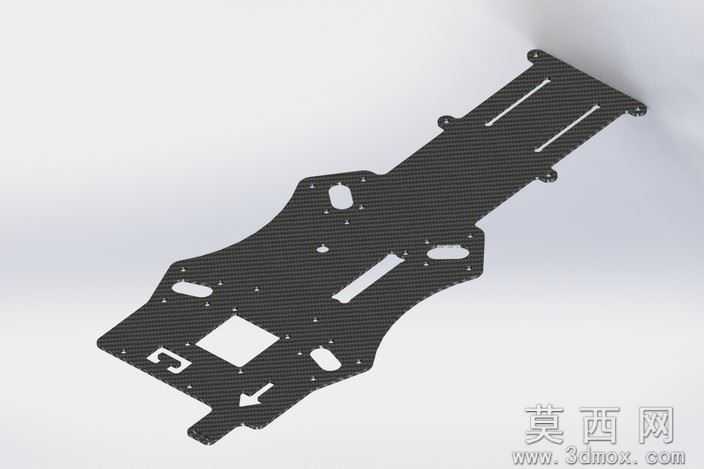

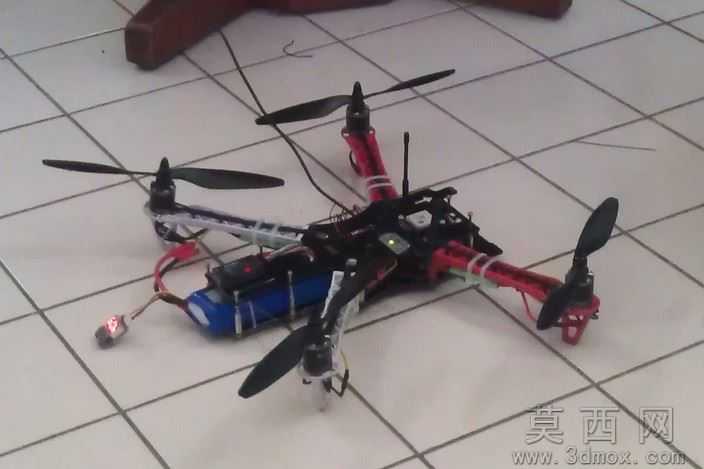

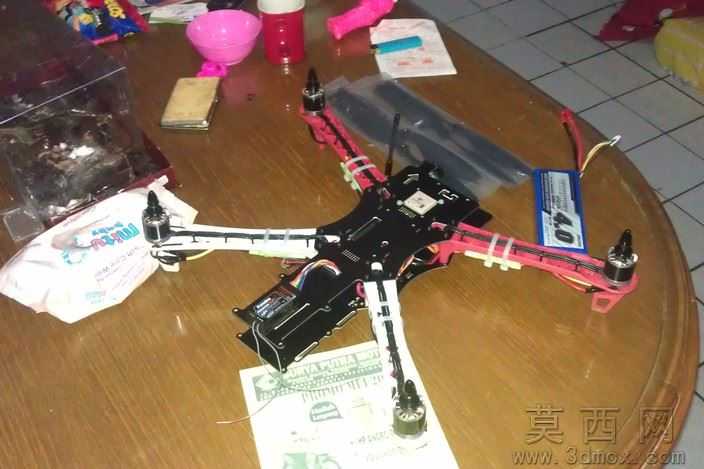

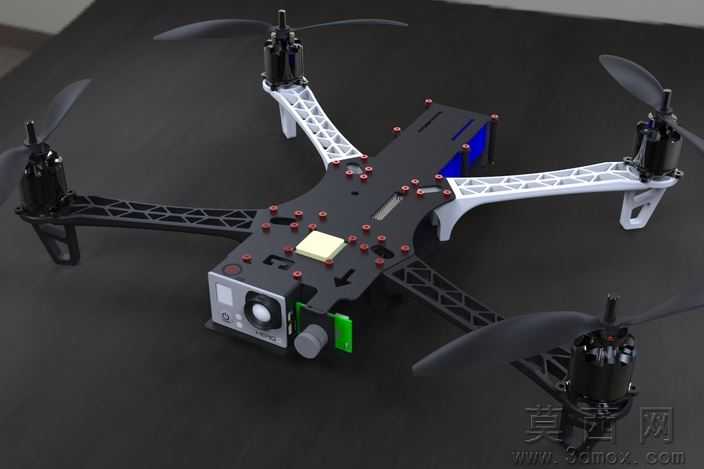

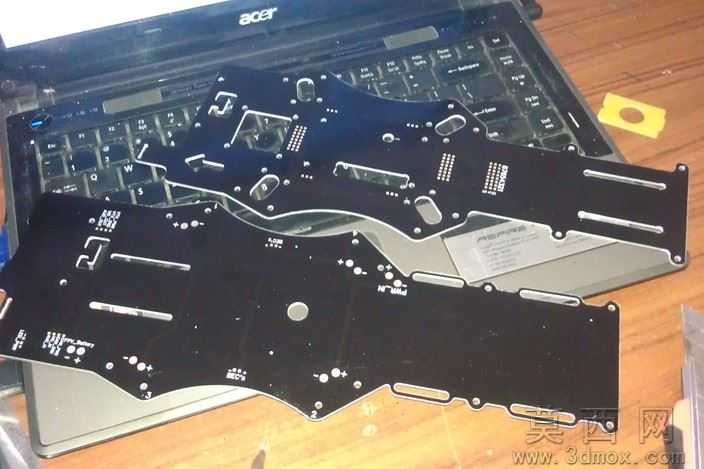

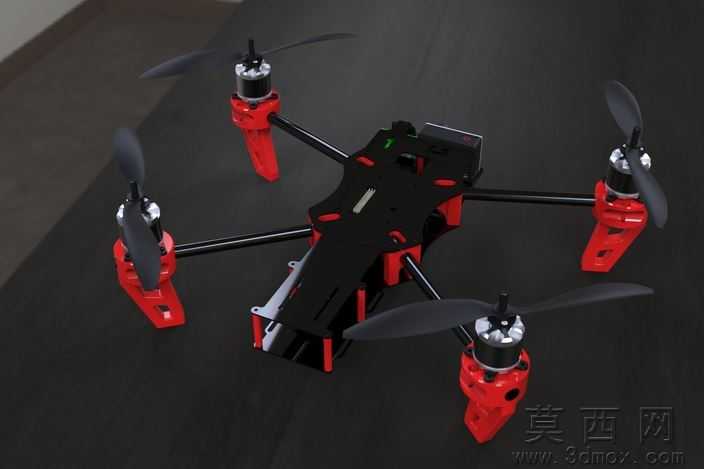

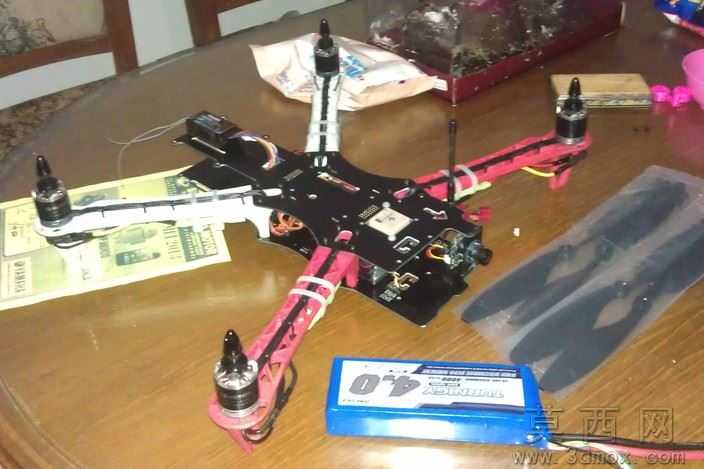

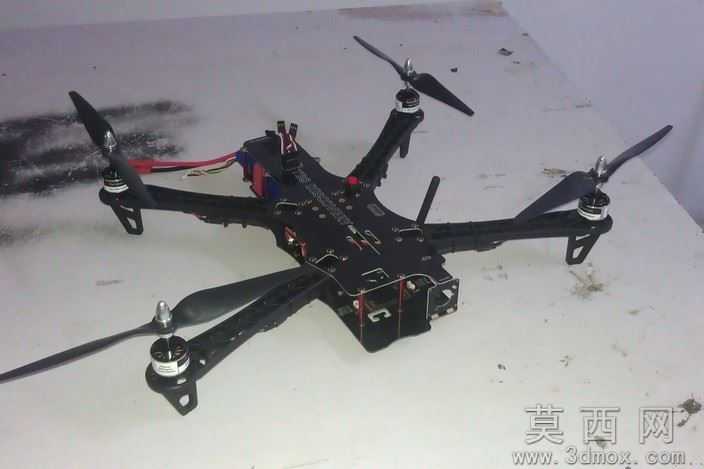

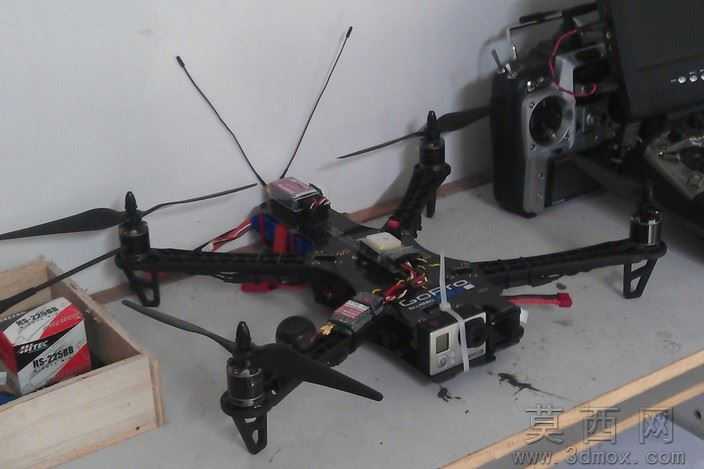

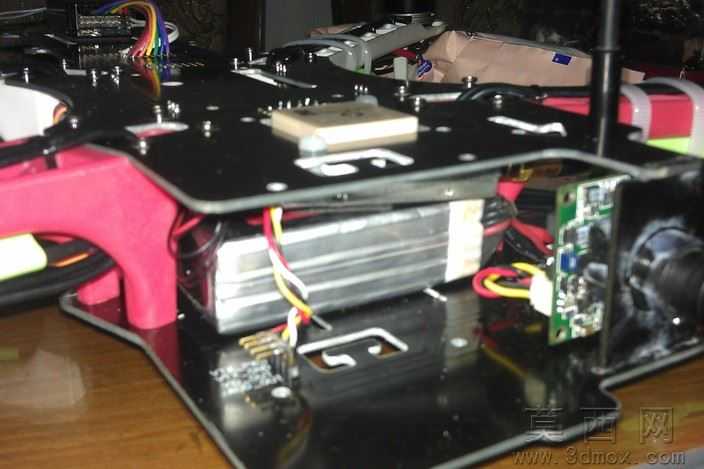

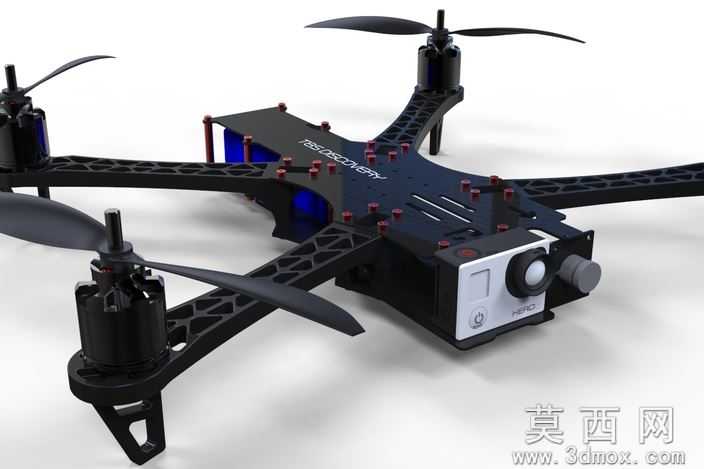

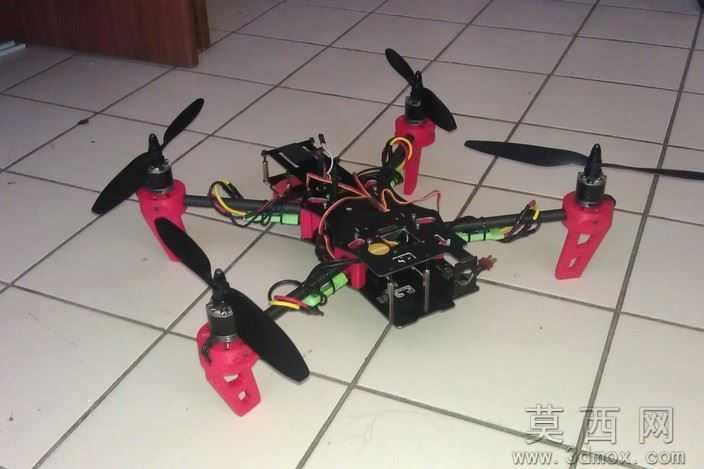

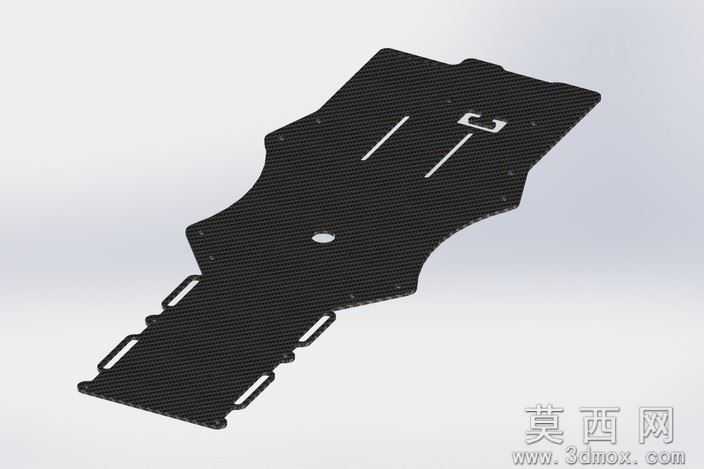

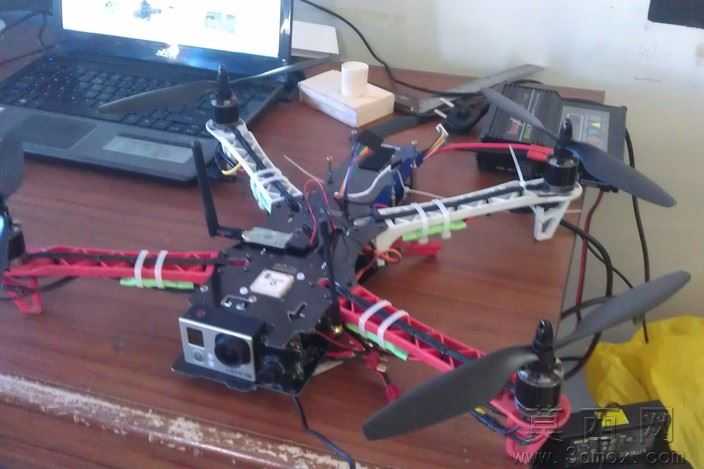

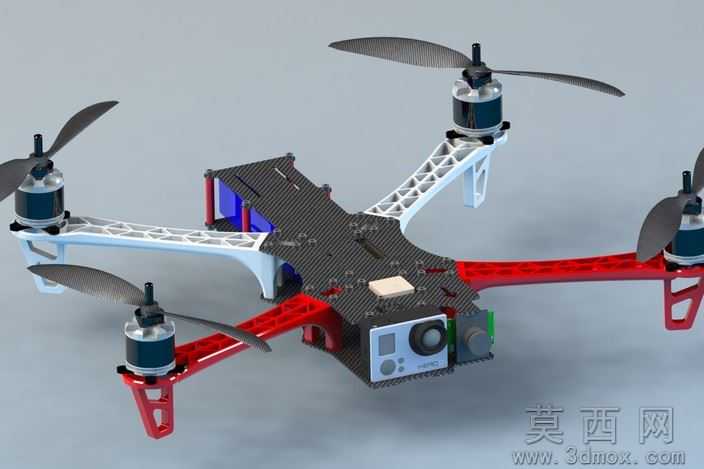

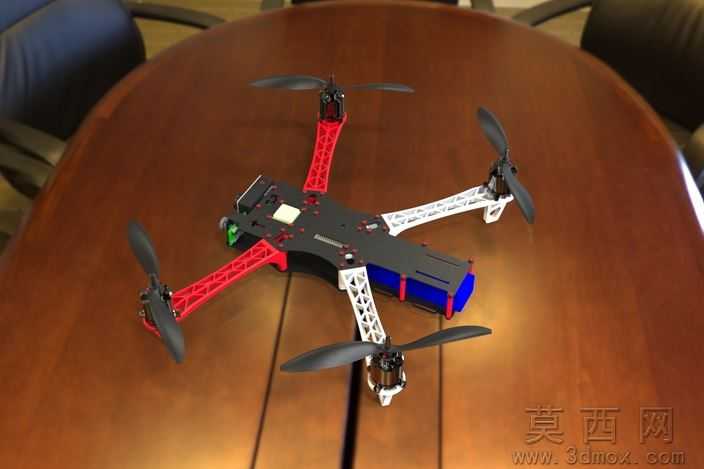

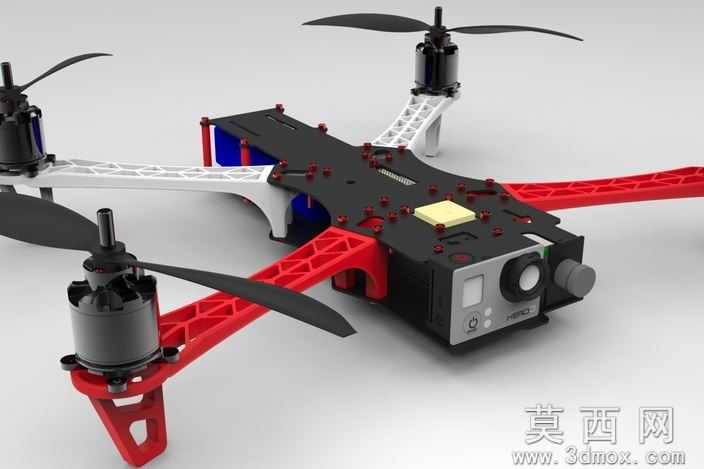

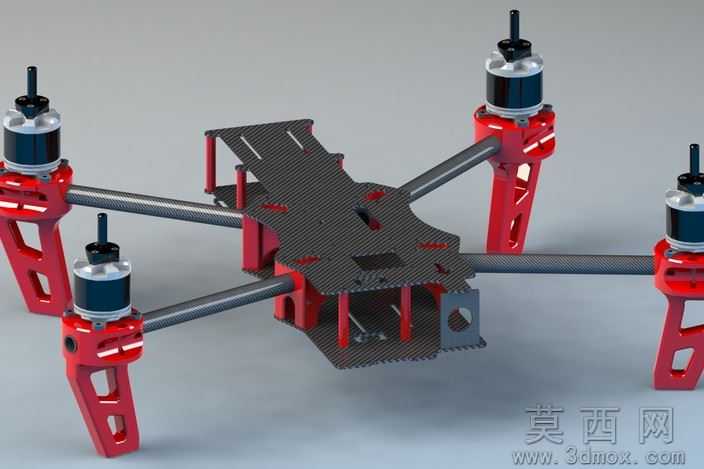

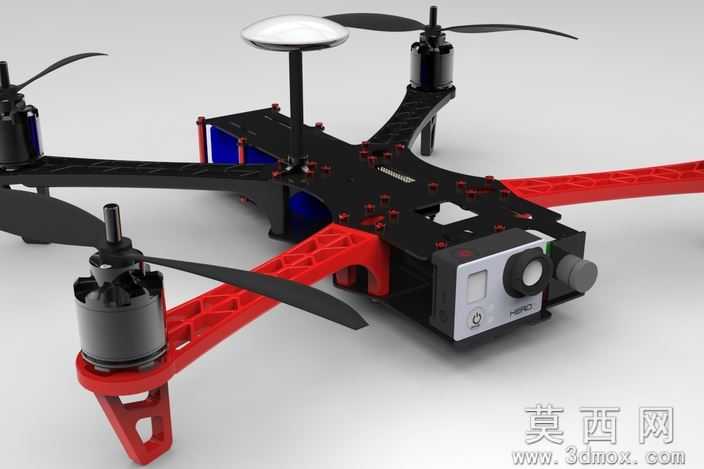

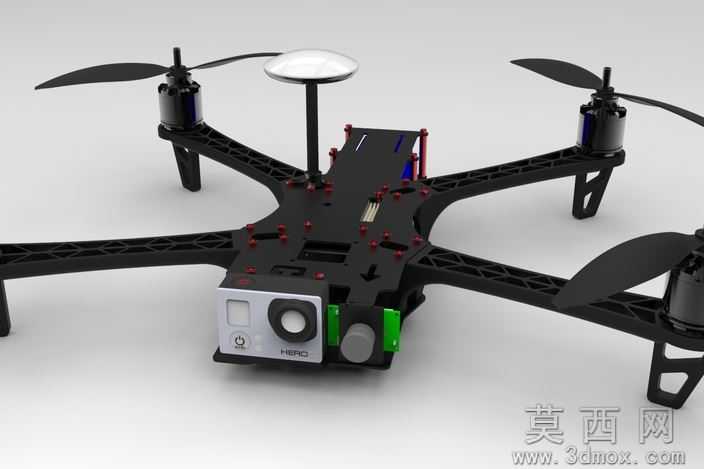

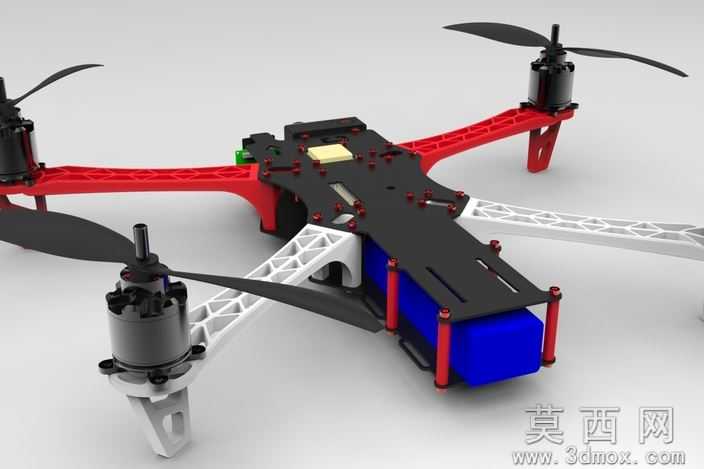

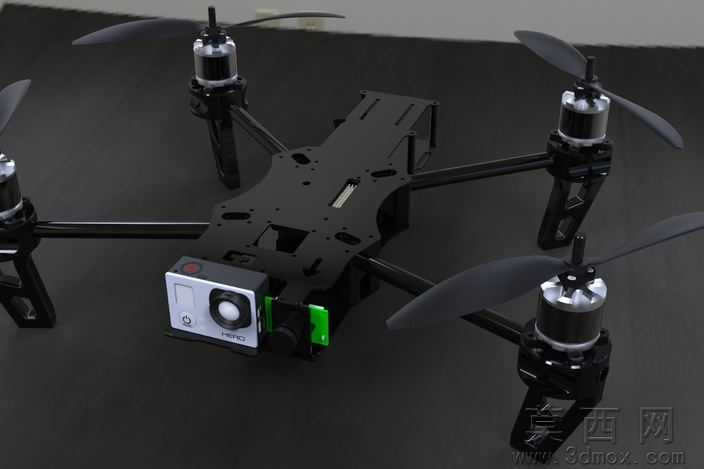

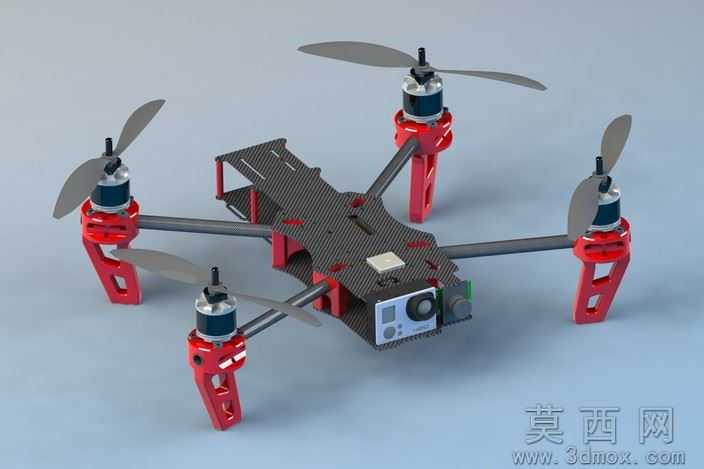

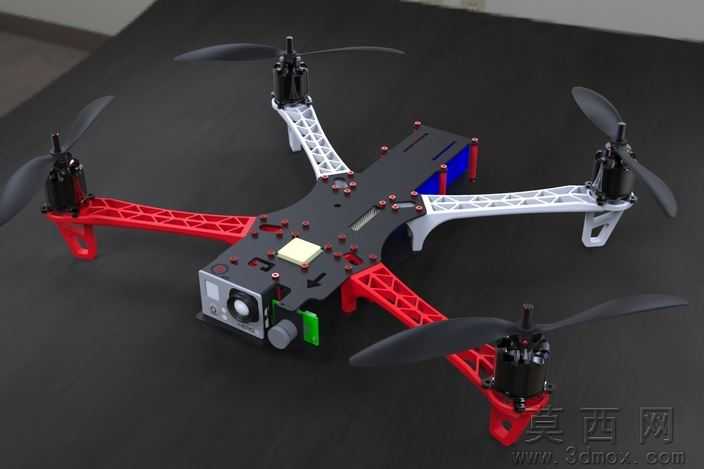

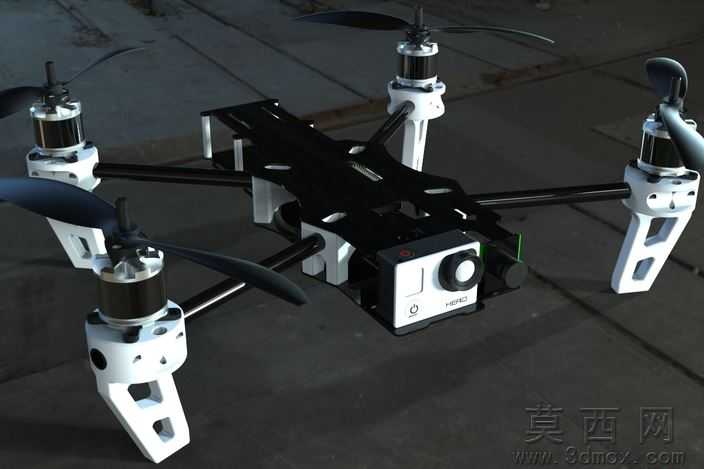

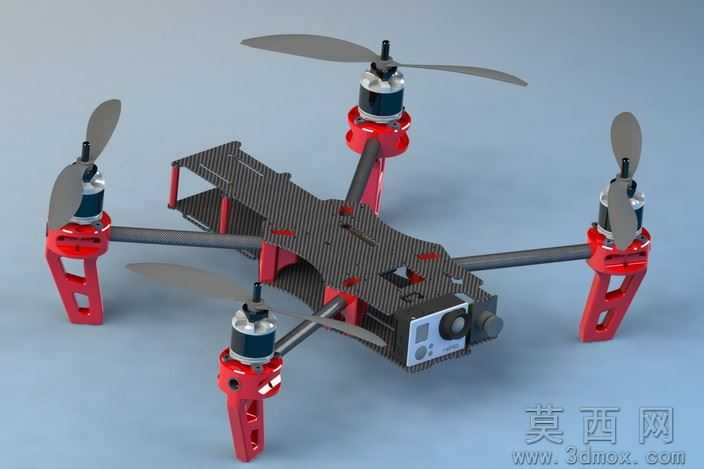

本模型基于黑羊TBS发现款quadcopter FPV穿越机架开展逆向建模与结构优化设计，整体采用SolidWorks2012完成全参数化三维建模，同时配套输出AutoCAD Electrical电气原理图、MasterCAM可加工Gcode代码，覆盖设计、加工、装配全流程技术资料，可直接用于小批量试制与改装验证。模型完整还原了机架上下双主板分层结构，机臂采用1.5mm碳纤维板材镂空设计，在保证12mm外径电机安装座结构强度的前提下，通过拓扑优化去除非受力区域冗余材料，大幅降低机身自重，兼顾抗摔耐撞性能与动态飞行响应速度，适配FPV穿越飞行所需的高机动性要求。布线结构采用隐藏式走线槽设计，将电调、电源线、信号线全部收纳于机架夹层内部，既避免飞行中线路被螺旋桨剐蹭，又能降低风阻提升飞行稳定性，解决了传统四轴飞行器布线杂乱、维护不便的痛点。模型预留了全套标准配件安装位，可直接适配CC3D飞控、Ardupilot2.5开源飞控系统，兼容u-blox LEA-6 GPS模块、MT2814无刷电机、9寸螺旋桨等通用配件，同时专门优化了GoPro运动相机与FPV摄像头的安装机位，采用无支撑前置挂载设计，避免机架结构进入拍摄视野，保证航拍画面无遮挡。建模过程中对所有配合面做了公差适配设计，螺丝孔位、卡扣结构均按照实际加工精度预留装配余量，导出的STEP/IGES通用格式文件可兼容绝大多数三维设计软件与CAM加工软件，既可供无人机爱好者改装参考，也可作为相关课程的机械结构设计教学案例，帮助学习者理解多旋翼飞行器的结构设计逻辑与加工工艺要求。
