车辆双筒式液压减震悬架结构设计

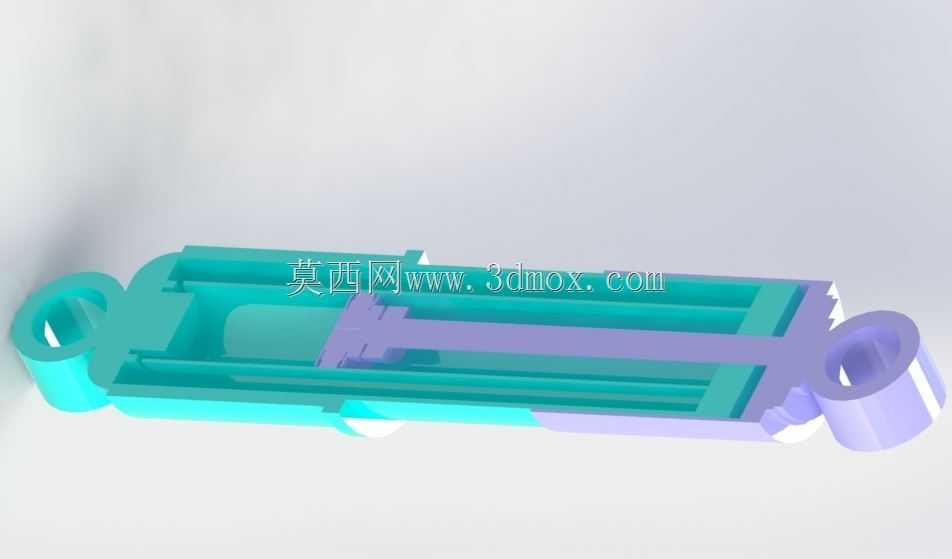

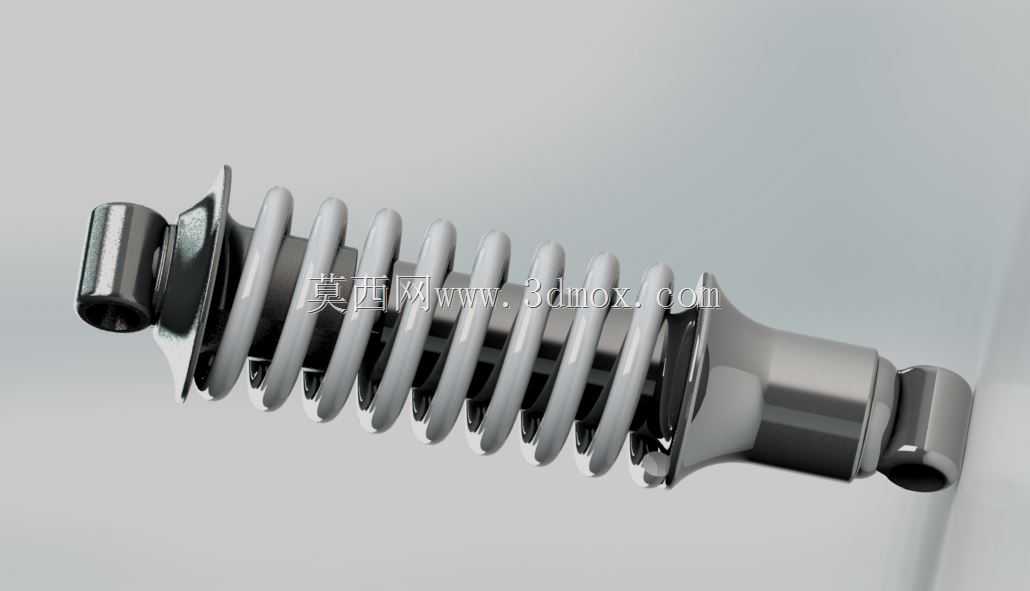

　　日常做底盘结构匹配时，这类双管悬架的适配边界是最先要捋清的，它主要用在乘用车辆、非道路小型作业机械的行走机构上，承担路面冲击缓冲、车身姿态约束的核心作用，区别于单筒式结构，它的内外双筒布局能把阻尼油腔和储油腔完全分隔开，即便在高频往复压缩、拉伸工况下，也不容易出现油液乳化、阻尼力衰减过快的问题，适配城郊非铺装路面、连续颠簸路段的长期使用场景。从结构功能拆分来看，外侧的螺旋弹簧承担主要的垂直载荷支撑，匹配不同线径、节距的弹簧参数，可以适配从0.8吨到1.6吨的单轮轴荷区间，弹簧两端的支撑座做了翻边压装结构，能避免弹簧在侧向力作用下出现滑脱、错位，内部的阻尼芯杆贯穿整个筒体，表面做了硬铬镀层处理，粗糙度控制在Ra0.4以下，和端盖的油封配合时，能把往复运动的磨损量降到最低，长期使用也不会出现油液渗漏的问题。

　　设计阶段最先敲定的是安装边界尺寸，上下两端的吊耳安装孔同轴度公差要控制在0.1mm以内，避免装车后出现芯杆偏磨、异响的问题，筒体的最大外径要和轮拱内侧预留至少25mm的安全间隙，防止极限压缩工况下和周边的轮罩、制动管路发生运动干涉，整个悬架的工作行程要匹配整车的动挠度要求，压缩行程末端设置了聚氨酯缓冲块，能在极限冲击时吸收剩余动能，避免金属部件刚性碰撞。实际选型匹配时，要注意阻尼力的调校匹配，压缩行程的阻尼力设置为拉伸行程的三分之一左右，这样既能在车轮碾过凸起时快速压缩缓冲，又能在弹簧回弹时提供足够的拉拽力，避免车身出现多余的上下抛跳，侧向的支撑力则由弹簧和阻尼筒的配合结构共同承担，不需要额外加装横向稳定杆也能满足常规过弯的侧倾刚度要求。

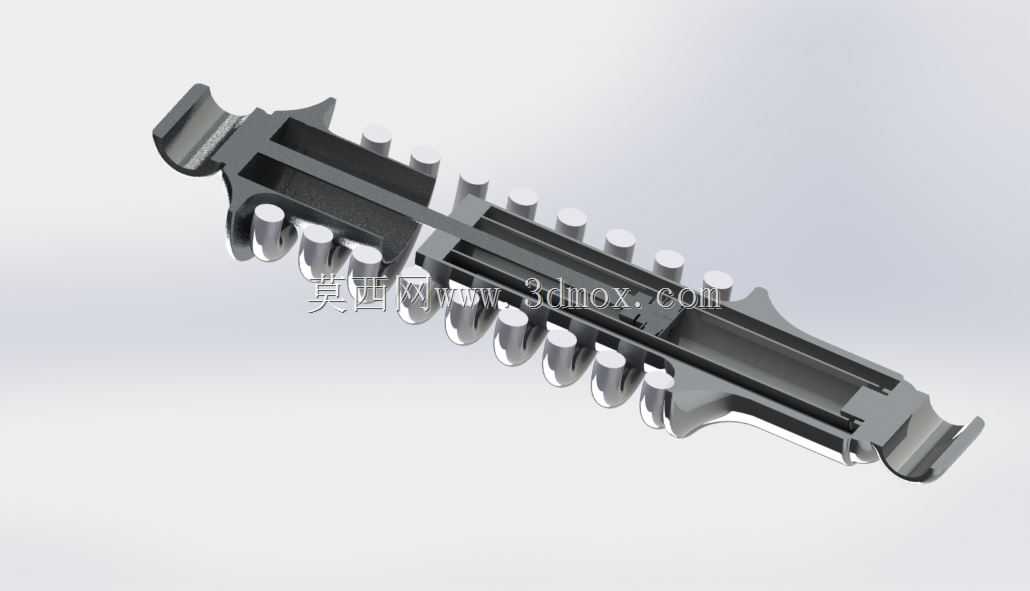

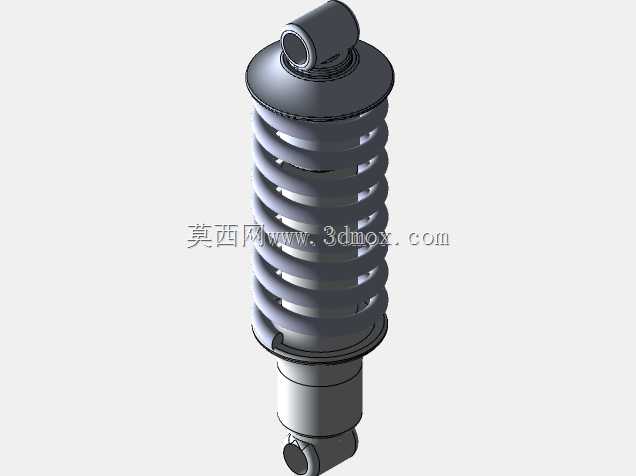

　　结构细节上，下端吊耳采用了球铰式衬套结构，能补偿车架和车桥之间的相对摆动角度，避免安装点出现应力集中，上端的安装座预留了三个螺栓固定孔，适配不同车型的安装孔位差异，整个筒体的外表面做了阴极电泳处理，盐雾测试时长能达到720小时以上，适配雨季、融雪剂路段的耐腐蚀要求，不会因为长期户外使用出现壳体锈蚀、结构强度下降的问题。建模过程中要重点校核运动包络，整个悬架在全行程往复运动时，弹簧的并圈间隙要预留至少2mm，避免极限压缩时弹簧并圈产生刚性冲击，阻尼芯杆的伸出长度要保证最大拉伸工况下，芯杆和导向套的配合长度不小于直径的1.5倍，防止出现侧向受力别弯芯杆的问题，油封部位的防尘罩采用了褶皱式橡胶结构，能阻挡泥沙、灰尘进入油封配合面，延长密封件的使用寿命。

　　这类结构的悬架相比空气悬架、电磁悬架结构更简单，维护成本更低，不需要额外的气路、控制线路配套，在经济型乘用车、场地作业车辆、低速电动车辆上的适配性非常高，后期维护只需要定期检查阻尼筒是否渗油、弹簧是否出现疲劳裂纹即可，不需要复杂的标定调试流程，替换件的通用性也很强，同规格的部件可以跨车型通用，降低了后期的运维成本。做结构校核时还要注意弹簧的刚度匹配，弹簧的预压量要设置为整车整备质量下压缩量的1.2倍，保证车辆静止时弹簧有足够的预紧力，不会在小幅颠簸时出现弹簧和支撑座撞击的异响，阻尼油的标号要根据使用环境温度选择，低温环境下选用低粘度阻尼油，避免低温下阻尼力过大导致减震过硬，高温环境下选用高粘度指数的阻尼油，避免长时间连续工作时油液变稀导致阻尼力衰减。
