双管伸缩式液压阻尼器结构设计

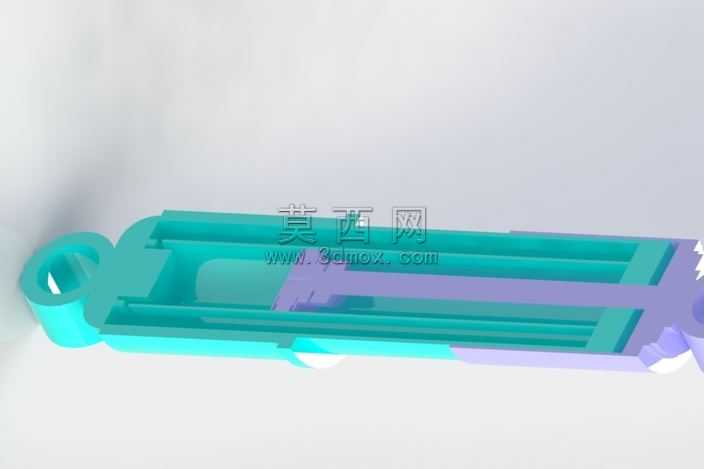

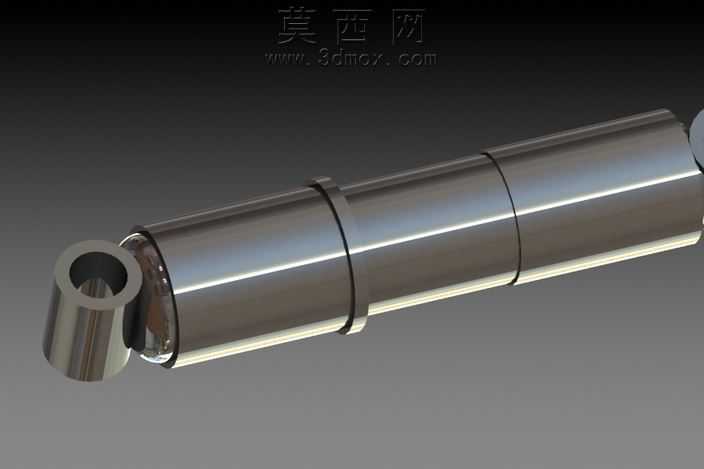

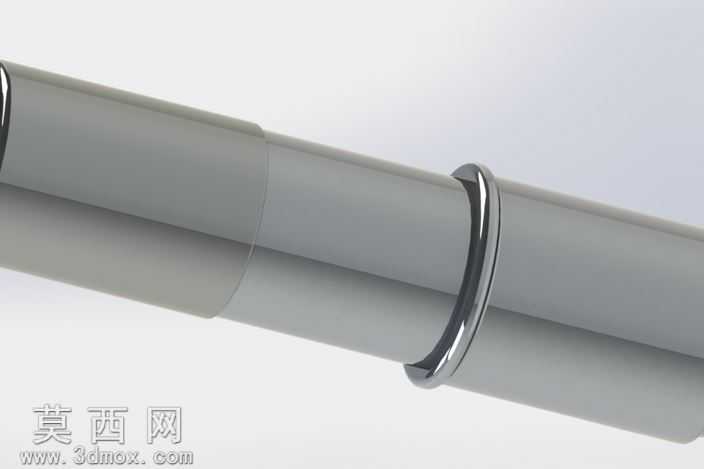

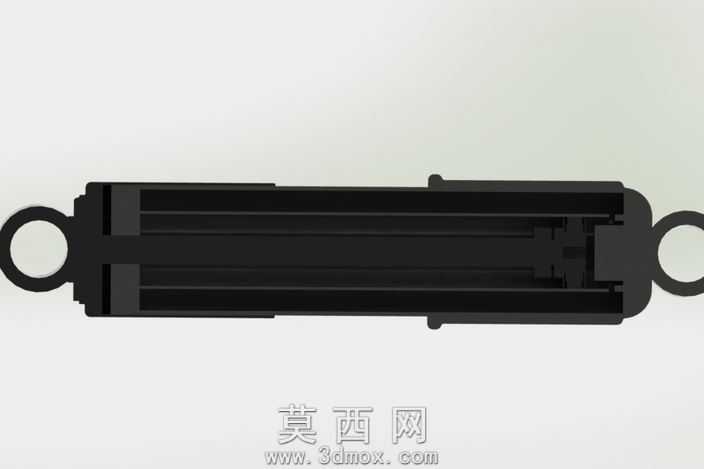

本作品为双管伸缩式阻尼器三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据阻尼器的功能需求拆分内外双层管体、密封环、导向限位结构等独立零部件，对每一个零件的尺寸进行关联约束，确保伸缩行程、管壁厚度、密封槽位的尺寸匹配度符合机械设计公差要求。建模过程中优先采用拉伸、旋转、扫描等基础特征完成主体管体的轮廓构建，针对管体衔接处的环形密封卡位结构，采用圆角、倒角特征做应力缓释处理，避免结构棱角处出现应力集中问题，同时保证伸缩动作的顺滑度。渲染阶段采用金属哑光材质模拟阻尼器的钢制缸体外壁，调整材质的粗糙度、反射率参数还原工业金属构件的真实质感，对环形密封件采用高反光镀铬材质，区分不同功能部件的视觉层次，渲染光源采用45度侧光搭配环境补光，清晰呈现管体的阶梯状伸缩结构、卡位环的轮廓细节，避免结构阴影遮挡关键设计特征。结构设计上采用双独立油路的布局逻辑，将反弹阻尼油路与压缩阻尼油路做物理分离，分别对应阻尼器拉伸回弹、受压收缩两个工作行程的阻尼力输出需求，内外管的嵌套伸缩结构搭配环形导向卡位，既保证了伸缩动作的同轴度，也通过卡位结构限制最大伸缩行程，避免管体脱出。设计思路围绕车辆悬架系统的减振需求展开，在保证阻尼力输出稳定性的前提下，简化了不必要的冗余结构，让整体构件的装配逻辑更清晰，各零部件的可加工性更强，双油路的独立设计也便于后续针对不同载重、不同减振需求调整阻尼参数，无需改动整体外部结构即可适配多种车型的悬架安装需求。
